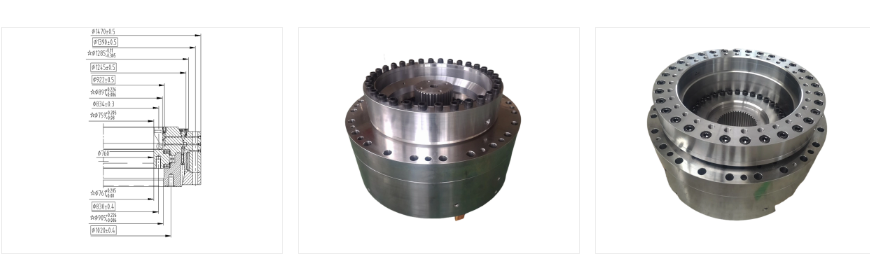

محمل دوار خاص لـ TBM FB-132-32-957

يستخدم بشكل أساسي في الناقلات اللولبية على رؤوس طاقة TBM، وهو نوع من محمل كروي مفصلي قادر على نقل عزم الدوران.

إنه يسمح بنقل عزم الدوران حتى في ظل ظروف الحمل المحوري المتزامن، والحمل الشعاعي، ولحظة الانقلاب، مع درجة معينة من التأثير.

الكمية:
التوفر:





استفسر أضف إلى السلة

وصف

ملخص

إن المحمل الدوار الخاص FB -132-32-957 TBM عبارة عن محمل كروي مفصلي مصمم خصيصًا للناقلات اللولبية TBM ، وهو مصمم ليكون مكون نقل عزم الدوران الأساسي لأنظمة النقل اللولبية ذات رأس الطاقة لآلة حفر الأنفاق. يوفر هذا المحمل نقلًا مستقرًا لعزم الدوران حتى في ظل الحمل المحوري المتزامن، والحمل الشعاعي ولحظة الانقلاب، مع دعم درجة معينة من التأرجح للتكيف مع الظروف المتغيرة المعقدة للنفق تحت الأرض. إنه العنصر الحاسم المفضل لمحترفي المشتريات الصناعية ومقاولي هندسة الأنفاق وفرق صيانة آلات الأنفاق الثقيلة.

المواصفات الفنية ومعلمات الأبعاد

البند المعلمة	المواصفات القياسية (مم)
أقصى القطر الخارجي	1470±0.5
القطر الكروي الأوسط	1390 ± 0.5
مرجع القطر الداخلي	922+0.5
قطر التثبيت الأساسي 1	834 ± 0.3
قطر التثبيت الأساسي 2	830+0.4
القطر المرجعي للقناة	1020±0.4

الميزات الرئيسية ومزايا الأداء

القدرة على التكيف مع الحمل المركب ونقل عزم الدوران المستقر

يحافظ على المحمل الكروي المفصلي FB-132-32-957 نقل عزم الدوران دون انقطاع تحت الأحمال المحورية والشعاعية والقلبية المجمعة، مما يلبي بشكل كامل متطلبات تشغيل الحمل الثقيل للناقلات اللولبية TBM في كل من سيناريوهات حفر الأنفاق في الصخور الصلبة والتربة الناعمة.

تصميم متأرجح مفصلي لظروف العمل المعقدة

من خلال شبكة الأسنان على شكل قوس وملاءمة السطح الكروي، يمكن للحلقة الداخلية تحقيق زاوية معينة من التأرجح مع تثبيت الحلقة الخارجية، والتكيف مع إزاحة المعدات والاهتزاز أثناء حفر نفق TBM، وتحسين سلاسة نقل التروس.

نظام الختم والتشحيم الأمثل

إنها تعتمد على حلقة إغلاق مدمجة وهيكل شريطي لمنع الغبار بشكل موثوق ومنع تسرب الزيت. يتم تشكيل صفوف متعددة من ممرات الزيت على الجانب الخارجي لحلقة التروس الداخلية الكروية، مما يؤدي إلى السطح الكروي ووجه نهاية السن، مما يضمن التشحيم الكافي للأجزاء المتشابكة وإطالة عمر الخدمة.

تصميم هيكلي متكامل عالي القوة

يتكون المحمل من غطاء نهاية مختوم، وحلقة خارجية لمحمل الدوران، وحلقة تروس داخلية كروية، وحلقة تروس خارجية علوية، وحلقة داخلية، وقفص، وبكرات أسطوانية، ومسامير توصيل عالية القوة، مع هيكل مدمج، ومعالجة سهلة وتشغيل مستقر طويل الأمد.

التطبيقات والمعدات المتوافقة

يستخدم هذا المنتج بشكل رئيسي في رؤوس طاقة الناقل اللولبي لآلات حفر الأنفاق (TBM) ، وهو متوافق على نطاق واسع مع معدات TBM السائدة لبناء أنفاق مترو الأنفاق، وهندسة أنفاق الحفاظ على المياه، وحفر أنفاق معرض الأنابيب الشامل في المناطق الحضرية، وحفر أنفاق الصخور الصلبة وبناء طرق المناجم تحت الأرض.

إرشادات التثبيت والتشغيل والصيانة

احتياطات التثبيت

قبل التثبيت، تحقق من دقة الأبعاد وسلامة سطح المحمل، ونظف أسطح تزاوج المعدات، وأحكم ربط براغي التوصيل بترتيب قطري مع عزم الدوران المحدد لضمان الضغط الموحد.

قواعد التشغيل والصيانة

أثناء التشغيل، راقب درجة حرارة المحمل والاهتزاز في الوقت الفعلي، وتجنب التشغيل الزائد على المدى الطويل، وتوقف للفحص فورًا في حالة حدوث ضوضاء أو تشويش غير طبيعي. أضف بانتظام شحمًا خاصًا يعتمد على الليثيوم عالي الضغط من خلال ممرات الزيت المعدة مسبقًا، وتحقق من سلامة الختم، وفحص سطح الأسنان وتآكل مجرى النهر، واستبدل المكونات التالفة في الوقت المناسب.

حلول التخصيص والمشتريات بالجملة

نحن نقدم خدمات تخصيص مستهدفة لمقاولي هندسة الأنفاق وفرق المشتريات الصناعية، بما في ذلك ضبط الأبعاد وترقية المواد وتحسين نظام الختم والتعديل الهيكلي لظروف العمل الخاصة. بالنسبة للمشتريات بالجملة، نقدم أسعارًا حصرية ودورات تسليم مستقرة وتقارير فحص الجودة كاملة والدعم الفني الفردي.

الأسئلة الشائعة حول المحمل الدوار FB-132-32-957 TBM

هل يمكن لهذا المحمل نقل عزم الدوران أثناء التأرجح؟

نعم. المحامل الدوارة الخاصة FB -132-32-957 TBM تعتمد هيكلًا مفصليًا، والذي يمكنه تحقيق نقل عزم الدوران المستقر مع دعم زاوية تأرجح معينة، والتكيف مع ظروف الإزاحة المعقدة أثناء حفر أنفاق TBM.

ما هو زيت التشحيم الموصى به لهذا المحمل؟

نوصي باستخدام شحم خاص عالي الضغط يعتمد على الليثيوم للآلات الثقيلة، ويتم إضافته من خلال ممرات زيت متعددة الصفوف محددة مسبقًا لضمان التشحيم الكافي للسطح الكروي وأجزاء ربط الأسنان.
