Rodamiento giratorio especial para TBM FB-132-32-957

Descripción general

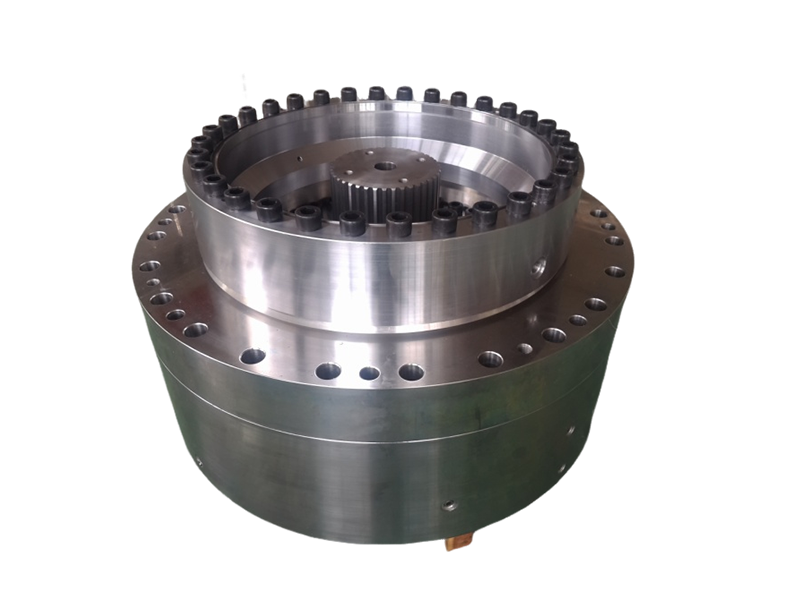

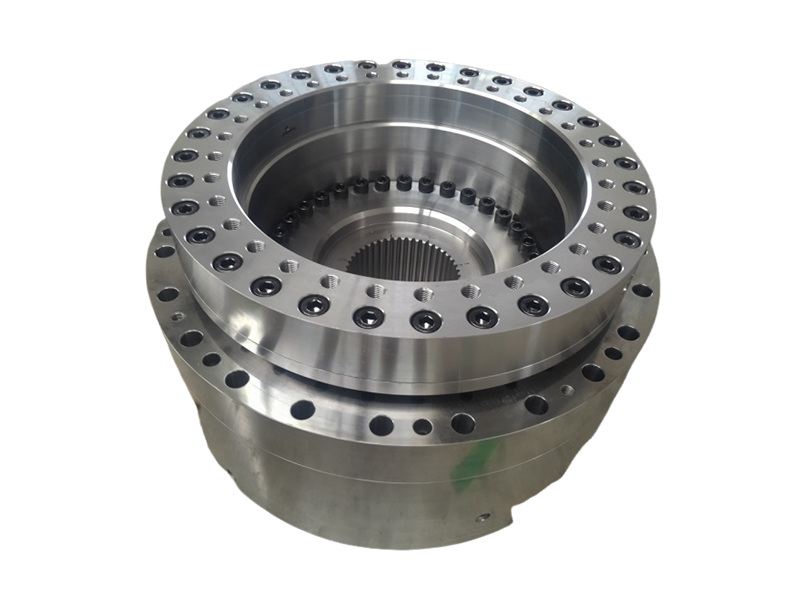

El rodamiento giratorio especial para TBM FB-132-32-957  es un rodamiento de bolas articulado especialmente diseñado para transportadores de tornillo TBM , diseñado como componente central de transmisión de par para sistemas transportadores de tornillo con cabezal motorizado de tuneladoras. Este rodamiento ofrece una transferencia de par estable incluso bajo carga axial, carga radial y momento de vuelco simultáneos, al tiempo que admite un cierto grado de oscilación para adaptarse a las complejas condiciones variables de los túneles subterráneos. Es el componente crítico preferido por los profesionales de adquisiciones industriales, los contratistas de ingeniería de túneles y los equipos de mantenimiento de maquinaria pesada de túneles.

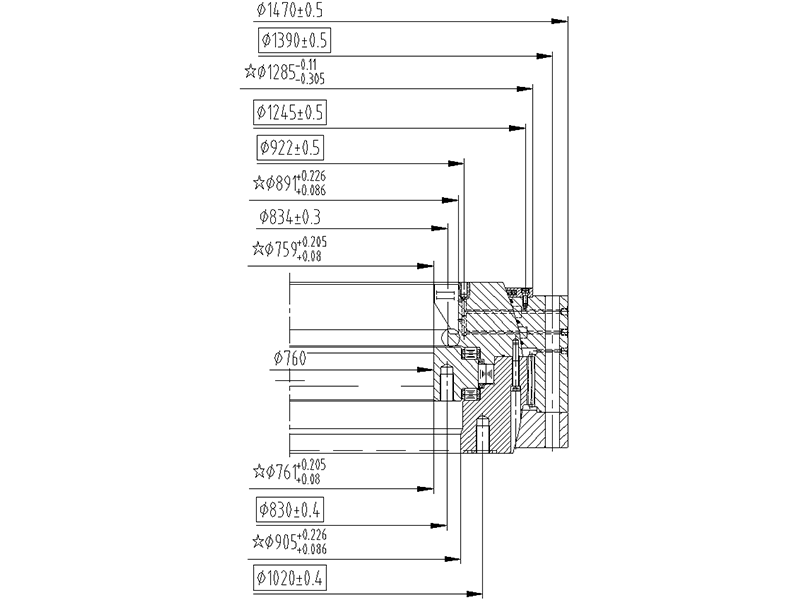

Especificaciones técnicas y parámetros dimensionales

Características clave y ventajas de rendimiento

Adaptabilidad de carga compuesta y transmisión de par estable

El rodamiento de bolas articulado FB-132-32-957  mantiene una transmisión de par ininterrumpida bajo cargas axiales, radiales y de vuelco combinadas, cumpliendo plenamente con los requisitos de operación de carga pesada de los transportadores de tornillo TBM en escenarios de excavación de túneles tanto en roca dura como en suelo blando.

Diseño de columpio articulado para condiciones de trabajo complejas

A través del engranaje de dientes en forma de arco y el ajuste de la superficie esférica, el anillo interior puede lograr un cierto ángulo de oscilación con el anillo exterior fijo, adaptándose al desplazamiento del equipo y la vibración durante la excavación de túneles con TBM, y mejorando la suavidad de la transmisión de engranajes.

Sistema optimizado de sellado y lubricación

Adopta una estructura combinada de anillo de sellado y tira de sellado para una prevención confiable del polvo y las fugas de aceite. Se mecanizan múltiples filas de conductos de aceite en el lado exterior del anillo de engranaje interno esférico, que conducen a la superficie esférica y a la cara del extremo del diente, lo que garantiza una lubricación suficiente de las piezas engranadas y prolonga la vida útil.

Diseño estructural integrado de alta resistencia

El rodamiento consta de una tapa de extremo sellada, un anillo exterior del rodamiento giratorio, un anillo de engranaje interno esférico, un anillo de engranaje externo superior, un anillo interior, una jaula, rodillos cilíndricos y tornillos de conexión de alta resistencia, con estructura compacta, fácil procesamiento y operación estable a largo plazo.

Aplicaciones y equipos compatibles

Este producto se utiliza principalmente en cabezales de potencia de transportadores de tornillo de máquinas perforadoras de túneles (TBM) , ampliamente compatible con equipos TBM convencionales para la construcción de túneles subterráneos, ingeniería de túneles para conservación de agua, galerías de tuberías integrales urbanas, excavación de túneles de roca dura y construcción de carreteras de minas subterráneas.

Pautas de instalación, operación y mantenimiento

Precauciones de instalación

Antes de la instalación, verifique la precisión dimensional y la integridad de la superficie del rodamiento, limpie las superficies de contacto del equipo y apriete los tornillos de conexión en orden diagonal con el torque especificado para garantizar una tensión uniforme.

Reglas de operación y mantenimiento

Durante el funcionamiento, controle la temperatura y la vibración del rodamiento en tiempo real, evite el funcionamiento con sobrecarga a largo plazo y deténgase para inspeccionarlo inmediatamente si se producen ruidos anormales o atascos. Agregue periódicamente grasa especial a base de litio de extrema presión a través de los conductos de aceite preestablecidos, verifique la integridad del sellado, inspeccione la superficie de los dientes y el desgaste de las pistas de rodadura y reemplace los componentes dañados de manera oportuna.

Soluciones de personalización y adquisición masiva

Brindamos servicios de personalización específicos para contratistas de ingeniería de túneles y equipos de adquisiciones industriales, incluido el ajuste dimensional, la mejora de materiales, la optimización del sistema de sellado y la modificación estructural para condiciones de trabajo especiales. Para compras al por mayor, ofrecemos precios exclusivos, ciclos de entrega estables, informes de inspección de calidad de lotes completos y soporte técnico personalizado.

Preguntas frecuentes sobre el rodamiento giratorio TBM FB-132-32-957

¿Puede este rodamiento transmitir torque mientras se balancea?

Sí. El cojinete giratorio especial para TBM FB-132-32-957  adopta una estructura articulada, que puede lograr una transmisión de par estable al mismo tiempo que admite un cierto ángulo de giro, adaptándose a condiciones de desplazamiento complejas durante la excavación de túneles con TBM.

¿Qué lubricante se recomienda para este rodamiento?

Recomendamos grasa especial a base de litio de extrema presión para maquinaria pesada, agregada a través de conductos de aceite de varias filas preestablecidos para garantizar una lubricación suficiente de la superficie esférica y las piezas de engrane de los dientes.

¿Ofrecen soluciones personalizadas para requisitos de rodamientos de TBM no estándar?

Sí, brindamos servicios personalizados de proceso completo de acuerdo con el tonelaje específico, las condiciones de trabajo y el tamaño de instalación de los equipos TBM para satisfacer las necesidades personalizadas del proyecto.
