Anillo giratorio para control de paso de energía eólica de 2 MW B-14-60-2950E

Descripción general

Como componente central que ajusta el ángulo de las palas de la turbina eólica, este anillo giratorio de paso logra un control preciso del paso de las palas, optimiza la eficiencia de captura de energía eólica y proporciona una protección confiable contra sobrecargas para las turbinas eólicas en condiciones de viento extremas. Está diseñado para proveedores de componentes de turbinas eólicas, equipos de operación y mantenimiento de parques eólicos e integradores de ingeniería de energías renovables, con una estructura compacta de bolas de doble hilera para cumplir con los estrictos requisitos de rendimiento de los sistemas de paso de energía eólica.

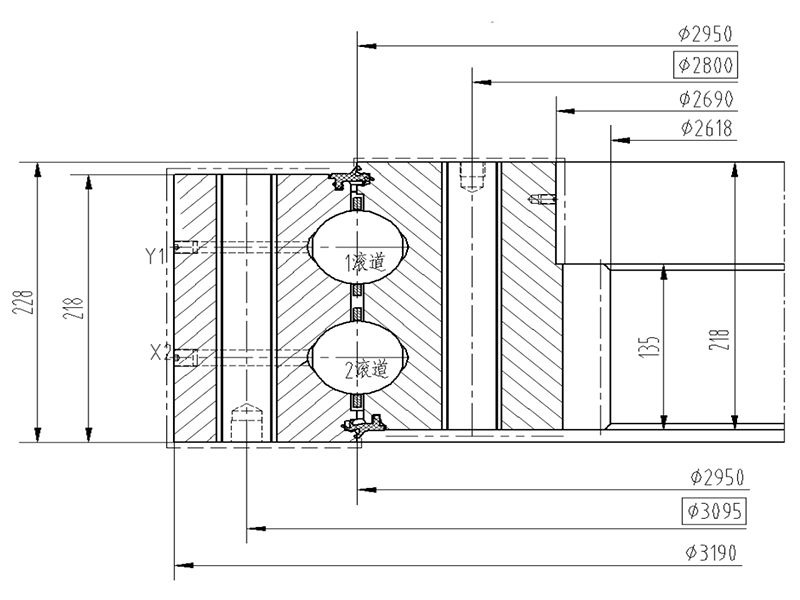

Especificaciones técnicas y parámetros dimensionales

Características clave y ventajas de rendimiento

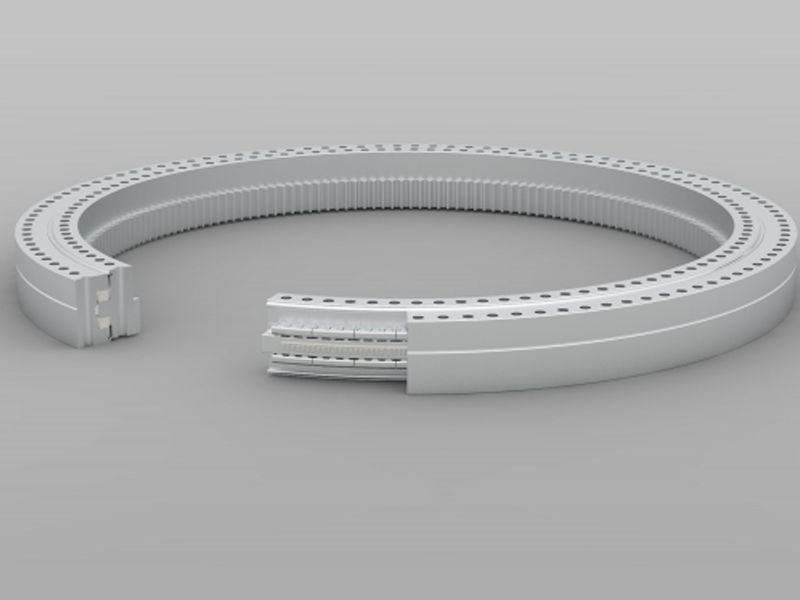

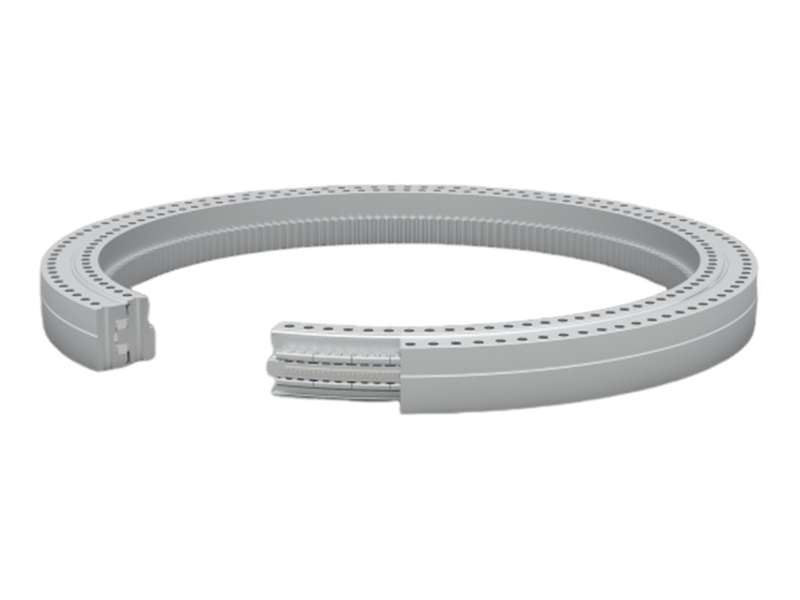

Estructura de bolas de doble fila de alta rigidez : el anillo giratorio de bolas de doble fila para energía eólica  adopta un diseño de engranaje interno integrado, con un diámetro del centro de giro de φ2950 mm, presenta una estructura compacta, rigidez estructural ultra alta y una fuerte capacidad de carga compuesta, que puede soportar cargas complejas de momento axial, radial y de vuelco generadas por las palas de la turbina eólica durante la operación.

Tratamiento de pista de rodadura premium para una vida útil prolongada : La pista de rodadura central adopta un tratamiento de enfriamiento general, con una dureza de HRC58-62 y una profundidad de capa endurecida de 6~8 mm, lo que mejora en gran medida la resistencia al desgaste y la resistencia a la fatiga de la pista de rodadura, asegurando una larga vida útil incluso bajo operación de carga variable continua a largo plazo en ambientes exteriores hostiles.

Rendimiento de control ultrapreciso : El producto logra un espacio libre axial y radial ≤0 mm , con una fluctuación de par sin carga controlada dentro de ≤±10%, lo que garantiza un ajuste de paso de palas ultrasuave y preciso, elimina la vibración de las palas durante el control de paso y realiza un ajuste preciso del ángulo del viento de las palas, maximizando la eficiencia de utilización de la energía eólica de la turbina eólica de 2MW.

Fuerte adaptabilidad ambiental : la corona giratoria está diseñada con una estructura completamente sellada y un tratamiento superficial anticorrosión opcional, que puede adaptarse a condiciones de trabajo duras como gran altitud, alta humedad, arena y polvo y cambios extremos de temperatura, lo que garantiza un funcionamiento estable en diversos entornos de parques eólicos terrestres.

Aplicaciones y equipos compatibles

Este rodamiento de control de paso de turbina eólica de 2 MW de alta precisión  está especialmente diseñado para sistemas de paso de turbina eólica terrestre de 2 MW y es totalmente compatible con los principales mecanismos de paso de palas de turbina eólica de 2 MW de los principales fabricantes mundiales. Es ampliamente utilizado en el ensamblaje completo de máquinas de turbinas eólicas nuevas, transformación técnica de parques eólicos, mantenimiento y reemplazo de sistemas de paso de palas, y es adecuado para proyectos de parques eólicos terrestres llanos, montañosos, de gran altitud y costeros.

Pautas de instalación, operación y mantenimiento

Instalación : utilice sujetadores de alta resistencia para fijar el anillo giratorio al cubo de la hoja y al mecanismo de accionamiento de paso, garantice un engrane preciso entre el engranaje interno y el piñón de accionamiento de paso y controle estrictamente el espacio libre de instalación de acuerdo con los documentos técnicos para cumplir con el requisito de espacio libre de ≤0 mm.

Operación : Asegure el funcionamiento sincrónico del mecanismo de transmisión de paso durante el ajuste de paso para evitar el impacto de la carga parcial en la pista de rodadura y el engranaje, y ajuste el ángulo de la pala a tiempo a través del sistema de paso para proteger la turbina eólica contra daños por sobrecarga en condiciones de viento extremas.

Mantenimiento : realice inspecciones periódicas del desgaste de las pistas de rodadura, el estado del engrane de los engranajes y la integridad del sello, reponga periódicamente el aceite lubricante a través del canal de lubricación para garantizar una lubricación suficiente de las pistas de rodadura y reemplace los sellos dañados a tiempo para evitar que entre polvo y humedad en la estructura interna.

Soluciones de personalización y adquisición masiva

Brindamos servicios de personalización específicos para fabricantes de equipos de turbinas eólicas e integradores de proyectos de energía renovable, incluidas actualizaciones de calidad de materiales, ajustes de calidad de precisión de engranajes, optimización de la estructura del sello y personalización del tratamiento anticorrosión para satisfacer las necesidades de diferentes entornos operativos de parques eólicos. Para pedidos de adquisición por lotes, brindamos capacidad de producción en masa estable, precios preferenciales al por mayor y soporte técnico de proceso completo, incluida la coincidencia de parámetros de preventa, seguimiento del progreso de la producción y orientación de instalación posventa, para adaptarse completamente a su ciclo de producción y construcción de proyectos.

Preguntas frecuentes sobre el rodamiento giratorio de paso de turbina eólica B.14.60.2950E 2MW

¿Se puede utilizar este rodamiento giratorio en parques eólicos de gran altitud?

Sí, podemos proporcionar mejoras específicas en el tratamiento de superficies y materiales para mejorar su adaptabilidad a bajas temperaturas, baja presión y fuerte radiación ultravioleta en entornos de gran altitud.

¿Cuál es la vida útil de este producto en condiciones normales de trabajo?

En condiciones de funcionamiento estándar y mantenimiento regular, la vida útil de diseño de esta corona giratoria de paso puede alcanzar más de 20 años, coincidiendo con el ciclo de vida completo de la turbina eólica.

¿Pueden proporcionar productos personalizados para modelos de turbinas eólicas de 2MW no estándar?

Sí, podemos ajustar los parámetros estructurales, las especificaciones de engranajes y las dimensiones de instalación de acuerdo con sus requisitos de coincidencia no estándar, para lograr una adaptación del 100% a su equipo.
