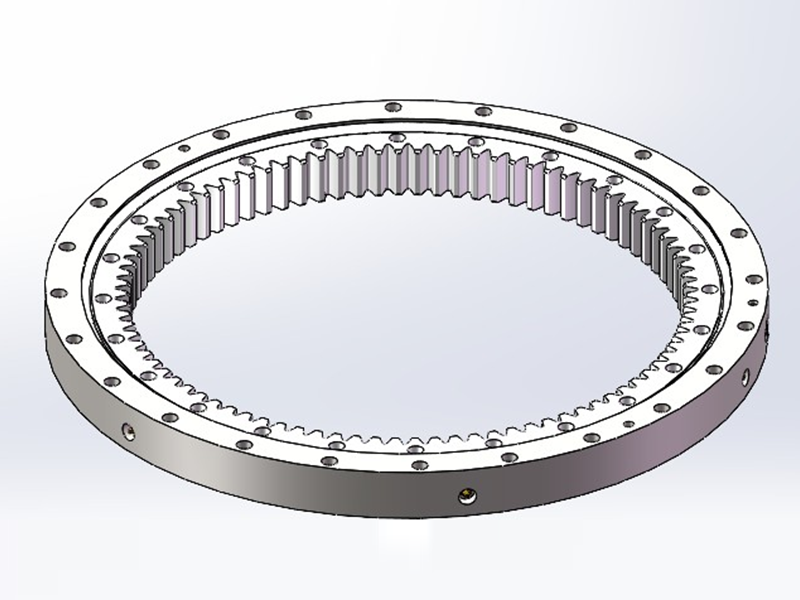

Desarrollado para las duras condiciones de trabajo de alto impacto de las obras de construcción, este rodamiento giratorio para excavadora ofrece soporte rotacional estable, transmisión de par confiable y resistencia a la fatiga a largo plazo para los sistemas de giro de la estructura superior del equipo. Es el componente de soporte y reemplazo OEM preferido por fabricantes profesionales de maquinaria de construcción, operadores de proyectos de ingeniería y proveedores de servicios posventa de equipos industriales, con pleno cumplimiento de los estándares nacionales de la industria de maquinaria de construcción.
Categoría de parámetro |
Datos técnicos básicos |
Modelo de producto |
QNA730.22Z19 |
Peso neto del producto |
95 kilos |
Especificación del elemento rodante |
SΦ22.225mm, bolas de acero de precisión de grado G40 |

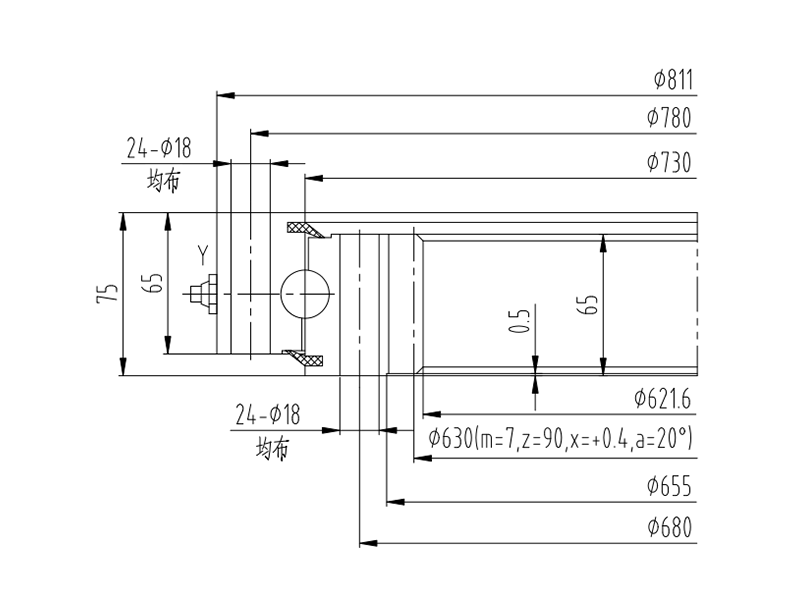

Parámetros del núcleo del engranaje |
Módulo 7, Número de dientes 90, Coeficiente de cambio de perfil +0,4, Ángulo de presión 20°, Diámetro de referencia Φ630 mm |
Disposición de los orificios de montaje |
24 × Φ18 orificios de montaje distribuidos uniformemente |
Juego axial y radial |
0,06~0,20 mm |
Control de agotamiento |
Desviación axial ≤0,15 mm, Desviación radial del engranaje ≤0,40 mm |
Configuración del pin de localización |
2 × pasadores de localización de precisión Φ12H8 |
Grado de precisión del engranaje |
Grado 11 (GB/T 10095) |
Rendimiento de endurecimiento de la pista de rodadura |
Dureza superficial 55-62HRC, profundidad de capa endurecida ≥2,7 mm (HRC48) |
Rendimiento de endurecimiento dental |
Dureza superficial 50-60HRC, capa endurecida de la superficie del diente ≥1,5 mm (HRC45), capa endurecida de la raíz del diente ≥0,8 mm (HRC45) |
El anillo giratorio para maquinaria de construcción adopta un diseño de pista de rodadura de bolas de contacto de cuatro puntos, que puede soportar simultáneamente carga axial, carga radial y momento de vuelco generado durante la operación de la excavadora, adaptándose completamente a las condiciones variables de carga e impacto de los movimientos de tierras y la construcción municipal.
El tratamiento integral de endurecimiento por inducción para las pistas de rodadura y la superficie del diente logra una dureza y una profundidad de capa endurecida líderes en la industria, resistiendo eficazmente el desgaste, las picaduras y las fallas por fatiga bajo cargas pesadas a largo plazo, lo que reduce en gran medida el tiempo de inactividad del equipo y los costos de mantenimiento.
El estricto control de tolerancia para el espacio libre y el descentramiento, combinado con bolas de acero de precisión de grado G40, garantiza un giro suave de la estructura superior de la excavadora, mejora la precisión de operación del dispositivo de trabajo y reduce la vibración y el ruido durante la operación.
Este anillo giratorio para excavadora de 6 toneladas está diseñado principalmente para excavadoras hidráulicas de ruedas y orugas de 6 toneladas, y también es compatible con equipos de construcción compactos de 5 a 7 toneladas, incluida maquinaria pequeña de movimiento de tierras, equipos de ingeniería municipal, maquinaria de paisajismo y pequeños equipos de elevación.
Antes de la instalación, confirme la planitud y limpieza de la superficie de montaje y utilice pasadores de ubicación Φ12H8 correspondientes para garantizar un posicionamiento preciso;
Apriete los pernos de montaje uniformemente en secuencia diagonal para evitar tensiones y deformaciones desiguales;
Llene con grasa a base de litio especificada antes de la operación inicial y reponga la grasa cada 100 horas de trabajo;
Verifique periódicamente la holgura, la integridad del sello y el apriete de los pernos, y evite la operación de sobrecarga a largo plazo más allá del rango nominal.
Brindamos servicios de personalización personalizados para fabricantes de maquinaria profesionales y compradores industriales a granel, incluido el ajuste del tamaño y la posición del orificio de montaje, la optimización de los parámetros de los engranajes, la mejora del tratamiento de superficies y materiales y la adaptación a condiciones de trabajo especiales. Para soporte OEM a granel y adquisiciones al por mayor, ofrecemos ciclos de entrega estables, soporte técnico exclusivo, precios al por mayor competitivos e informes completos de inspección de calidad para cada lote.
En condiciones de funcionamiento normal y mantenimiento estándar, la vida útil diseñada del anillo giratorio QNA730.22Z19 alcanza entre 8000 y 10000 horas de trabajo, que puede ampliarse aún más con un mantenimiento estandarizado.
Sí, se puede adaptar a maquinaria de construcción compacta de 5 a 7 toneladas con dimensiones de montaje y requisitos de carga coincidentes, y podemos proporcionar modificaciones personalizadas para equipos no estándar.
Recomendamos utilizar grasa a base de litio de extrema presión grado NLGI 2, que se adapta al amplio rango de temperaturas y condiciones de carga pesada de las obras.
