حلقة الدوران لحفارة البناء 6 طن QNA730-22Z19

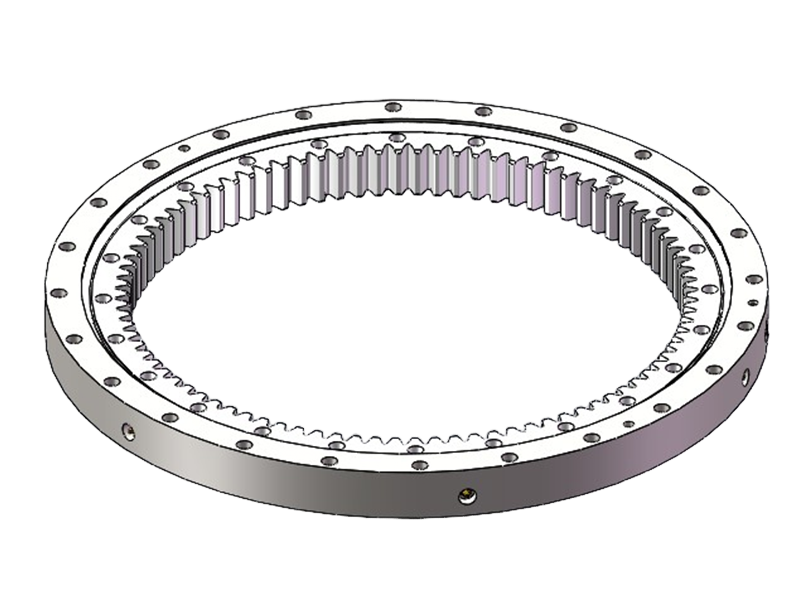

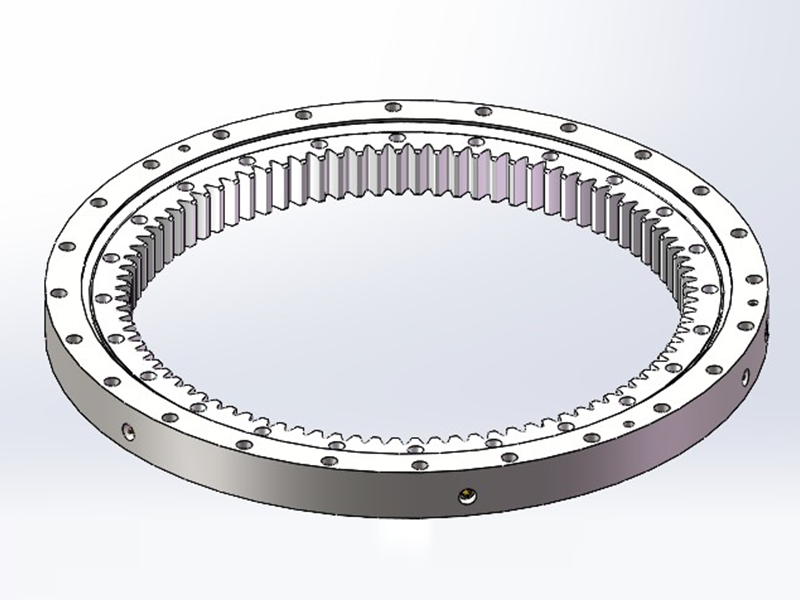

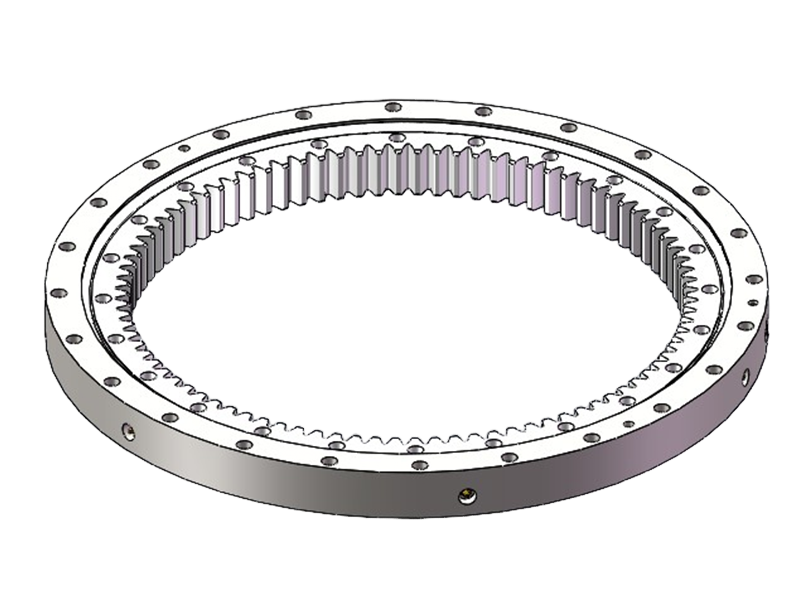

إن حلقة الدوران QNA730.22Z19 عبارة عن محمل دوران كروي ذو أربع نقاط تم تصميمه خصيصًا لهذا الغرض، تم تصميمه خصيصًا للحفارات الهيدروليكية من فئة 6 طن وآلات البناء المدمجة المطابقة.

الكمية:
التوفر:





استفسر أضف إلى السلة

وصف

ملخص

تم تطوير هذا ليناسب ظروف العمل القاسية وعالية التأثير في مواقع البناء، محمل الدوران للحفار ويوفر دعمًا دورانيًا مستقرًا، ونقل عزم دوران موثوقًا، ومقاومة التعب على المدى الطويل لأنظمة تدوير الهيكل العلوي للمعدات. إنه مكون دعم واستبدال OEM المفضل لمصنعي آلات البناء المحترفين، ومشغلي المشاريع الهندسية، ومقدمي خدمات ما بعد البيع للمعدات الصناعية، مع الامتثال الكامل لمعايير صناعة آلات البناء الوطنية.

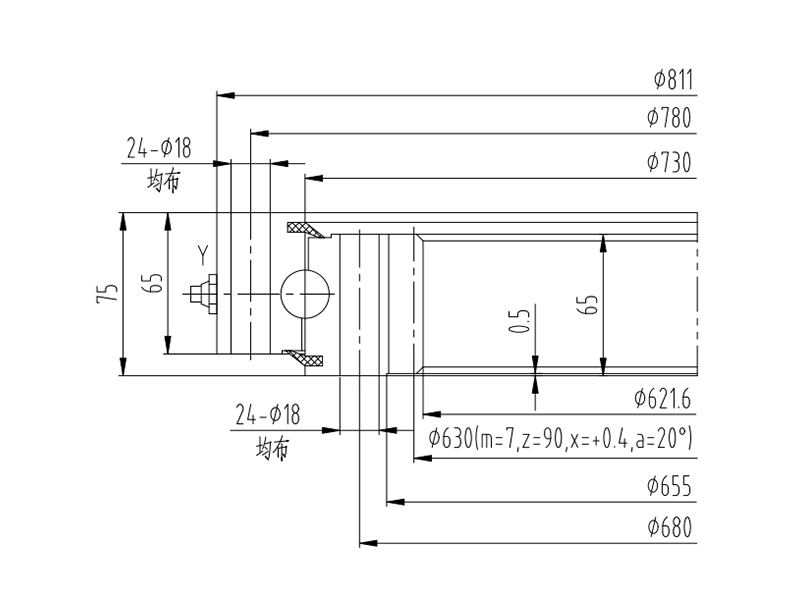

المواصفات الفنية ومعلمات الأبعاد

فئة المعلمة	البيانات الفنية الأساسية
نموذج المنتج	QNA730.22Z19
الوزن الصافي للمنتج	95 كجم
مواصفات العنصر المتداول	SΦ22.225mm، كرات فولاذية دقيقة بدرجة G40
معلمات العتاد الأساسية	الوحدة 7، عدد الأسنان 90، معامل تحول الملف الشخصي +0.4، زاوية الضغط 20 درجة، القطر المرجعي Φ630 مم
ترتيب ثقب التركيب	24 × Φ18 فتحات تثبيت موزعة بالتساوي
التخليص المحوري والشعاعي	0.06 ~ 0.20 ملم
التحكم في التشغيل	الجريان المحوري .150.15 مم، الجريان الشعاعي للعتاد .40.40 مم
تحديد موقع تكوين الدبوس	2 × Φ12H8 دبابيس تحديد الموقع بدقة
درجة دقة التروس	الصف 11 (GB/T 10095)
أداء تصلب القناة	55-62HRC صلابة السطح، عمق الطبقة المتصلبة ≥2.7 مم (HRC48)
أداء تصلب الأسنان	صلابة سطح 50-60HRC، طبقة تصلب سطح الأسنان ≥1.5 مم (HRC45)، طبقة تصلب جذر الأسنان ≥0.8 مم (HRC45)

الميزات الرئيسية ومزايا الأداء

قدرة تحميل للخدمة الشاقة تناسب ظروف البناء

تعتمد تصميمًا حلقة الدوران لآلات البناء لمجرى سباق كروي ذو أربع نقاط، والذي يمكن أن يتحمل في نفس الوقت الحمل المحوري، والحمل الشعاعي، ولحظة الانقلاب المتولدة أثناء تشغيل الحفار، ويتكيف تمامًا مع الحمل المتغير وظروف التأثير للأعمال الأرضية والبناء البلدي.

مقاومة فائقة للتآكل وعمر خدمة ممتد

يحقق علاج التصلب الحثي المتكامل لمجرى السباق وسطح الأسنان صلابة رائدة في الصناعة وعمق طبقة مقواة، ويقاوم بشكل فعال التآكل والنقر وفشل التعب تحت الحمل الثقيل على المدى الطويل، مما يقلل بشكل كبير من وقت توقف المعدات وتكاليف الصيانة.

تحكم فائق الدقة للتشغيل المستقر

إن التحكم الصارم في التسامح للتخليص والجريان، المتوافق مع الكرات الفولاذية الدقيقة بدرجة G40، يضمن الدوران السلس للهيكل العلوي للحفار، ويحسن دقة تشغيل جهاز العمل، ويقلل الاهتزاز والضوضاء أثناء التشغيل.

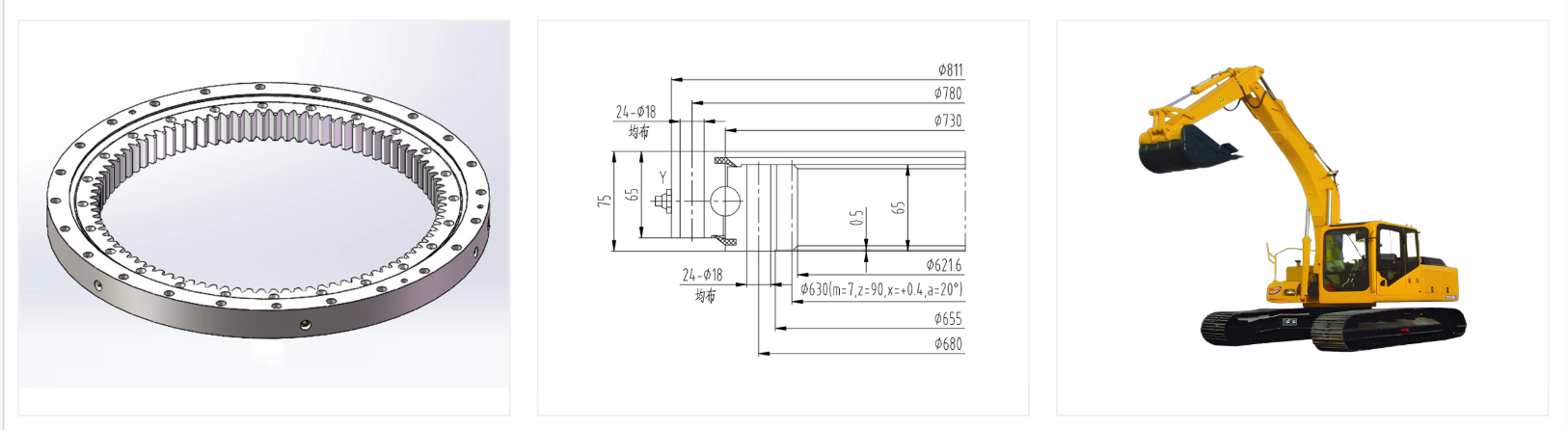

حلقة الدوران لحفارة البناء 6 طن QNA730-22Z19

التطبيقات والمعدات المتوافقة

تم تصميم حلقة الدوران للحفارة 6 طن بشكل أساسي للحفارات الهيدروليكية ذات العجلات 6 طن، وهي متوافقة أيضًا مع معدات البناء المدمجة 5-7 طن، بما في ذلك آلات تحريك التربة الصغيرة، المعدات الهندسية البلدية، آلات تنسيق الحدائق، ومعدات الرفع الصغيرة.

إرشادات التثبيت والتشغيل والصيانة

قبل التثبيت، تأكد من استواء ونظافة سطح التثبيت، واستخدم دبابيس تحديد موقع مطابقة Φ12H8 لضمان تحديد المواقع بدقة؛

تشديد مسامير التثبيت بالتساوي في تسلسل قطري لتجنب الإجهاد والتشوه غير المتساوي؛

قم بملء الشحم المحدد المعتمد على الليثيوم قبل التشغيل الأولي، وقم بتجديد الشحم كل 100 ساعة عمل؛

تحقق بانتظام من الخلوص وسلامة الختم وإحكام الترباس، وتجنب التشغيل الزائد على المدى الطويل بما يتجاوز النطاق المقدر.

حلول التخصيص والمشتريات بالجملة

نحن نقدم خدمات تخصيص مخصصة لمصنعي الآلات المحترفين والمشترين الصناعيين بالجملة، بما في ذلك تعديل حجم فتحة التثبيت وموضعها، وتحسين معلمات التروس، وترقية معالجة المواد والأسطح، والتكيف الخاص مع ظروف العمل. بالنسبة لدعم تصنيع المعدات الأصلية بالجملة والمشتريات بالجملة، فإننا نقدم دورات تسليم مستقرة ودعمًا فنيًا حصريًا وأسعارًا تنافسية بالجملة وتقارير فحص الجودة الكاملة لكل دفعة.

الأسئلة الشائعة حول حلقة الدوران للحفارة QNA730.22Z19

ما هو العمر التشغيلي لمحمل الدوران للحفارة 6 طن؟

في ظل التشغيل العادي والصيانة القياسية، فإن عمر الخدمة المصمم لحلقة الدوران QNA730.22Z19 يصل إلى 8000-10000 ساعة عمل، والتي يمكن تمديدها بشكل أكبر مع الصيانة القياسية.

هل يمكن تكييف حلقة الدوران هذه مع معدات البناء الأخرى؟

نعم، يمكن أن تتكيف مع آلات البناء المدمجة 5-7 طن مع أبعاد التركيب ومتطلبات التحميل المطابقة، ويمكننا توفير تعديلات مخصصة للمعدات غير القياسية.

ما هو زيت التشحيم الموصى به لهذا المنتج؟

نوصي باستخدام الشحوم المعتمدة على الليثيوم ذات الضغط العالي من الدرجة الثانية NLGI، والتي تتكيف مع نطاق درجات الحرارة الواسع وظروف التحميل الثقيل في مواقع البناء.
