تمثل محامل الدوران الكروية أحادية الصف الحل الميكانيكي النهائي لإدارة الأحمال الهيكلية المعقدة والمتزامنة من خلال تصميم عنصر دوار مبسط أحادي الطبقة يعمل على تحسين الكفاءة المكانية والمتانة التشغيلية.

ومن خلال دمج التصميمات الهندسية الداخلية المتقدمة مع عمليات التصنيع القوية، تعمل هذه المكونات المتخصصة على سد الفجوة بين التوصيل الهيكلي للخدمة الشاقة والحركة الدورانية السلسة. إن فهم المبادئ الهندسية الدقيقة، وديناميكيات التحميل، ومعايير التطبيق لهذه الأنظمة يسمح للمشغلين الصناعيين بزيادة وقت تشغيل الماكينة إلى الحد الأقصى بشكل كبير، وتقليل تكاليف الصيانة، وتعزيز دقة تحديد موضع النظام بشكل عام. يوفر التحليل التالي تحقيقًا شاملاً في الميكانيكا التقنية والميزات الهيكلية والتطبيقات الصناعية لهذه التجميعات الميكانيكية شديدة التنوع.

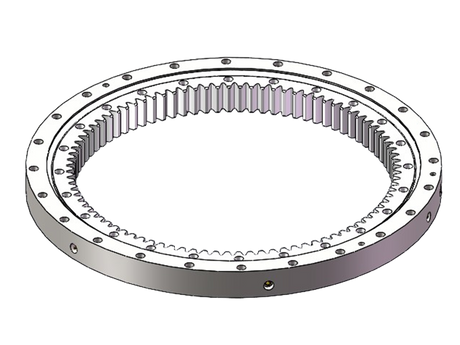

ما هو محمل الدوران الكروي ذو الصف الواحد؟

إن محمل الدوران الكروي ذو الصف الواحد عبارة عن مكون دوراني واسع النطاق ومنخفض السرعة يشتمل على حلقة داخلية وحلقة خارجية وطبقة واحدة من الكرات الفولاذية الدقيقة ومجموعة قفص متخصصة مصممة لنقل مجموعات معقدة من الأحمال الهيكلية في وقت واحد.

من الناحية الهيكلية، يعمل هذا المكون كمفصل اتصال متكامل يسمح لجزء من الآلة بالتدوير بالنسبة إلى جزء آخر مع الحفاظ على صلابة عالية. على عكس تصميمات الكرات ذات الأخدود العميق القياسية، تتميز هذه الأنظمة بحلقات مطروقة عالية القوة وفتحات تثبيت متكاملة عبر المحيط الداخلي والخارجي. يلغي هذا البناء المتخصص الحاجة إلى أغطية المحامل الخارجية أو أعمدة الاحتفاظ، مما يسمح للمكون بالتثبيت مباشرة على أسطح التركيب المسطحة المُشكَّلة داخل الآلات الثقيلة.

تتكون عناصر الدرفلة الداخلية من كرات فولاذية عالية الدقة مفصولة بفواصل فردية أو أقفاص بوليمر مستمرة. يمنع هذا الترتيب احتكاك الكرة بالكرة، ويضمن التوزيع الموحد لمواد التشحيم، ويقلل من مقاومة عزم الدوران أثناء الحركات البطيئة والمحملة بكثافة. يمكن طلب التكوين الهيكلي بأسنان تروس داخلية مقواة بالحث، أو أسنان تروس خارجية، أو أسطح ناعمة بدون تروس اعتمادًا على آلية القيادة للتطبيق.

علاوة على ذلك، تعمل الأختام المطاطية الاصطناعية المدمجة على حماية المجاري المائية الداخلية من الملوثات البيئية مثل الغبار والرطوبة والحطام مع الحفاظ على شحوم التشحيم الحيوية. هذا التكوين الهيكلي الشامل يجعل محامل الدوران الكروية أحادية الصف هي وحدة ميكانيكية يمكن الاعتماد عليها بشكل لا يصدق ومكتفية ذاتيًا لمشاريع الدوران الصناعية الثقيلة.

تصميم الاتصال المبتكر رباعي النقاط

إن تصميم الاتصال رباعي النقاط عبارة عن هندسة داخلية متطورة حيث تتصل كل كرة فولاذية دقيقة بالمجاري المائية العلوية والسفلية ذات القوس القوطي في أربع نقاط متميزة، مما يسمح لصف واحد من العناصر المتدحرجة بالتعامل مع الأحمال متعددة الاتجاهات.

تستخدم هذه الهندسة الداخلية المحددة شكلاً فريدًا للقوس القوطي لكل من المجاري المائية الحلقية الداخلية والخارجية. بدلاً من نصف القطر الدائري القياسي، يتكون المجرى من منحنيين متقاطعين يشكلان قمة مركزية. عندما يتم دمج الكرات الفولاذية الدقيقة ضمن هذا التكوين، فإنها تقوم بإنشاء اتصال عند نقطتين على الحلقة الداخلية ونقطتين على الحلقة الخارجية في ظل ظروف متوازنة مثالية. يشكل هيكل الاتصال رباعي الاتجاهات هذا مسار تحميل على شكل X عبر المقطع العرضي الداخلي للمحمل.

الفائدة الأساسية لهذا التصميم هي كفاءته المذهلة في توزيع القوى الميكانيكية المتنوعة دون التسبب في تشويه هيكلي أو تركيز إجهاد موضعي. عندما تضرب قوة محورية أو شعاعية المجموعة، تتكيف زاوية الاتصال لنقل الطاقة بشكل نظيف عبر المجاري المائية. يلغي هذا التكوين الداخلي الفريد الحاجة إلى تكوينات المحامل ذات الصف المزدوج أو متعدد الصفوف، مما يقلل من الوزن الإجمالي واستخدام المواد وتعقيد التصنيع.

بالإضافة إلى ذلك، يوفر التكوين رباعي النقاط مقاومة ممتازة ضد التآكل الناجم عن الاحتكاك أثناء الحركات التذبذبية أو الدورانية المستمرة. تضمن الدقة الهندسية أنه حتى في ظل زوايا القوة المتغيرة، تحافظ نقاط الاتصال الهيكلية على التوازن الأمثل بين مقاومة التدحرج وسعة التحميل. هذا البراعة المعمارية هو ما يمنح التصميم المدمج صلابة عالية ودقة تتبع استثنائية.

تعدد الاستخدامات في التعامل مع الأحمال

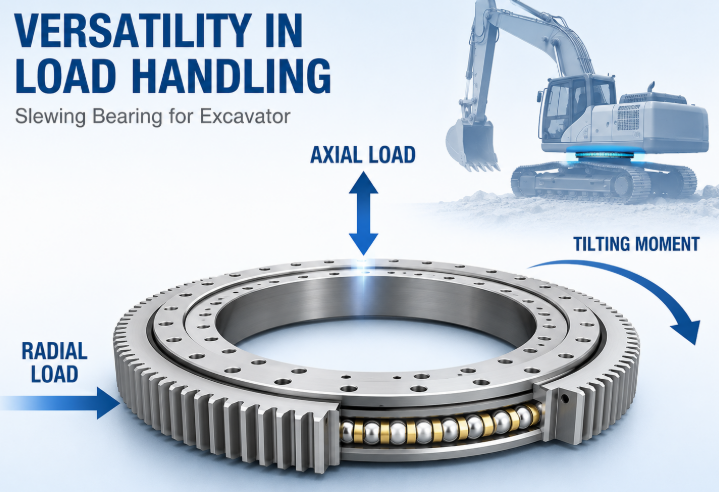

ينبع تعدد الاستخدامات في التعامل مع الأحمال من قدرة المحمل على دعم القوى المحورية الضخمة والقوى الشعاعية والأحمال اللحظية المائلة في وقت واحد داخل مظروف واحد منخفض المستوى ومتكامل للغاية. القوى المحورية العمودية (الوزن للأسفل/للأعلى) │ ▼ ┌────────────────────────────────┐ │ الحلقة الخارجية / الحلقة الداخلية │◄─── القوى الشعاعية │ (تكوين مضمار السباق القوطي القوسي) │ (الدفع الأفقي) └────────────────────────────────┘ ▲ │ أحمال عزم الإمالة (قوى الانقلاب)

 ~!phoenix_var50_1!~

تُخضع التطبيقات الصناعية الهياكل الدوارة لقوى ديناميكية معقدة للغاية تصل من اتجاهات متعددة في وقت واحد. تعمل القوى الشعاعية بشكل عمودي على عمود الدوران، في محاولة لدفع الآلية أفقيًا خارج المحاذاة. تمارس القوى المحورية ضغطًا عموديًا إلى الأسفل أو إلى الأعلى بالتوازي مع مركز الدوران، وهو ما يمثل الوزن الساكن للآلة العلوية وحمولتها. إن القوى الأكثر تحديًا هي الأحمال اللحظية المائلة، والتي تخلق عزم دوران مقلوبًا يحاول قلب المنصة الدوارة.

يتعامل التكوين الداخلي المتخصص مع هذه القوى عن طريق تحويلها إلى خطوط متجهة يمكن التنبؤ بها والتي تمر مباشرة عبر الكرات الفولاذية الداخلية. تضمن زاوية الاتصال العالية المتأصلة في التصميم توزيع القوى الرأسية بالتساوي عبر المحيط، في حين يتم تقييد التحول الأفقي بشكل صارم بواسطة جدران المجاري المائية العميقة. يوفر ناقل الحركة المستمر متعدد المحاور هذا استقرارًا ديناميكيًا استثنائيًا أثناء المناورات الميكانيكية المعقدة.

ومن خلال التحقق من حدود الأداء الفني لهذه التكوينات، يمكن للمهندسين استبدال الترتيبات متعددة المحامل بحل واحد شامل. يعمل هذا التخفيض في عدد المكونات على تبسيط حسابات الحمل الهيكلي ويمنع تكديس التفاوتات التي تؤدي غالبًا إلى التآكل الميكانيكي المبكر. يضمن ملف الحمل متعدد الاستخدامات السلامة الهيكلية عبر عمليات الرفع الثقيلة غير المتوقعة.

فيما يلي بعض الميزات الرئيسية لمحامل الدوران الكروية ذات الصف الواحد

الملامح الرئيسية ل تتضمن محامل الدوران الكروية ذات الصف الواحد فتحات تركيب هيكلية متكاملة، ومجاري مائية ذات قوس قوطي مقواة بالحث، وتكامل تروس داخلي أو خارجي قابل للتخصيص، وأنظمة إغلاق بيئية قوية.

هيكل فولاذي عالي القوة

يتم تصنيع الحلقات الهيكلية من الفولاذ الكربوني المتوسط ​​عالي الجودة أو سبائك الفولاذ مثل 50Mn أو 42CrMo. تخضع هذه المواد لعمليات تشكيل صارمة لتحسين هياكل الحبوب الداخلية، وتعزيز قوة الشد الشاملة، وصلابة الصدمات، ومقاومة التعب تحت الضغط الهيكلي العالي.

المجاري المائية المقواة الحثية

لمنع تشوه السطح والتعب تحت السطح، تخضع المجاري المائية الداخلية لعملية تصلب تحريضي موضعي متخصص. وهذا يخلق طبقة سطحية صلبة ومقاومة للتآكل مع معدل صلابة يتراوح عادة بين 55 إلى 62 HRC، مع ترك قلب الحلقة مطاوعًا بدرجة كافية لامتصاص الصدمات المفاجئة.

التروس المتكاملة الدقيقة

يمكن تصنيع المكونات باستخدام تروس تحفيزية داخلية أو خارجية يتم دمجها بسلاسة في هيكل الحلقة الداخلية أو الخارجية. يمكن أيضًا تقوية هذه التروس بالحث لتحمل عزم الدوران العالي للقيادة، مما يلغي الحاجة إلى تروس القيادة المثبتة بمسامير ويقلل وقت التجميع.

المواصفات الفنية الشاملة

للمساعدة في مقارنة التكوينات الصناعية القياسية، يوضح الجدول أدناه المقاييس الفنية الأساسية الموجودة عبر عائلة المنتجات متعددة الاستخدامات هذه:

فتحات المرفقات الهيكلية المحسنة

تتميز كل من الحلقات الداخلية والخارجية بخلوص مثقوب مسبقًا ومتباعد بشكل موحد أو فتحات مدببة تسهل الربط السريع والدقيق بأطر التوصيل. يعمل تصميم المسامير المباشرة هذا على زيادة الصلابة الكلية إلى الحد الأقصى، ويمنع التحول الهيكلي، ويبسط عمليات فحص الصيانة الروتينية.

ما هي محامل الكرات صف واحد المستخدمة؟

يتم استخدام محامل كروية أحادية الصف لتوفير التوجيه الدوراني السلس، ونقل القوى الميكانيكية المكثفة، والعمل كنقطة محورية هيكلية مركزية بين التجميعات الفرعية الثابتة والدوارة في الآلات الصناعية الثقيلة.

في التصميم الميكانيكي، تعمل هذه المكونات كحل ثنائي الغرض يوفر الدعم الهيكلي والتوجيه الحركي الدقيق. وهي تربط عناصر هيكلية كبيرة - مثل الهيكل السفلي للرافعة وذراع الرافعة الدوارة العلوي - مما يضمن دعم وزن الحمولة بالكامل بأمان أثناء مناورات تحديد المواقع الدورانية. وهذا يلغي الحاجة إلى أعمدة مركزية أو أعمدة محورية رأسية ضخمة، مما يوفر مساحة مركزية قيمة للخطوط الهيدروليكية، أو الأسلاك الكهربائية، أو وصلات التحكم.

علاوة على ذلك، يتم استخدامها لتحويل مدخلات القيادة من المحركات الصغيرة إلى حركة دورانية عالية عزم الدوران يمكن التحكم فيها للمنصات الكبيرة. تضمن خيارات التروس المدمجة أن يتم نقل الطاقة مباشرة عند حدود المحمل، مما يزيد من الكفاءة الميكانيكية ويقلل من رد الفعل العكسي للمحرك. يعمل هذا التكامل المباشر على تحسين الاستجابة الشاملة لنظام تحديد المواقع.

كما أنها تلعب دورًا حاسمًا في تقليل خسائر الاحتكاك الدوراني أثناء الدورات المستمرة أو المتقطعة. من خلال الحفاظ على اتصال متدحرج نظيف بين الكرات الفولاذية والمجاري المائية الصلبة، تعمل هذه التجميعات على تقليل الطاقة المطلوبة لبدء واستدامة الوضع الدوراني. تعد كفاءة الطاقة هذه أمرًا حيويًا للمنشآت الصناعية التي تعمل بالبطاريات أو البعيدة حيث يكون توفر الطاقة مقيدًا.

التطبيقات عبر الصناعات

تمتد التطبيقات عبر الصناعات عبر هندسة البناء، وشبكات الطاقة المتجددة، وأنظمة معالجة المواد السائبة، والعمليات البحرية، وأتمتة التصنيع حيث يكون تحديد المواقع الدورانية الموثوقة أمرًا إلزاميًا.

معدات البناء ونقل التربة

في قطاع البناء، تعمل هذه التجميعات بمثابة الأساس الدوراني الأساسي للحفارات الهيدروليكية، ورافعات الشاحنات، والرافعات المجنزرة، ومنصات الخوازيق. إنها تتحمل الصدمات الشديدة وقوى الإمالة غير المتساوية بينما تسمح للمقصورة وذراع الحفر بتحقيق دوران مستمر بزاوية 360 درجة.

طاقة الرياح والطاقة الشمسية المتجددة

تستخدم توربينات الرياح هذه المكونات كمحامل ميل عند قاعدة الشفرات ومحامل انعراج في أعلى البرج لتحسين التقاط الديناميكا الهوائية. وبالمثل، تنشرها شبكات التتبع الشمسية واسعة النطاق لتدوير المصفوفات الكهروضوئية الضخمة بسلاسة، وتتبع مسار الشمس بدقة عالية.

معالجة المواد السائبة والتعدين

وفي إطار عمليات التعدين، تعتمد الحفارات ذات العجلات ذات الدلاء للخدمة الشاقة، ومعدات التكديس، ورافعات السفن في الموانئ، وناقلات البضائع السائبة على هذه الحلقات لإدارة الأوزان الساكنة الهائلة والاهتزازات المستمرة أثناء عمليات نقل المواد.

الرافعات البحرية والبحرية

تتطلب البيئات البحرية أنظمة دوران قوية ومقاومة للتآكل لرافعات سطح السفينة، وأجهزة تحديد مواقع منصات النفط البحرية، وآلات تحميل الميناء. تستخدم هذه المحامل الشحوم البحرية المتخصصة وأنظمة الختم المتقدمة لمقاومة التعرض المستمر للمياه المالحة.

التصنيع والأتمتة الروبوتية

تدمج مرافق الإنتاج الحديثة إصدارات أصغر وعالية الدقة من حلقات الدوران هذه في أذرع آلية للخدمة الشاقة، وأقراص دوارة لحام آلية، ودوارات فهرسة المواد لتحقيق دقة موضعية سلسة وقابلة للتكرار بدرجة كبيرة.

العوامل المؤثرة على الاختيار

تشمل العوامل التي تؤثر على الاختيار الحد الأقصى لنواقل الحمل الثابتة والديناميكية، ودرجات حرارة التشغيل البيئية، وسرعات الدوران المطلوبة، ومتطلبات عزم دوران التروس، والصلابة الهيكلية لإطار التثبيت.

تحليل الحمل الثابت والديناميكي

تتضمن الخطوة الأساسية في الاختيار الهندسي حساب الحد الأقصى للأحمال المحورية والشعاعية والعزمية التي سيواجهها النظام في ظل ظروف التشغيل وحالات البقاء الثابتة القصوى. يقوم المهندسون بتخطيط هذه القوى مقابل منحنى الحد الهيكلي المعتمد لضمان الحفاظ على عامل الأمان المناسب طوال العمليات.

آلية القيادة وتكوين التروس

يعتمد الاختيار بين التكوينات غير المُجهزة أو المُجهزة داخليًا أو المُجهزة خارجيًا على التخطيط المكاني لمحرك القيادة ونظام الترس. يجب أن يتم حساب أسنان التروس للتعامل مع أقصى عزم دوران للتسارع وقوى الكبح في حالات الطوارئ دون المخاطرة بإجهاد الانحناء أو فشل قص الأسنان.

أنظمة التعرض والختم البيئي

تملي بيئات التشغيل اختيار المواد وطلاءات الأسطح وتقنيات الختم. يتطلب البرد الشديد فولاذًا متخصصًا يتحمل درجات الحرارة المنخفضة، بينما تتطلب الإعدادات الصحراوية أو البحرية أختامًا مطاطية من النتريل متعددة الشفاه للخدمة الشاقة وألواح متخصصة مضادة للتآكل للحفاظ على سلامة المكونات الداخلية.

ملخص والوجبات السريعة الرئيسية

محامل الدوران الكروية أحادية الصف كمكونات أساسية في الهندسة الميكانيكية الحديثة، حيث تجمع بين التصميم الهيكلي الانسيابي وقدرة التحميل القوية متعددة المحاور. تبرز تسمح هندسة الاتصال المبتكرة المكونة من أربع نقاط لصف واحد من العناصر المتدحرجة بالقيام بعمل مجموعات أكثر تعقيدًا، مما يؤدي إلى خفض الوزن الهيكلي والبصمات المكانية وتكاليف التصنيع الإجمالية. من خلال توفير خيارات متكاملة لثقوب التركيب، والمجاري المائية الصلبة، والتروس الداخلية أو الخارجية، تعمل هذه الأنظمة على تبسيط تصميم الماكينات الصناعية مع زيادة كفاءة نقل الطاقة إلى الحد الأقصى.

يتطلب اختيار التكوين الدوراني الصحيح تحليلاً دقيقًا للقوى الهيكلية والتحديات البيئية ومتطلبات التروس. عندما تتماشى الهندسة الدقيقة مع معايير التصنيع عالية المستوى، فإن هذه المكونات توفر موثوقية استثنائية وسلاسة تشغيلية وعمر خدمة طويل عبر البيئات الصناعية الأكثر تطلبًا في العالم. لمزيد من المواصفات الفنية وخيارات التصميم الهيكلي القابلة للتخصيص، يمكن للفرق الهندسية عرض الخيارات الصناعية عالية الأداء من خلال التحقق من الكتالوج الرسمي لـ محامل الدوران الكروية ذات الصف الواحد.
