هل سبق لك أن شاهدت حفارًا يبلغ وزنه 20 طنًا وهو يدور بشكل لا تشوبه شائبة في موقع عمل مزدحم وغير متساوٍ؟ إنها أعجوبة حقيقية للهندسة الميكانيكية. مفصل واحد ضخم ومخفي يجعل هذه الحركة السلسة بزاوية 360 درجة ممكنة. ومع ذلك، عندما يفشل هذا المكون الحيوي، يتوقف جهازك عن العمل، وتبدأ تأخيرات المشروع في استنزاف أموال طائلة. في هذا الدليل الشامل، سوف نستكشف التشريح المعقد لحلقات الدوران، ونقوم بتشريح ميكانيكاها الهيكلية، ونقدم رؤى قابلة للتنفيذ ومختبرة ميدانيًا حول خيارات الاستبدال للحفاظ على تشغيل معداتك الثقيلة.

الوجبات السريعة الرئيسية

• التعريف الأساسي: حلقة الدوران عبارة عن محمل كبير لعنصر دوار تم تصميمه خصيصًا لدعم الأحمال الثقيلة وبطيئة الدوران والمعقدة للغاية.

• التشريح الداخلي: يكشف الانهيار الهيكلي القياسي عن حلقة داخلية ثابتة، وحلقة خارجية دوارة، وعناصر دوارة داخلية (كرات أو بكرات)، وفواصل واقية، وأختام شديدة التحمل، وأسنان تروس مدمجة.

• تطبيق الحفار: يعمل هذا المحمل كمرساة ميكانيكية منفردة تربط الهيكل السفلي الثابت بالهيكل العلوي الدوار. إنه يتيح مفصلاً دقيقًا وكامل الدائرة تحت الضغط الشديد.

• الصيانة غير قابلة للتفاوض: يؤدي الالتزام الصارم بفترات التشحيم المنتظمة والفحوصات الروتينية لعزم دوران المسمار إلى منع الغالبية العظمى من حالات فشل المحامل المبكرة في الميدان.

• رؤية المشتري: عند استبدال المحمل، تعد مطابقة حمولة الماكينة الدقيقة والدرجة المعدنية وملف التروس مطلبًا مطلقًا للحفاظ على السلامة الهيكلية.

ما هي حلقة الدوران؟ (شرح الأساسيات)

تحديد جوهر التناوب

في عالم الهندسة الميكانيكية الثقيلة، تعد حلقة الدوران - التي يشار إليها كثيرًا باسم محمل القرص الدوار - مكونًا كبيرًا ومتخصصًا للغاية مصممًا لإدارة مجموعات الأحمال المعقدة في وقت واحد. على عكس محامل العمود البسيطة التي تتعامل مع الوزن في اتجاه واحد فقط، فإن حلقة الدوران تستوعب الأحمال المحورية (الوزن الساكن للآلة إلى الأسفل)، والأحمال الشعاعية (القوى الجانبية جنبًا إلى جنب)، ولحظات الإمالة الهائلة (الرافعة المالية القصوى التي تنشأ عندما تقوم الآلة بتمديد حمولة ثقيلة إلى الخارج). وبالتالي، فهو بمثابة الأساس الدوراني الأساسي للآلات الثقيلة.

وبالنظر إلى اتجاهات الصناعة الحالية، يشهد قطاع الآلات الثقيلة تحولًا نهائيًا نحو الصيانة التنبؤية والمعايير المعدنية المحسنة. تدفع متطلبات البنية التحتية العالمية الشركات المصنعة إلى تطوير مكونات تتمتع بمرونة هيكلية أعلى وبأحجام أكثر إحكاما. أصبحت عمليات المعالجة الحرارية المتقدمة والتصلب الأعمق للمجاري المائية هي الأساس الجديد. نظرًا لأن تقليل فترات التوقف غير المخطط لها أصبح الآن هو المحرك الأساسي لإدارة الأسطول، فإن توفير مصادر موثوقة يعد محمل الدوران للحفارة مع التبريد عالي التردد الذي تم التحقق منه أمرًا بالغ الأهمية لعمليات نقل التربة الحديثة.

حلقة الدوران مقابل المحامل القياسية

يعد فهم الفرق الأساسي بين المحامل القياسية وحلقات الدوران أمرًا حيويًا لتشخيص الآلات بشكل صحيح. عادة ما تكون المحامل القياسية، مثل تلك الموجودة في محاور عجلات السيارات أو المحركات الكهربائية عالية السرعة، مدمجة. يتم ضغطها على عمود مركزي ومصممة للدوران السريع والمستمر. وفي تناقض صارخ، فإن حلقات الدوران ضخمة، وتفتقر تمامًا إلى عمود مركزي، وهي مصممة خصيصًا للحركات البطيئة والمتأرجحة.

تشريح حلقة الدوران: كيف يعمل؟

لتشخيص مشكلات الآلات بدقة، يجب على الموظفين الفنيين تصور التشريح الداخلي لهذا المكون. يكشف التصميم الهيكلي عن مجموعة مصممة هندسيًا للغاية لتحقيق أقصى قدر من المتانة في ظل الضغط الشديد والمتكرر.

الحلقات الداخلية والخارجية

يتكون الأساس من حلقتين ضخمتين من الفولاذ المطروق. عادةً، يتم تثبيت حلقة واحدة بشكل آمن على القاعدة الثابتة للماكينة (الهيكل السفلي للمسار)، بينما يتم تثبيت الحلقة المقابلة على المنصة الدوارة (الكابينة ومبيت المحرك). تحتوي هذه الحلقات على مجاري مائية مُشكَّلة بدقة باستخدام الحاسب الآلي. هذه الأخاديد المتصلبة بعمق هي بالضبط المكان الذي تنتقل إليه العناصر المتدحرجة.

العناصر المتداول والفواصل

تقع العناصر المتدحرجة بشكل آمن بين الحلقات الداخلية والخارجية. إنها تقلل الاحتكاك بشكل كبير أثناء الدوران الثقيل. اعتمادًا على متطلبات الحمل المحددة، يمكن أن تكون هذه كرات فولاذية صلبة أو بكرات أسطوانية. بالنسبة لنقل التربة للخدمة الشاقة، يستخدم المهندسون في كثير من الأحيان تصميمات ذات بكرات متقاطعة أو تكوينات كروية مزدوجة الصف. تعمل هذه التصميمات الهندسية المحددة على زيادة مساحة الاتصال داخل مجرى السباق إلى أقصى حد، مما يؤدي إلى توزيع الضغط الشديد بشكل فعال. علاوة على ذلك، يتم وضع فواصل النايلون أو الأقفاص النحاسية بشكل استراتيجي بين هذه العناصر لمنعها من الاحتكاك ببعضها البعض.

تكامل أسنان التروس

السمة المميزة المرئية في أي محمل قرص دوار للخدمة الشاقة تقريبًا هي تكامل أسنان التروس. يمكن تشكيل هذه الأسنان مباشرة في الحلقة الداخلية أو الحلقة الخارجية. في الإعداد القياسي للحفار، يتميز المحرك الهيدروليكي المتأرجح بترس صغير يتشابك مباشرة مع أسنان المحمل. عندما يجبر الضغط الهيدروليكي المحرك المتأرجح على تدوير الترس الصغير، فإنه يدفع أسنان التروس، مما يجبر الهيكل العلوي بأكمله على الدوران.

الدور الحاسم في عمليات الحفارات

التعامل مع لحظات الإمالة الهائلة

يتم الاختبار الهندسي الحقيقي لمحمل الحفار أثناء عمليات الحفر النشطة والعنيفة. تصور حفارة تطفو على جسر شديد الانحدار. يقوم المشغل بتمديد ذراع الرافعة بالكامل ليغرف دلوًا مملوءًا بالطين الكثيف الرطب. يؤدي هذا الإجراء إلى إنشاء تأثير رافعة شديد. يحاول الوزن الموجود في نهاية ذراع الرافعة بقوة سحب الكابينة للأمام. وفي الوقت نفسه، يقاوم ثقل الموازنة الثقيل المصنوع من الحديد الزهر في الخلف، ويحاول سحبه إلى الخلف. تخلق هذه القوة المعاكسة العنيفة 'لحظة إمالة' هائلة. ويعمل المفصل الدوراني كمرساة نهائية، حيث يمتص بأمان قوى الرفع القصوى هذه.

تمكين الدقة 360 درجة

بالإضافة إلى القوة الهيكلية الخام، يوفر المحمل دقة تشغيلية حاسمة. يتطلب حفر الخنادق بجانب الطريق السريع أو تحميل شاحنات تفريغ عالية الجوانب دورانًا سلسًا ومستمرًا. يضمن المفصل الذي يعمل بشكل صحيح أن المشغل يمكنه تأرجح الكابينة بدقة ملليمتر. أي تردد أو ربط أو اهتزاز غير متوقع يضر بشدة بسلامة الموقع والكفاءة التشغيلية اليومية.

أهم العلامات التي تشير إلى أن المحمل الخاص بك يحتاج إلى الاستبدال

يجب على مشغلي الآلات أن يظلوا يقظين باستمرار بحثًا عن علامات التدهور. نظرًا لأن هذه المكونات تتعرض لضغط هائل، فإن التآكل في نهاية المطاف أمر لا مفر منه. إن تحديد الفشل مبكرًا يمنع حدوث أعطال كارثية في منتصف مشروع بالغ الأهمية.

اللعب المفرط أو تمايل الكابينة

المؤشر المادي الأكثر تحديدًا للمحمل البالي هو 'التشغيل' أو الخلوص الزائد. على مدار آلاف ساعات التشغيل، تتآكل الكرات الفولاذية الصلبة ومجرى السباق ببطء بسبب الاحتكاك. وهذا يخلق فجوة مادية داخل المحمل. عندما يقوم المشغل بإيقاف حركة التأرجح، لا ينبغي أن تهتز الكابينة. إذا لاحظت حركة تأرجح مميزة عند تطبيق ضغط الجرافة لأسفل، فهذا يشير إلى تدهور شديد في مجرى السباق. يقوم فنيو الصيانة بقياس هذا التآكل بدقة باستخدام مؤشر الاتصال المغناطيسي. إذا تجاوز اللعب الرأسي المسموح به من قبل الشركة المصنعة، يكون الاستبدال إلزاميًا.

أصوات الطحن أو الفرقعة أو النقر

آلة صحية تطن بهدوء أثناء دورة التأرجح. على العكس من ذلك، إذا لاحظت طحنًا شديدًا، أو فرقعة مفاجئة، أو نقرًا معدنيًا مميزًا يتردد صدى من قلب الماكينة، فهذا يعني أن التدهور الهيكلي يحدث بالفعل. تشير هذه الأصوات المعدنية المزعجة عادةً إلى كسر العناصر الداخلية المتدحرجة. إذا تجاهلت، فشل محمل الدوران 20 طنًا للحفارة في النهاية، مما قد يؤدي إلى إتلاف محرك التأرجح الهيدروليكي. سيتم قفل

نشارة معدنية في الشحوم المطهرة

توفر الصيانة الروتينية فرصة ممتازة للتشخيص المبكر. عند ضخ شحم جديد إلى المحمل، يتم التخلص من الشحم القديم بشكل طبيعي عبر الأختام المطاطية. لا تمسح هذا ببساطة. فحصها عن كثب. يعد وجود رقائق معدنية لامعة أو نشارة فولاذية خشنة علامة تحذير خطيرة. إنه يقدم دليلاً ماديًا لا يمكن إنكاره على أن مجرى السباق الداخلي يتفكك بشكل نشط.

كيفية اختيار البديل المناسب (المعايير الهندسية)

إن اختيار البديل ليس عملية تسمح بالتخمين. تعتمد السلامة الميكانيكية للآلة بأكملها على التوافق الهندسي الدقيق. عندما يحتاج المشغل إلى شراء مكون جديد، فإن التقييم الدقيق للمعايير الفنية المحددة يضمن السلامة التشغيلية.

مطابقة حمولة الآلة والمعادن

المقياس الأساسي للاختيار هو الوزن التشغيلي للآلة. بالنسبة لمعدات البناء متوسطة الحجم، تعتبر فئة 20 طنًا معيارًا صناعيًا على نطاق واسع. تتطلب الآلات في هذه الفئة أعماق تصلب مجاري المياه محددة للغاية.

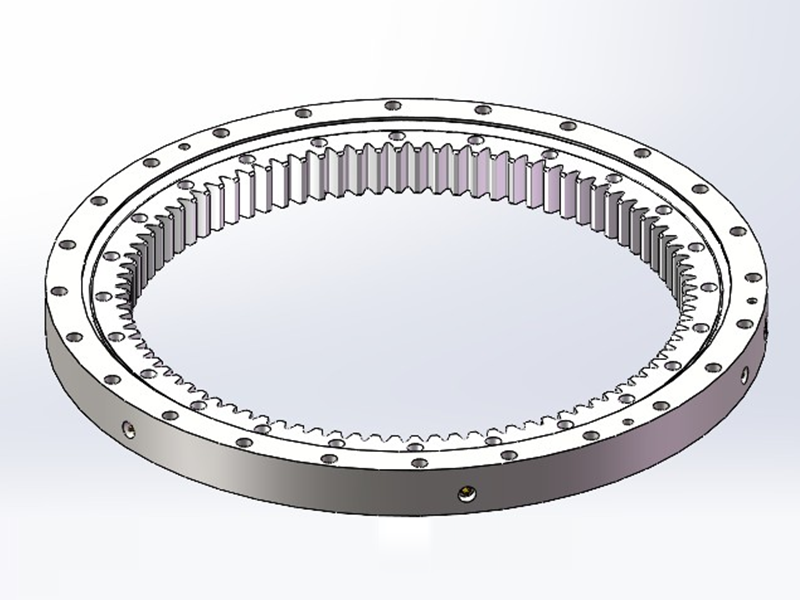

عند تقييم خيارات ما بعد البيع، يجب أن يظل التركيز بالكامل على مواصفات المواد. شراء مكون موثق جيدًا، مثل يوفر محمل الدوران QND1220-32Z7-CZ للحفارة موثوقية ميكانيكية مكافئة لأجزاء OEM مع تحسين ميزانية الصيانة. العامل الحاسم هو التحقق من أن الشركة المصنعة تستخدم الفولاذ الممتاز 50Mn أو 42CrMo. علاوة على ذلك، يجب أن يخضع مجرى السباق للتبريد بالحث عالي التردد لتحقيق صلابة تتراوح بين 55-60 HRC. سوف تفشل أجزاء ما بعد البيع ذات الطبقة المنخفضة المصنوعة من الفولاذ A3 غير المعالج بسرعة في ظل لحظات الميل الشديدة.

التحقق من التسامح الأبعاد

لا يمكن أن تعمل حلقة الدوران إذا لم تتم محاذاتها فعليًا مع الهيكل السفلي. يجب على الموظفين الفنيين التحقق بدقة من ملف سن الترس (التأكد من تطابقه بشكل مثالي مع ترس الترس الصغير للمحرك المتأرجح). بالإضافة إلى ذلك، يجب أن تكون محاذاة فتحة الترباس - على وجه التحديد الكمية والقطر وقطر دائرة الملعب (PCD) - متطابقة تمامًا. انحراف ولو بمقدار ملليمتر واحد سيجعل المحمل عديم الفائدة.

أفضل ممارسات التثبيت والصيانة

يتم تحديد العمر التشغيلي للمحمل الدوراني للخدمة الشاقة بشكل كبير من خلال بروتوكولات الصيانة التي يتم تنفيذها مباشرة بعد التثبيت. حتى المكونات المعدنية عالية الجودة سوف تتحلل بسرعة إذا تعرضت للتزييت غير المناسب.

بروتوكولات التشحيم المناسبة

لتعظيم عمر الخاص بك محمل الدوران للحفارة ، يجب التعامل مع التشحيم كأولوية. فهو يقلل من الاحتكاك بين المعادن ويعمل كحاجز سائل ثانوي ضد الملوثات. تملي إجراءات التشغيل القياسية استخدام الشحوم المستندة إلى الليثيوم ذات الضغط الشديد (EP)، عادةً ما تكون NLGI Grade 2، والتي تم تركيبها خصيصًا باستخدام ثاني كبريتيد الموليبدينوم.

ومن الأهمية بمكان، عند تشحيم مجرى السباق، يجب على الفنيين تدوير الهيكل العلوي للحفار ببطء. يؤدي حقن الشحوم في المحمل الثابت إلى إنشاء مناطق ضغط موضعية. يمكن لهذا الخطأ أن يؤدي بسهولة إلى تفجير الأختام المطاطية الرقيقة مع ترك الجانب الآخر من مجرى السباق جافًا تمامًا.

عزم دوران الترباس ونزاهة الختم

يتم تأمين المحمل باستخدام مسامير ذات قوة شد عالية (عادة من الدرجة 10.9 أو 12.9). يتطلب التثبيت تشديد هذه البراغي في نمط متقاطع أو 'نجمة' محدد باستخدام مفتاح عزم الدوران الهيدروليكي المعاير. بعد التثبيت، يجب أن يتم التحقق الأول من عزم الدوران بعد 100 ساعة من التشغيل الأولي.

بالإضافة إلى ذلك، فإن أختام مطاط النتريل بوتادين (NBR) هي خط الدفاع الأول على الإطلاق. تعمل الحفارات في بيئات شديدة الكشط. إذا تمزق الفقمة، فسوف يتسلل رمل السيليكا إلى مجرى السباق. بمجرد خلط الرمل مع الشحوم الداخلية، فإنه يشكل مركبًا شديد الكشط يقوم بطحن الفولاذ المتصلب بشكل منهجي. فحص هذه الأختام أسبوعيا.

خاتمة

إن حلقة الدوران هي البطل المجهول لاستقرار الآلات الثقيلة. إن فهم تصميمها المعقد يمكّن المشغلين من إجراء صيانة استباقية قائمة على الأدلة. إن تجاهل علامات الإنذار المبكر - مثل تمايل الكابينة أو طحن المعادن - يؤدي حتمًا إلى حدوث أعطال ميكانيكية متتالية تدمر الجداول الزمنية للمشروع. إذا ظهرت على جهازك علامات التآكل، فلا تنتظر حدوث عطل كارثي. تحقق دائمًا من المواصفات الدقيقة للحمولة والعتاد، واستكشف البدائل المصممة بدقة للعثور على المواصفات الدقيقة محمل الدوران للحفارة لأسطولك في MASFY، مما يضمن المضي قدمًا في مشاريعك الصعبة دون انقطاع.

الأسئلة المتداولة (الأسئلة الشائعة)

ما المدة التي يدوم فيها محمل الدوران للحفارة عادةً؟

في ظل ظروف التشغيل القياسية والالتزام الصارم ببروتوكولات الصيانة، فإن محمل القرص الدوار عالي الجودة يدوم عادةً ما بين 5000 و10000 ساعة تشغيل. ومع ذلك، فإن الآلات التي تعمل في بيئات شديدة التآكل، أو الظروف المغمورة، أو تطبيقات رفع الصخور الثقيلة المستمرة قد تواجه انخفاضًا كبيرًا في عمر المكونات. التشحيم المستمر هو المتغير الأساسي الذي يمتد هذا الإطار الزمني.

هل يمكن إصلاح حلقة الدوران التالفة أم يجب استبدالها؟

بمجرد ظهور تشظي في مجرى السباق الفولاذي الداخلي (تقشر المعدن المتصلب) أو تعرض أسنان التروس للخطر من الناحية الهيكلية، لا يمكن إصلاح المحمل بأمان. في حين أنه يمكن في بعض الأحيان معالجة الأضرار السطحية التي لحقت بأختام الغبار المطاطية الخارجية باستخدام شرائط مانعة للتسرب بديلة، فإن التآكل الميكانيكي الداخلي يغير بشكل أساسي هندسة الحاملة. إن الاستبدال الكامل للمكونات هو الحل الهندسي الوحيد القابل للتطبيق.

ما نوع الشحوم الذي يجب استخدامه في حلقة الدوران للحفارة؟

تتطلب المواصفات الهندسية عمومًا شحمًا يعتمد على الليثيوم عالي الضغط (EP)، ويتم تصنيفه عادةً بدرجة NLGI Grade 2. وقد تم تصميم هذه التركيبة المحددة لمقاومة غسل الماء والحفاظ على لزوجته تحت قوى التكسير الهائلة. يوصى بشدة باستخدام إضافات مثل ثاني كبريتيد الموليبدينوم لتوفير طبقة إضافية من تقليل الاحتكاك.

ما هي تكلفة استبدال حلقة الدوران في الحفار؟

تختلف التكلفة الإجمالية بشكل كبير بناءً على حمولة الماكينة وما إذا كنت تختار OEM أو قطع غيار ما بعد البيع المتميزة. بالنسبة للحفارة القياسية التي يبلغ وزنها 20 طنًا، يمكن أن تتراوح تكلفة المكون العاري من بضعة آلاف من الدولارات إلى أكثر من عشرة آلاف دولار بالنسبة لتصنيع المعدات الأصلية. ومع ذلك، فإن العمل هو عامل رئيسي. تتطلب العملية معدات رفع ثقيلة لفصل الكابينة عن الهيكل السفلي، وغالبًا ما تضيف 15 إلى 25 ساعة من العمل الميكانيكي المتخصص إلى الفاتورة النهائية.

هل يمكنني تشحيم حلقة الدوران بشحم الهيكل القياسي؟

لا، إن شحم الهيكل القياسي غير كافٍ للأحمال الشديدة التي يتحملها محمل القرص الدوار. سوف ينضغط الشحم القياسي من بين العناصر المتدحرجة تحت لحظات إمالة شديدة، مما يؤدي إلى تلامس المعدن الجاف. يجب عليك استخدام شحم الضغط الشديد (EP) المصمم خصيصًا للأحمال الثقيلة لمنع فشل مجرى السباق المبكر.
