Abres una caja de transmisión de alta resistencia y ¿qué ves? Ejes, engranajes y mucho aceite. Ya sea que esté conduciendo por la autopista, operando una cinta transportadora industrial o maniobrando equipos de construcción de gran tamaño, una caja de cambios trabaja incansablemente detrás de escena. Estos sistemas mecánicos transmiten potencia y dictan la velocidad. Pero, ¿qué es lo que realmente mantiene esos engranajes internos girando sin problemas sin destrozarse entre sí?

La respuesta está en los rodamientos. Son los héroes anónimos absolutos de la ingeniería mecánica. Manejan silenciosamente fuerzas inmensas, pero su configuración exacta sigue siendo un misterio para muchos operadores. La cantidad real de unidades de soporte dentro de una transmisión depende completamente del tamaño de la máquina, el diseño arquitectónico y el propósito operativo. Piénselo. Una pequeña caja de engranajes de bomba maneja una fracción del estrés en comparación con una excavadora de minería.

En esta guía completa, desglosaremos exactamente cómo calcular el número de rodamientos en varias cajas de engranajes desde la perspectiva de un ingeniero de campo. Específicamente, aprenderá por qué estos componentes son esenciales, cómo detectar los primeros signos de falla mecánica y cómo las piezas especializadas de servicio pesado interactúan con los sistemas planetarios para mover montañas.

Conclusiones clave

• La regla de 'dos por eje': la mayoría de los sistemas de engranajes estándar utilizan un mínimo de dos unidades de soporte por eje para mantener una alineación estricta y soportar cargas operativas.

• El número varía según la complejidad: un reductor de velocidad simple de una sola etapa puede contener solo cuatro rodamientos. Por el contrario, las transmisiones automotrices altamente complejas o los sistemas planetarios industriales utilizan fácilmente de 10 a 20 o más.

• No todos los engranajes necesitan un rodamiento: los engranajes fijados directamente a un eje principal comparten la red de soporte de ese eje. Sin embargo, los engranajes 'inactivos' independientes requieren sus propios sistemas de rodillos internos.

• Sinergia de maquinaria pesada: en el sector de la construcción, las cajas de cambios giratorias internas funcionan directamente en conjunto con componentes externos masivos para manejar inmensas cargas rotacionales de manera segura.

• El mantenimiento es clave: los chirridos audibles, la generación excesiva de calor y las señales de vibración anormales son los principales indicadores de campo del desgaste interno.

La respuesta corta: ¿Cuántos rodamientos hay en una caja de cambios?

Determinar el recuento exacto dentro de una carcasa requiere una comprensión básica de su arquitectura interna. No existe una cifra universal que sirva para todos. Más bien, el total lo dicta el número de ejes giratorios, el tipo de engranaje empleado y la aplicación específica del sistema mecánico.

La regla estándar de 'dos por eje'

En la práctica, cualquier eje giratorio sometido a una carga física debe estar anclado. Si no es así, se producirá desviación, tambaleo y, finalmente, un fallo catastrófico. Esta necesidad da lugar a la regla fundamental de 'dos por eje' en el diseño mecánico. Cada cilindro giratorio primario dentro de una transmisión normalmente requiere al menos dos puntos de anclaje. Necesita uno colocado en el extremo de transmisión y otro en el extremo opuesto.

Esta configuración de doble soporte es fundamental para gestionar vectores de fuerza complejos. Si un eje estuviera sostenido por un solo anclaje, el efecto voladizo resultante causaría una desalineación inmediata. En consecuencia, esto provoca un desgaste severo de los dientes y un bloqueo repentino de la transmisión.

Curiosamente, si nos fijamos en la trayectoria actual de la ingeniería de maquinaria pesada, se está produciendo un cambio enorme en este momento. Los equipos son cada vez más compactos, pero las demandas de par se están disparando. Los fabricantes están dejando de simplemente empaquetar más rodamientos en una carcasa para soportar la carga. En cambio, la tendencia de la industria se inclina fuertemente hacia diseños de alta densidad de potencia. Los ingenieros están utilizando menos unidades altamente especializadas forjadas con acero ultralimpio. Esta reducción estratégica en el número de rodamientos minimiza las pérdidas por fricción parásitas, reduce los posibles puntos de falla y mejora drásticamente la eficiencia mecánica general.

Cálculo por tipo de caja de cambios

Al aplicar el principio de dos por eje y analizar la complejidad del tren de engranajes, los técnicos de campo pueden estimar con precisión el recuento total antes de tocar una llave.

• Caja de cambios de una sola etapa: con un eje de entrada y un eje de salida, estas unidades simples generalmente albergan exactamente 4 rodamientos. Son comunes en bombas pequeñas y transportadores livianos.

• Caja de cambios de dos etapas: Al utilizar un eje de entrada, uno intermedio y uno de salida, estas configuraciones generalmente requieren 6 rodamientos.

• Multietapa / Planetario: La maquinaria industrial pesada y las turbinas eólicas suelen tener de 4 a 5+ ejes. Esto lleva el recuento de 8 a más de 15 rodamientos.

• Transmisión manual automotriz: debido a que contienen ejes principales, contraejes y engranajes locos independientes, el recuento se dispara. No es raro encontrar entre 10 y 20+ rodamientos en una transmisión manual estándar de un vehículo de pasajeros.

¿Cada engranaje necesita un rodamiento de bolas?

Una duda frecuente en los talleres de mantenimiento es si los elementos de soporte se instalan directamente sobre los engranajes o sobre los ejes. La respuesta depende enteramente de cómo interactúa el engranaje con el cilindro de acero sobre el que descansa.

Engranajes fijos frente a engranajes locos

Imagínese derribar un reductor de velocidad estándar en su banco de trabajo. Rápidamente notará que los engranajes fijados permanentemente a un eje no poseen sus propias estructuras de soporte independientes. Estos componentes generalmente se aseguran mediante ajustes de interferencia ajustados, chavetas Woodruff o estrías. Debido a que están firmemente bloqueados en su lugar, giran exactamente a la misma velocidad que el eje. Dependen completamente de los cojinetes principales que sostienen los extremos de ese conjunto.

Por el contrario, los engranajes locos operan bajo un conjunto de reglas completamente diferente. Un engranaje loco está diseñado para girar independientemente del eje sobre el que se asienta. Un ejemplo clásico es la marcha atrás en la transmisión manual de un automóvil. Debido a que este engranaje gira a una velocidad diferente a la del eje estacionario o contrarrotante que se encuentra debajo, debe contener su propio sistema interno de reducción de fricción. En estos escenarios específicos, los ingenieros suelen utilizar rodamientos de agujas. ¿Por qué? Porque ofrecen una capacidad de carga excepcionalmente alta y requieren un espacio radial mínimo.

¿Por qué las cajas de cambios necesitan rodamientos? (Funciones principales)

Dejemos una cosa clara. Estos componentes no son meros soportes pasivos. Son interfaces de alta ingeniería que permiten que los sistemas mecánicos de transmisión de potencia funcionen bajo estrés extremo.

Reducción de la fricción y gestión del calor

Cuando las superficies metálicas rozan entre sí a miles de revoluciones por minuto bajo un par intenso, generan una fricción extrema. Sin un intermediario, el contacto directo de metal con metal entre un eje giratorio y una carcasa de hierro fundido estacionaria produciría suficiente calor para fundir los componentes. Los rodamientos utilizan elementos rodantes (esferas o cilindros) para convertir la fricción por deslizamiento en fricción por rodadura. Esto reduce drásticamente la resistencia térmica. También permite una disipación eficiente del calor hacia el baño de aceite circundante.

Distribución de carga y alineación de ejes

Los engranajes en movimiento actúan como palancas, generando vectores de fuerza intensos y complejos. Las unidades de soporte son responsables de absorber estas fuerzas para proteger los frágiles dientes del engranaje. Incluso un solo milímetro de desalineación lateral altera el patrón de contacto. Esto hace que los engranajes de acero endurecido se muelen, se astillen o se deshilachen por completo. Los rodamientos de precisión bloquean la distancia central entre los ejes en su lugar, asegurando una alineación perfecta incluso bajo expansión térmica.

Tipos comunes de rodamientos que se encuentran en cajas de cambios

Los fabricantes no se limitan a adivinar qué piezas utilizar. Seleccionan componentes internos basándose en rigurosos perfiles de carga matemáticos, velocidades de rotación y estrictas restricciones espaciales dentro de la carcasa.

Rodamientos rígidos de bolas

Estos son el tipo más ubicuo que se encuentra en aplicaciones de trabajo liviano a mediano. Son muy eficientes para adaptarse a altas velocidades de rotación (RPM) y ofrecen una fricción increíblemente baja. Si bien destacan en el manejo de fuerzas radiales, su capacidad para un gran empuje axial es algo limitada.

Rodamientos de rodillos (cilíndricos y cónicos)

Cuando las aplicaciones industriales exigen capacidades de carga masivas, los ingenieros descartan las esferas en favor de los cilindros. Debido a que utilizan contacto lineal en lugar de contacto puntual, pueden distribuir fuerzas radiales masivas sin sufrir deformación plástica.

Además, los rodamientos de rodillos cónicos son absolutamente cruciales en el diseño de la transmisión. Su forma cónica les permite manejar cargas radiales pesadas y cargas de empuje elevadas simultáneamente. Casi universalmente encontrará ejes de anclaje que cuentan con engranajes helicoidales.

Rodamientos de agujas

Los rodamientos de agujas son un subconjunto especializado que presenta rodillos largos e increíblemente delgados. Su principal ventaja es un perfil notablemente bajo. Esto los convierte en la mejor opción para restricciones espaciales estrictas. Como se mencionó anteriormente, son el estándar de la industria para la colocación interna dentro de engranajes locos independientes y conjuntos planetarios complejos.

Maquinaria pesada: cajas de cambios y la sinergia de los rodamientos de giro

Al pasar de aplicaciones automotrices estándar a maquinaria de construcción pesada, la escala y la complejidad de estos sistemas aumentan exponencialmente. En equipos como excavadoras, grúas y palas mineras, las cajas de cambios no solo transmiten velocidad. Mueven cientos de toneladas de masa contra fuerzas gravitacionales extremas.

Cómo las cajas de cambios giratorias impulsan el movimiento de la excavadora

Una excavadora se basa en un componente especializado conocido como caja de cambios de giro para girar su enorme estructura superior en relación con el tren de aterrizaje de orugas. Este mecanismo suele ser una caja de cambios planetaria de varias etapas. Debido a que los sistemas planetarios distribuyen el torque a través de múltiples engranajes planetarios simultáneamente, son altamente eficientes para multiplicar la fuerza en espacios compactos. Dentro de este accionamiento de giro encontrará una disposición altamente concentrada de cojinetes robustos que soportan el engranaje solar, el portasatélites y el eje de salida.

La conexión con el mecanismo de giro

Si bien los componentes internos de la caja de cambios de giro gestionan el par de rotación, la caja de cambios en sí no puede soportar físicamente el peso estructural de la excavadora. En cambio, el piñón de la caja de cambios engrana directamente con una enorme plataforma giratoria externa. Aquí es donde un especializado El cojinete de giro de 150 toneladas para excavadoras grandes se convierte en la interfaz mecánica fundamental.

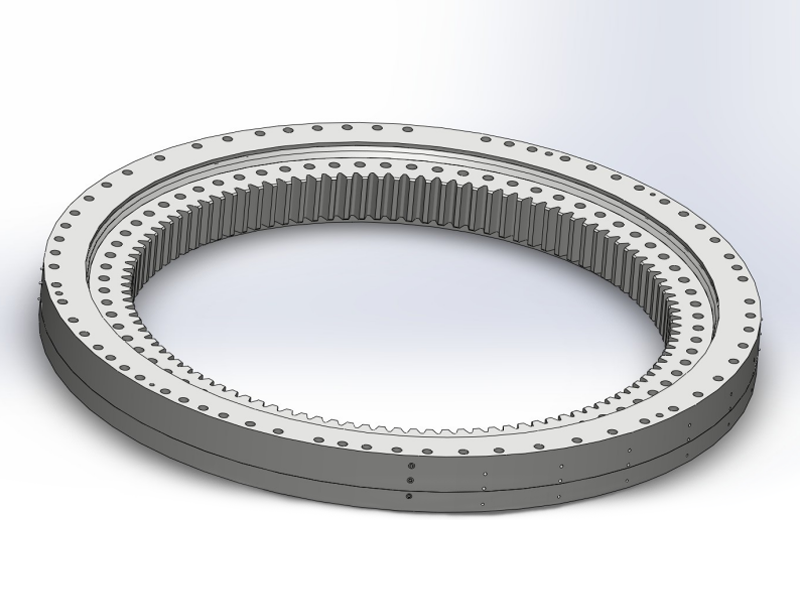

Tomemos, por ejemplo, las rigurosas exigencias de una máquina de 150 toneladas. La corona giratoria debe soportar combinaciones de carga extremas y simultáneas. Soporta el enorme peso axial de la estructura superior, las fuerzas centrífugas radiales durante la rotación rápida y los brutales momentos de vuelco ejercidos cuando se extiende un brazo completamente cargado. Para sobrevivir a esto, los componentes premium como la especificación 134-45-2249 suelen utilizar un diseño de rodillos cilíndricos de tres filas. Esto separa las cargas axiales y radiales en diferentes canales, asegurando la máxima integridad estructural. Mientras funciona la caja de cambios de giro interno, su piñón impulsa los dientes de esta corona giratoria. La sinergia aquí es primordial. Una falla en la caja de cambios interna hará que el piñón se desalinee, destruyendo rápidamente el anillo externo.

Signos de desgaste y modos de falla comunes

A pesar de su robusta construcción metalúrgica, estos componentes son elementos de desgaste con una vida útil finita. Reconocer los primeros indicadores empíricos de degradación puede evitar fallas catastróficas y semanas de costosas paradas operativas. Una transmisión defectuosa no sólo cuesta piezas; cuesta miles de dólares en pérdida de productividad.

Síntomas de rodamientos de caja de cambios defectuosos

Los técnicos de mantenimiento experimentados confían en indicadores de diagnóstico específicos para identificar el desgaste interno antes de que provoque un bloqueo completo:

• Emisiones acústicas: La maquinaria sana funciona con un zumbido suave y constante. Un chirrido o aullido que cambia de tono en correlación directa con las RPM del motor es a menudo el primer indicador de fatiga del elemento rodante. Un chirrido áspero suele indicar que la jaula interna ha fallado por completo.

• Anomalías de vibración: la vibración mecánica excesiva transmitida a través de la carcasa exterior es un síntoma mensurable de problemas de espacio interno. Al diagnosticar componentes externos masivos como un Los equipos industriales utilizan con frecuencia el análisis de vibración por transformada rápida de Fourier (FFT). Esto detecta picos de frecuencia específicos que se correlacionan con defectos microscópicos del subsuelo.

• Irregularidades térmicas: los componentes defectuosos generan un exceso de fricción. Esto se manifiesta como puntos calientes localizados en la carcasa exterior, fácilmente visibles con una cámara termográfica.

Causas principales del fracaso

Comprender las causas fundamentales de las fallas mecánicas es esencial para implementar estrategias efectivas de mantenimiento preventivo. La falta de lubricación es el principal culpable. Un espesor insuficiente de la película de aceite permite el contacto de metal con metal, lo que provoca microsoldadura y una rápida degradación térmica. Además, la contaminación por suciedad o agua actúa como una pasta abrasiva que raya agresivamente las pistas de rodadura pulidas. Finalmente, la sobrecarga constante más allá de la capacidad nominal del fabricante acelera la fatiga del metal, provocando microfisuras en el subsuelo que eventualmente se desprenden en un proceso conocido como desconchado.

Criterios de selección: elección de los rodamientos de caja de cambios adecuados

Al diseñar un nuevo sistema de transmisión o especificar piezas de repuesto, seleccionar el componente correcto implica cálculos matemáticos y ambientales rigurosos. Una unidad de tamaño insuficiente sufrirá fatiga prematura. Por el contrario, uno de gran tamaño añade peso innecesario y fricción parásita.

Clasificaciones de capacidad de carga y velocidad (RPM)

Las métricas principales para la selección son la clasificación de carga dinámica (C) y la clasificación de carga estática (C0). Los ingenieros calculan el par máximo de los ejes y lo convierten en fuerzas radiales y axiales. El componente elegido debe ser capaz de soportar estas cargas manteniendo su vida útil L10. Esta es la vida útil calculada estadísticamente en la que el 90% de un grupo de muestra seguirá operativo. La velocidad es igualmente crítica. Operar más allá de la velocidad límite hará que el lubricante se descomponga rápidamente debido a las fuerzas centrífugas extremas.

Factores ambientales y sellado

Los entornos operativos dictan en gran medida los requisitos de sellado y materiales. Una unidad motriz que opera en una instalación con clima controlado tiene requisitos muy diferentes a los de una que opera en una mina a cielo abierto. Para aplicaciones de servicio pesado que requieren Coronas de orientación para excavadoras de servicio pesado , la protección del medio ambiente es primordial. Estos componentes de alto nivel deben contar con sellos de labio de fluoroelastómero avanzados para evitar la entrada de polvo de sílice abrasivo y humedad, garantizando la integridad interna en las condiciones más duras del lugar de trabajo.

Consejos de repuesto para rodamientos de cajas de cambios

Cuando un componente interno llega al final de su vida útil, cumplir estrictos protocolos de reemplazo es vital para restaurar el equipo a las especificaciones de fábrica. Los atajos aquí le costarán caro más adelante.

Cuándo reemplazar versus reparar

Debido a que se someten a ciclos de trabajo idénticos dentro de un baño de aceite compartido, si una unidad falla debido a la fatiga, las demás sin duda se acercan al final de su vida útil operativa. Las mejores prácticas en mantenimiento industrial dictan que cuando se desmonta una carcasa por una falla, se deben reemplazar todos los elementos de soporte y sellos simultáneamente. Reemplazar solo una pieza es una falsa economía. Casi garantiza un desmontaje secundario unos meses después.

Mejores prácticas para la instalación

La instalación incorrecta es responsable de un porcentaje asombroso de fallas prematuras. Los técnicos deben evitar el uso de martillos de acero para forzar piezas sobre un eje. Los impactos provocan 'brinelling': abolladuras microscópicas en la pista de rodadura causadas por los elementos rodantes. Esto compromete inmediatamente la integridad estructural incluso antes de que la máquina se encienda. En cambio, los profesionales utilizan calentadores de inducción térmica para expandir de forma segura el anillo interior. Esto le permite deslizarse suavemente sobre el eje y bloquearse en su lugar mientras se enfría.

Conclusión

Los cojinetes de la caja de cambios son la base fundamental que mantiene la alineación, reduce la fricción interna y transfiere potencia de forma segura. El número exacto dentro de su maquinaria depende completamente del diseño arquitectónico específico, desde cuatro en un simple reductor hasta docenas en una compleja transmisión automotriz.

Los equipos pesados ​​dependen de la sinergia perfecta entre estos componentes de accionamiento internos y estructuras externas masivas para lograr una rotación suave y confiable. La lubricación adecuada, el control proactivo de las vibraciones y el mantenimiento oportuno son las claves absolutas para prolongar la vida útil de estas piezas vitales. Ignoralos y tu equipo se convertirá rápidamente en un pisapapeles muy caro.

Cuando llegue el momento de realizar mantenimiento, elija siempre reemplazos de alta calidad diseñados para sus requisitos de carga específicos. Si está dando servicio a maquinaria de construcción pesada y desea eliminar costosos tiempos de inactividad, asegúrese de obtener Cojinetes giratorios premium para excavadoras grandes de Masfy Slewing Ring para garantizar la seguridad operativa y la durabilidad a largo plazo en el lugar de trabajo.

Preguntas frecuentes (Preguntas frecuentes)

¿Puede funcionar una caja de cambios sin rodamientos?

No. Son un requisito fundamental para cualquier sistema de engranajes cerrado. Sin ellos, los ejes de acero giratorios rozarían directamente contra la carcasa metálica estacionaria. Esta fricción absoluta generaría un calor inmenso en cuestión de segundos, lo que provocaría que los materiales se irritaran, se expandieran y eventualmente se soldaran entre sí. Además, sin un soporte de alineación preciso, los dientes del engranaje se atascarían y romperían inmediatamente bajo la carga de torsión.

¿Cuánto suelen durar los rodamientos de la caja de cambios?

La vida útil depende en gran medida de la aplicación, el perfil de carga y el programa de mantenimiento. En entornos industriales, las unidades de servicio pesado generalmente están diseñadas para lograr una vida útil L10 de 10 000 a más de 50 000 horas de funcionamiento. En aplicaciones automotrices, generalmente están diseñados para durar toda la vida útil del vehículo (a menudo más de 150,000 millas), siempre que el líquido de la transmisión se reemplace a los intervalos recomendados para evitar la contaminación.

¿Cuál es el rodamiento más común utilizado en una transmisión manual?

Las transmisiones manuales utilizan predominantemente una combinación de rodamientos de rodillos cónicos y rodamientos de agujas. Los diseños cónicos se colocan en los extremos del eje principal y el contraeje porque destacan en el manejo de las fuerzas de empuje axial generadas por los engranajes helicoidales. Los diseños de agujas, que tienen un perfil muy delgado, generalmente se instalan debajo de los engranajes de velocidad individuales, lo que les permite girar de forma independiente cuando no están acoplados.

¿Cómo sé qué tamaño de rodamiento tiene mi caja de cambios?

El método más preciso de identificación es localizar el número de pieza alfanumérico estandarizado grabado con láser o estampado en el anillo exterior o interior (por ejemplo, 6205-2RS). Si el número está desgastado, debe consultar el manual de servicio del fabricante del equipo original (OEM). Alternativamente, un técnico puede usar calibradores digitales de precisión para medir el diámetro interior (ID), el diámetro exterior (OD) y el ancho, comparando estas dimensiones con catálogos industriales para encontrar el reemplazo exacto.

¿Qué sucede si pones demasiado aceite o grasa en el cojinete de una caja de cambios?

La lubricación excesiva es tan destructiva como la falta de lubricación. Poner demasiada grasa o llenar demasiado el baño de aceite provoca un fenómeno conocido como 'batido'. Los elementos rodantes tienen que empujar a través del exceso de fluido, lo que crea una inmensa fricción del fluido. Esto aumenta rápidamente la temperatura interna, degrada la viscosidad del lubricante y puede hacer estallar fácilmente los sellos de los labios de goma debido al aumento de la presión interna.

¿Puedo actualizar los rodamientos de mi caja de cambios a una capacidad de carga más alta?

Sí, pero requiere una cuidadosa consideración de ingeniería. Actualizar a un rodamiento con una capacidad de carga dinámica más alta (como cambiar de un rodamiento de bolas estándar a un rodamiento de rodillos cilíndricos de las mismas dimensiones) puede aumentar la durabilidad. Sin embargo, debe asegurarse de que el nuevo componente no altere negativamente el juego interno, el juego axial del eje o la capacidad del sistema para disipar calor. Consulte siempre las especificaciones OEM antes de alterar las estructuras mecánicas internas.
