El mecanismo de giro sirve como corazón operativo de cualquier máquina de movimiento de tierras. Cuando una excavadora pierde su capacidad de girar suavemente, todo el lugar de trabajo se detiene por completo. Reemplazar este componente crítico cuesta tiempo, mano de obra y capital valiosos. Elegir la especificación incorrecta durante la adquisición no sólo significa desperdiciar dinero. Provoca fallas mecánicas rápidas e introduce graves riesgos de seguridad para su tripulación.

Antes de tomar una decisión de compra de alto riesgo, los administradores de flotas y los mecánicos de maquinaria pesada deben evaluar varios factores estructurales. Esta guía elimina la tontería del marketing. Nos sumergiremos en las tolerancias de ingeniería exactas, los grados de materiales y la física operativa necesarios para obtener los componentes rotacionales correctos, asegurándonos de equilibrar los costos iniciales con la integridad estructural a largo plazo.

Conclusiones clave para los administradores de equipos

• Verifique las especificaciones exactas: un reemplazo directo exitoso requiere una coincidencia a nivel micrométrico del diámetro exterior, el diámetro interior, el perfil de los dientes del engranaje y la capacidad de carga dinámica.

• La composición del material lo es todo: la longevidad depende completamente del grado del acero. Las aleaciones forjadas 42CrMo de alta calidad, combinadas con un endurecimiento por inducción de frecuencia media, evitan el desconchado de las pistas de rodadura bajo estrés severo.

• OEM versus mercado de repuestos premium: las alternativas del mercado de repuestos de primer nivel ofrecen un rendimiento paralelo al del equipo original a una fracción del costo, siempre que la fábrica cumpla estrictamente con los estándares de calidad ISO y pruebas ultrasónicas.

• El mantenimiento dicta la vida útil: Incluso un anillo diseñado impecablemente se autodestruirá sin un sellado ambiental robusto de doble labio y un programa de engrase riguroso y documentado.

Comprender la mecánica del anillo oscilante

Conocido frecuentemente como rodamiento de plataforma giratoria, este componente es una enorme junta de elementos rodantes giratorios. Actúa como el puente mecánico vital que conecta las vías del tren de aterrizaje estacionario con la cabina superior giratoria y el brazo. Esta articulación especializada facilita la rotación continua de 360 ​​grados y al mismo tiempo gestiona distribuciones de carga complejas y multidireccionales.

Seleccionar una alta calidad Las aplicaciones de rodamientos giratorios para excavadoras van mucho más allá de simplemente encontrar un orificio para perno que esté alineado. El rodamiento debe transferir de forma segura todo el peso dinámico de la cabina superior (más un cucharón completamente cargado al máximo alcance) hasta el chasis sin pandearse.

Diagnóstico de campo: señales de que es hora de realizar un reemplazo

La falla mecánica en un mecanismo de giro rara vez ocurre de la noche a la mañana. Los operadores deben monitorear activamente síntomas de diagnóstico específicos durante la excavación o levantamiento diario de zanjas. Por ejemplo, si un operador siente un 'golpe sordo' inquietante o una sensación notable de inclinación en la cabina mientras balancea una carga pesada de arcilla húmeda, es probable que el juego interno del cojinete haya excedido las tolerancias seguras de fábrica.

Los ruidos metálicos audibles de chirrido o estallido durante la rotación indican que la pista de rodadura interna ha sufrido daños físicos en la superficie. Además, encontrar escamas de latón o acero durante una purga de grasa de rutina es una señal de alerta evidente de degradación interna de metal sobre metal. Los movimientos de giro entrecortados y entrecortados a menudo indican que los dientes de los engranajes están desgastados de manera desigual o una interfaz de piñón del motor hidráulico defectuosa.

La física de los momentos de inversión

El movimiento pesado de tierras se basa en una física brutal. A diferencia de los rodamientos industriales estándar que normalmente soportan una única trayectoria de carga descendente, el rodamiento de una excavadora debe luchar simultáneamente contra tres fuerzas distintas. Más allá de manejar pesos estáticos hacia abajo (cargas axiales), el componente debe contrarrestar las cargas radiales generadas por la fuerza centrífuga de una oscilación rápida.

En concreto, las fuerzas más destructivas son los momentos de inclinación extremos. Cuando la pluma está completamente extendida y el cucharón muerde la roca densa, el efecto de palanca resultante crea un fuerte momento de vuelco. Esta fuerza literalmente intenta sacar la estructura superior de las vías. Un rodamiento con una capacidad de carga inadecuada o una profundidad de pista de rodadura poco profunda se deformará rápidamente bajo estas tensiones de apalancamiento.

Perspectivas de la industria: el cambio en las demandas del mecanismo de oscilación

Los cambios recientes en los accesorios para movimiento de tierras han cambiado drásticamente la forma en que los ingenieros especifican estos anillos. Hoy en día, los operadores montan cada vez más martillos hidráulicos, trituradoras y compactadores vibratorios pesados ​​no originales en chasis de excavadora estándar. Esta tendencia ha multiplicado las cargas de choque dinámicas transmitidas a través del mecanismo de giro.

En consecuencia, la industria se está alejando de los reemplazos genéricos. Los administradores de flotas ahora exigen rodamientos para aplicaciones específicas diseñados con pistas de rodadura más profundas endurecidas por inducción y sellos NBR de doble labio especializados para soportar entornos agresivos de demolición urbana. En contraste con el pasado, donde el OEM era la única ruta confiable, el auge de la construcción urbana compacta ha impulsado un nicho específico: rodamientos de posventa ultraduraderos y de alta tolerancia que se ajustan a los espacios increíblemente reducidos de las miniexcavadoras sin sacrificar ni un solo kilo de capacidad de carga.

Especificaciones técnicas esenciales para las adquisiciones

Conseguir un reemplazo no es un juego de adivinanzas. Requiere una adaptación mecánica exacta. Los compradores deben comprender a fondo las especificaciones de ingeniería clave para garantizar que la nueva pieza funcione de manera segura y se integre perfectamente con el piñón hidráulico existente.

Optimización de tonelaje y detalles del modelo

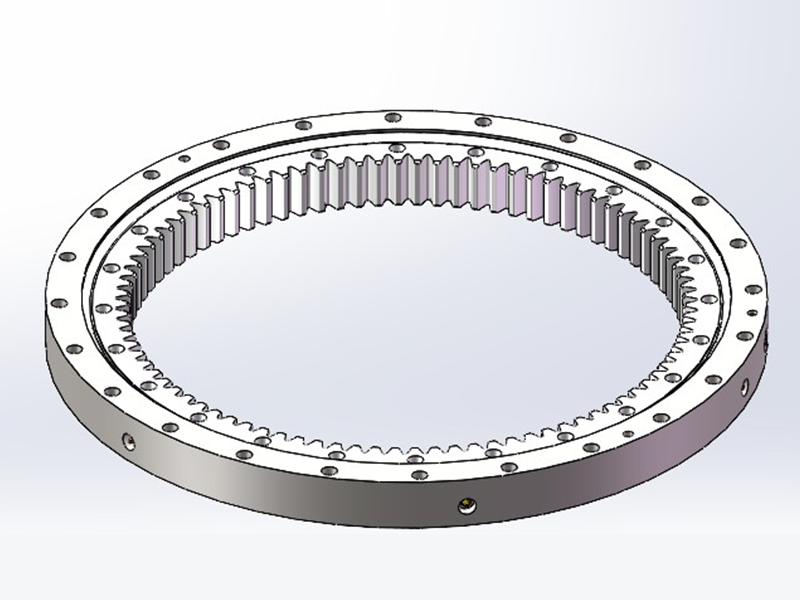

El peso operativo de la maquinaria determina el perfil de soporte requerido. La geometría interna, el tamaño del rodillo y la profundidad de la pista de rodadura están diseñados específicamente para el ciclo de trabajo de esa máquina. Por ejemplo, al adquirir un Cojinete de giro de 1,8 toneladas para flotas de miniexcavadoras , puede buscar perfiles específicos como el QNB400.18. Esta no es sólo una versión reducida de un rodamiento de 30 toneladas. Cuenta con una sección transversal optimizada diseñada para movimientos rápidos y bruscos de paisajismo residencial mientras mantiene una huella espacial reducida. La instalación de un rodamiento clasificado para un tonelaje inferior provocará el desconchado inmediato de la pista de rodadura.

Módulo de engranaje y perfil de diente

Los equipos de movimiento de tierras utilizan casi exclusivamente cojinetes de engranajes internos, donde los dientes engranan directamente con el piñón del motor de giro hidráulico. Al evaluar un reemplazo, el perfil del diente debe ser un clon idéntico del equipo original. Esta exactitud incluye el módulo del engranaje (la relación entre el diámetro de paso y el número de dientes), el número total de dientes y el ángulo de presión. Incluso un desajuste de medio milímetro en el perfil del engranaje provocará un atascamiento inmediato y un corte rápido del piñón del motor de giro.

Lista de verificación de precisión dimensional

La medición dimensional precisa es el paso más crítico. Si no tiene el plano OEM, debe verificar estas dimensiones físicas utilizando un calibrador o micrómetro de precisión antes de finalizar un pedido.

Calidad de materiales y estándares metalúrgicos

La composición metalúrgica y los procesos de tratamiento térmico son los principales diferenciadores entre un componente que dura 10.000 horas y uno que se autodestruye después de una sola temporada de duro trabajo.

Grados de acero forjado: 50Mn frente a 42CrMo

La integridad estructural de un sistema confiable El rodamiento de giro de la excavadora comienza con la palanquilla de acero en bruto. El estándar 50Mn (acero al manganeso) ofrece una resistencia a la tracción adecuada y es rentable para aplicaciones de servicio estándar. Sin embargo, si su flota se encarga de la minería o la rotura de rocas pesadas, el estándar premium obligatorio es 42CrMo (cromo-molibdeno). Proporciona una resistencia superior a la fatiga y una excelente absorción de impactos, lo que lo hace altamente resistente a las microfisuras bajo impactos repetitivos.

Endurecimiento por inducción de la pista de rodadura

El acero en bruto no puede por sí solo resistir la inmensa fricción generada por los elementos rodantes. Las pistas de rodadura internas y los dientes de los engranajes deben someterse a un tratamiento térmico especializado. Los fabricantes de calidad utilizan enfriamiento por inducción de frecuencia media. Este proceso avanzado calienta rápidamente áreas de contacto específicas del acero antes de templarlo inmediatamente. Esto endurece la superficie a una precisión de 55-60 HRC para resistir el desgaste, mientras deja el núcleo del acero resistente y dúctil para absorber impactos sin romperse.

Ejecución de Instalación y Mantenimiento de Campo

La vida útil operativa de su nuevo anillo giratorio está determinada tanto por el procedimiento de instalación en el taller como por la calidad de fabricación en la fundición.

Hardware de montaje y secuencias de torsión

Las fallas estructurales a menudo ocurren en la interfaz de montaje, no dentro del rodamiento mismo. El rodamiento debe montarse en una superficie mecanizada perfectamente plana. Más importante aún, nunca reutilice los pernos de montaje viejos. La fatiga invisible del metal significa que un perno usado puede romperse fácilmente bajo una carga pesada. Instale siempre pernos nuevos de alta resistencia de grado 10,9 o 12,9. Estos deben apretarse utilizando una llave dinamométrica calibrada en un patrón de estrella entrecruzado específico, respetando estrictamente los valores de torsión OEM.

La realidad de la lubricación

La fricción es el enemigo final. Un programa de lubricación estricto es su única defensa contra fallas prematuras. Los operadores deben utilizar grasa a base de litio de extrema presión (EP) de alta calidad. La pista de rodadura interna generalmente requiere engrase cada 50 horas de operación, mientras que los dientes internos del engranaje necesitan una nueva lubricación cada 8 a 10 horas de operación intensa. Fundamentalmente, el engrase debe realizarse mientras la máquina gira lentamente. Bombear grasa dentro de un rodamiento estacionario solo lubrica una pequeña sección, dejando el resto de la pista completamente seco.

Seleccionar un proveedor de alto rendimiento

El último paso en el proceso de adquisición es investigar al fabricante. Un proveedor confiable actúa como socio técnico, no simplemente como un distribuidor de repuestos que saca cajas de un almacén. Deben proporcionar dibujos de ingeniería detallados (como las especificaciones QNB400.18) para que sus mecánicos los confirmen con la máquina física, eliminando virtualmente el riesgo de enviar un componente estructuralmente incompatible.

¿Está buscando una pieza de repuesto precisa y inmediata que no destruya su presupuesto de mantenimiento? Ya sea que esté administrando una flota de canteras de servicio pesado o necesite un personal altamente especializado Cojinete de giro para aplicaciones de excavadoras en sitios urbanos compactos, asociarse con un fabricante confiable es fundamental. Explore las soluciones de ingeniería en MASFY (masfy-slewingring.com) para encontrar el ajuste metalúrgico exacto para su máquina, respaldado por un riguroso control de calidad, y hacer que su lugar de trabajo vuelva a la plena producción.

Preguntas frecuentes (Preguntas frecuentes)

¿Cuánto dura normalmente un rodamiento giratorio para una excavadora?

En condiciones operativas estándar, un anillo giratorio en buen estado generalmente dura entre 5000 y 10 000 horas de funcionamiento. Esta vida útil depende en gran medida del estricto cumplimiento de los programas de lubricación diaria, la intensidad de las cargas levantadas y la gravedad del polvo abrasivo en el entorno operativo.

¿Cómo puedo probar el rodamiento de mi giro para detectar un desgaste excesivo en el campo?

Los mecánicos suelen realizar una 'prueba de inclinación' utilizando un indicador de cuadrante magnético. Monte la base del indicador en el tren de aterrizaje y apoye la aguja contra el borde exterior de la estructura superior. Haga que el operador empuje el cucharón firmemente hacia el suelo para levantar ligeramente la parte delantera de las orugas y luego suéltelo. Si el juego vertical excede la tolerancia máxima permitida por el fabricante (a menudo entre 1,5 mm y 3 mm, según el tamaño de la máquina), el rodamiento está desgastado.

¿Puedo reparar un cojinete de giro de excavadora dañado en lugar de reemplazarlo?

Es posible y muy recomendable realizar un mantenimiento menor, como reemplazar los sellos antipolvo de goma superiores o inferiores rotos. Sin embargo, si la pista de rodadura interna o los dientes del engranaje están picados, agrietados o muy desgastados (lo que se evidencia por virutas de metal en la grasa), es absolutamente obligatorio un reemplazo completo para garantizar la seguridad en el lugar de trabajo.

¿Cuál es el costo típico de reemplazo de un cojinete de giro de excavadora?

Los costos varían drásticamente según el tonelaje de la máquina y si elige OEM o posventa premium. Un rodamiento para una miniexcavadora de 1,8 toneladas puede costar entre 400 y 900 dólares, mientras que un anillo para una máquina de 30 toneladas puede costar entre 2.500 y 6.000 dólares o más. Recuerde tener en cuenta los costos de mano de obra y el alquiler de la grúa necesarios para levantar la cabina del tren de aterrizaje, que a menudo exceden el precio de la pieza en sí.

¿Cómo mido el anillo giratorio de una excavadora si no tengo el número de pieza?

Si el número de pieza OEM está oxidado o es ilegible, debe utilizar un calibrador de precisión para medir el diámetro exterior (OD), el diámetro interior (ID) y la altura total del conjunto. Además, debe contar el número exacto de dientes internos del engranaje y documentar el diámetro del círculo primitivo (PCD) de los orificios de montaje en los anillos interior y exterior.

¿Por qué los rodamientos giratorios de las excavadoras fallan prematuramente?

Las causas más frecuentes de fallas catastróficas prematuras incluyen la falta de lubricación constante con grasa EP, la sobrecarga constante de la máquina con accesorios de gran tamaño, la entrada de polvo abrasivo debido a sellos de goma degradados y el funcionamiento de la máquina con pernos de montaje flojos o mal apretados.
