O tempo de inatividade inesperado de máquinas gera uma hemorragia de milhares de dólares diariamente. Isso paralisa locais de trabalho críticos. No centro desta vulnerabilidade, muitas vezes está um rolamento da plataforma giratória com defeito. Embora esses componentes rotacionais vitais sejam projetados para oferecer resistência extrema, eles estão longe de ser invencíveis.

Neste guia completo, nos aprofundamos nos fatores mecânicos e ambientais exatos que degradam essas juntas para serviços pesados. Como sabem os engenheiros de campo e os gestores de frota, compreender esta dinâmica é o segredo para prolongar a vida útil dos equipamentos. É a maneira mais eficaz de maximizar o retorno do investimento.

Principais conclusões

• O gerenciamento de carga é crucial: empurrar o equipamento além de suas capacidades de carga estática ou dinâmica inicia uma deformação irreversível da pista. Isto reduz drasticamente a vida operacional do componente.

• Questões de instalação: Estruturas de montagem irregulares e tensionamento inadequado dos parafusos são responsáveis ​​por uma porcentagem surpreendentemente alta de falhas estruturais prematuras.

• A lubrificação não é negociável: A lubrificação consistente das pistas internas e das engrenagens externas é a única maneira de evitar o atrito destrutivo entre metal e metal.

• Contaminação mata: vedações contra intempéries danificadas permitem a infiltração de poeira abrasiva de construção e umidade. Isto destruirá rapidamente um rolamento de dentro para fora.

• Qualidade é igual a longevidade: Investir em componentes premium com tratamento térmico adequado e aço de alta qualidade garante uma vida útil prolongada. Também garante um custo total de propriedade significativamente menor.

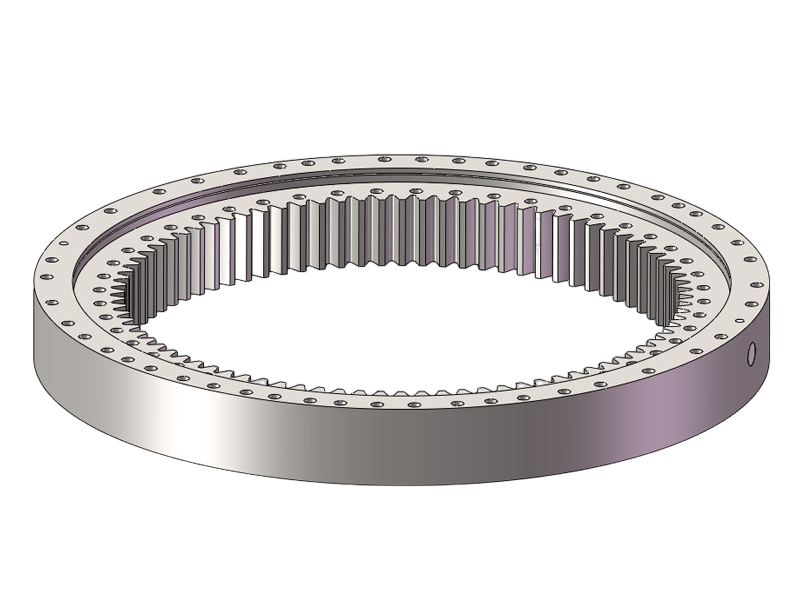

O papel de um anel giratório em máquinas pesadas

Entre em qualquer local de terraplenagem ativo e você verá imediatamente o que está em jogo. Uma enorme escavadeira balança uma carga de várias toneladas de detritos rochosos com extrema precisão. O componente que torna possível esse movimento contínuo é o rolamento da base giratória. Funcionando como a coluna rotacional crítica de máquinas pesadas, sua função principal é conectar a cabine superior e a lança ao material rodante inferior. Esta junta projetada com precisão permite que o equipamento gire 360 ​​graus enquanto suporta simultaneamente imensos pesos estruturais.

Do ponto de vista da engenharia mecânica, esses rolamentos devem gerenciar três tipos distintos de forças simultaneamente. As cargas axiais pressionam diretamente a junta devido ao peso da estrutura superior. As cargas radiais atuam horizontalmente, geradas por forças centrífugas durante a rotação rápida. Enquanto isso, as cargas momentâneas, também conhecidas como cargas de inclinação, ocorrem quando a máquina levanta materiais pesados ​​em sua extensão total. Isto cria um grave efeito de alavanca que tenta separar a montagem. O gerenciamento adequado dessas forças combinadas é exatamente o motivo pelo qual selecionar um equipamento de alta qualidade o anel giratório para construção é essencial para a segurança geral do local.

As implicações financeiras de uma falha mecânica aqui são substanciais. Ao avaliar o custo total de propriedade, uma junta avariada incorre em custos muito superiores ao preço da própria peça de substituição. A troca de um rolamento rotacional em um grande guindaste ou escavadeira exige a interrupção de todo o projeto. Você deve alugar equipamento secundário de levantamento pesado para remover fisicamente a cabine superior e gastar dezenas de horas de mão de obra especializada. Portanto, dominar a manutenção destes componentes é uma necessidade económica absoluta.

Cargas Operacionais e Condições de Trabalho

Compreendendo cargas estáticas e dinâmicas

Para maximizar a vida útil do equipamento, os operadores devem compreender profundamente os limites mecânicos estritos das suas máquinas. As capacidades de carga são categorizadas em duas métricas principais: estática e dinâmica.

A capacidade de carga estática refere-se à força máxima que o rolamento pode suportar enquanto a máquina está parada. Por exemplo, quando uma escavadeira segura um pesado tubo de concreto suspenso em uma posição fixa sobre uma vala, a junta sofre uma tensão estática extrema. A capacidade de carga dinâmica determina a carga máxima que o conjunto pode suportar com segurança durante a rotação. Especificamente, as cargas dinâmicas são inerentemente mais destrutivas. Eles introduzem atrito adicional, força centrífuga e mudanças agressivas na distribuição de peso à medida que a máquina oscila.

Os perigos da sobrecarga

Forçar o equipamento de terraplenagem além da capacidade nominal do fabricante inicia um processo silencioso de destruição microscópica. Quando uma máquina tenta levantar uma carga que excede seus limites, os elementos rolantes internos, como esferas ou rolos, exercem pressão de esmagamento contra a pista de aço.

Essa tensão localizada causa um fenômeno conhecido como brinelling, que é a deformação plástica permanente ou amassamento da pista de aço. Uma vez comprometida a pista, a rotação suave do fluido é perdida permanentemente. À medida que o operador continua a trabalhar, estas microfraturas se expandem. Isso inevitavelmente leva à fragmentação, onde lascas irregulares de aço se soltam da pista. Para equipamentos que realizam demolições agressivas em solos rochosos, aderir estritamente às tabelas de carga é a defesa de linha de frente contra quebras prematuras.

Precisão na instalação e montagem

A importância do nivelamento da superfície de montagem

Um rolamento de mesa giratória é uma maravilha da engenharia de precisão. No entanto, o seu desempenho em campo é inteiramente ditado pela integridade estrutural do chassi no qual está montado. Estudos de engenharia que utilizam análise de elementos finitos demonstram claramente que uma superfície de montagem irregular distorcerá gravemente o anel do rolamento durante a instalação.

Se a estrutura inferior estiver empenada, desnivelada ou abrigar concreto seco durante a instalação, apertar os parafusos para baixo dobrará com força o rolamento para se adaptar a esse formato irregular. Essa distorção não natural cria pontos de aperto apertados na pista interna. Conseqüentemente, à medida que a máquina gira, os elementos rolantes sofrem picos dramáticos de tensão à medida que abrem caminho através desses gargalos. Isso leva a um desgaste rápido e irregular e a uma falha catastrófica. Usinar as superfícies de montagem com tolerâncias rígidas de planicidade antes da instalação é um requisito empírico.

Tensionamento e torque adequados dos parafusos

A integridade estrutural de toda a máquina depende dos parafusos de alta resistência que conectam a junta rotacional à estrutura. Utilizar o grau correto de fixadores, normalmente Grau 10,9 ou 12,9, é apenas o primeiro passo. Aplicar o torque exato especificado pelo fabricante é vital para uma operação segura.

Se os parafusos estiverem mal apertados, o rolamento irá flexionar e se deslocar microscopicamente durante levantamentos pesados. Com o tempo, esse micromovimento atua como uma serra, cortando os parafusos e abrindo os orifícios de montagem. Em contraste, parafusos excessivamente apertados são esticados além do seu limite de escoamento. Isso resulta em fraturas por estresse e falhas frágeis repentinas. A instalação deve ser sempre realizada por mecânicos experientes, utilizando tensores hidráulicos calibrados. Eles devem seguir rigorosamente uma sequência de aperto em estrela cruzada para garantir que a força de fixação seja distribuída uniformemente por toda a circunferência.

Tendências da indústria: a evolução da durabilidade dos rolamentos

Mudanças recentes no setor de máquinas pesadas destacam uma ênfase crescente na manutenção preditiva e na metalurgia avançada para combater falhas prematuras de componentes. Historicamente, a indústria da construção dependia de modelos reativos de execução até a falha, o que resultava em tempos de inatividade catastróficos. Hoje, a análise de mercado indica uma forte tendência para a integração de sensores inteligentes diretamente nas juntas rotacionais. Esses sensores monitoram emissões acústicas, vibrações e picos de temperatura em tempo real. Eles alertam os operadores sobre lascas microscópicas da pista muito antes de se tornarem um perigo crítico.

Além disso, os avanços na tribologia, o estudo do atrito e do desgaste, estão incentivando os fabricantes a desenvolver vedações de polímero auto-reparáveis ​​altamente especializadas. À medida que os ambientes de construção se tornam cada vez mais exigentes, com máquinas operando em minas mais profundas e em condições climáticas mais adversas, a vida útil desses rolamentos é fortemente influenciada pela capacidade de adaptação do fabricante. O aço de alta pureza e o monitoramento inteligente estão se tornando rapidamente o novo padrão da indústria.

Práticas de lubrificação e manutenção de rotina

Lubrificando a pista e os dentes da engrenagem

A lubrificação é a força vital absoluta de qualquer componente rotacional para serviço pesado. Entretanto, a pista interna e os dentes da engrenagem externa ou interna operam em ambientes muito diferentes. Eles exigem estratégias de lubrificação distintas e especializadas.

A pista interna abriga os elementos rolantes e é altamente suscetível a atrito extremo e pressão de esmagamento. Requer uma graxa resistente à base de lítio de extrema pressão, injetada através de conexões zerk específicas. Esta graxa cria uma película hidrodinâmica microscópica que separa fisicamente os componentes de aço para evitar o contato metal com metal.

Enquanto isso, os dentes da engrenagem engrenados com o pinhão do motor de giro ficam totalmente expostos ao ambiente aberto. Eles exigem um lubrificante para engrenagens abertas com altas propriedades adesivas. Isto evita que a graxa seja lançada violentamente durante a rotação rápida, enquanto aditivos robustos resistentes à água evitam a ferrugem.

Estabelecendo um cronograma de manutenção

A frequência de manutenção não pode ser baseada apenas em dias corridos. Deve ser ditado pelas horas de operação reais e pela severidade ambiental. Um cronograma de manutenção proativo e disciplinado é o método mais econômico para prolongar a vida útil do equipamento.

Os mecânicos de campo devem sempre girar o equipamento lentamente enquanto injetam graxa na pista. Isso garante uma distribuição uniforme em todos os elementos rolantes internos.

Contaminação Ambiental e Integridade do Selo

A ameaça de poeira e detritos de construção

Os canteiros de obras são ambientes inerentemente hostis para a mecânica de precisão. Poeira de sílica transportada pelo ar, solo abrasivo e lama líquida são ameaças constantes e implacáveis. Se esses contaminantes microscópicos romperem a cavidade interna do rolamento, eles se misturarão agressivamente com a graxa lubrificante para formar uma pasta altamente abrasiva.

Essa graxa contaminada atua exatamente como uma lixa líquida. Ele retifica rapidamente os corpos rolantes e a pista endurecida. Além disso, se a umidade se infiltrar na junta, ela degradará a composição química da graxa e iniciará a oxidação. A ferrugem rapidamente perfura as superfícies lisas do aço, criando concentrações de tensão que aceleram a lascagem e a quebra mecânica total.

Inspecionar e substituir vedações climáticas

Para combater a contaminação, os rolamentos são equipados com vedações contra intempéries de borracha ou poliuretano para serviços pesados ​​em toda a sua circunferência. A função principal destas barreiras é dupla. Eles retêm a graxa limpa em seu interior e impedem a entrada de água e partículas abrasivas.

Os operadores devem realizar inspeções visuais de rotina desses selos durante as visitas diárias. A exposição prolongada a fortes raios UV, flutuações extremas de temperatura e solventes químicos podem fazer com que as vedações apodreçam, rachem ou rasguem. Além disso, a pressurização excessiva da junta com uma pistola de graxa de alta potência pode fazer com que as vedações saiam completamente de suas ranhuras de retenção. Se uma vedação estiver comprometida, ela deverá ser substituída imediatamente antes que ocorram danos internos irreversíveis.

Qualidade de fabricação e especificações de materiais

Aço de alta qualidade e tratamento térmico

Nem todas as peças de reposição são fabricadas de acordo com os mesmos rigorosos padrões metalúrgicos. A longevidade do seu equipamento está diretamente ligada à pureza do aço e à precisão do processo de tratamento térmico de fábrica. Os componentes premium são normalmente forjados em ligas de aço com alto teor de carbono, como 42CrMo ou 50Mn. Esses materiais passam por desgaseificação a vácuo para extrair impurezas microscópicas que podem posteriormente causar fraturas por tensão interna.

Além disso, as pistas e os dentes das engrenagens devem passar por um endurecimento por indução avançado. Este processo crítico endurece a superfície do aço a uma profundidade de 3 mm a 5 mm e a uma dureza de 55-60 HRC para suportar o atrito de rolamento contínuo. Crucialmente, deixa o núcleo do anel mais macio e dúctil. Isso permite que o conjunto absorva cargas de choque pesadas sem quebrar como o vidro.

Por que alternativas baratas custam mais no longo prazo

As equipes de compras são frequentemente tentadas por alternativas de baixo custo no mercado de reposição para reduzir artificialmente os orçamentos de reparos imediatos. No entanto, os dados empíricos de campo mostram consistentemente que as peças de baixa qualidade carecem de um endurecimento adequado. Eles utilizam materiais de vedação de polímero de qualidade inferior e apresentam tolerâncias de usinagem de engrenagens desleixadas.

Estas deficiências ocultas levam inevitavelmente a falhas prematuras, forçando uma segunda substituição altamente dispendiosa dentro de uma fração do ciclo de vida esperado. Investindo em um produto premium com engenharia de precisão Anel giratório para escavadeira de construção de 100 toneladas LQNA1815-45Z1 garante tolerâncias dimensionais precisas. Garante capacidades de carga e proporciona um retorno do investimento significativamente maior a longo prazo devido à disponibilidade ininterrupta da máquina.

Sinais de alerta que a junta do seu equipamento está falhando

Mesmo com a adesão estrita aos protocolos de manutenção, os componentes de máquinas pesadas acabarão por sucumbir à fadiga mecânica. A detecção precoce desses sinais de alerta pode evitar o colapso catastrófico do equipamento, proteger os operadores e mitigar os custos exorbitantes de tempo de inatividade não planejado. Abaixo está um guia de diagnóstico abrangente detalhando os principais indicadores de que seu maquinário requer atenção imediata de engenharia.

Jogo excessivo e maior folga

Uma das métricas mais definitivas da saúde do rolamento é a medição da folga interna. À medida que a pista e os elementos rolantes se desgastam devido às cargas dinâmicas contínuas, o espaço físico entre eles se expande. Os operadores normalmente percebem isso como uma sensação distinta e perturbadora de balanço ou inclinação na cabine, especialmente quando a escavadeira manuseia uma carga pesada na extensão máxima da lança. Para diagnosticar com precisão essa folga axial, as equipes de manutenção devem usar um comparador de base magnética. Se a deflexão medida exceder os limites permitidos definidos pelo fabricante, a integridade estrutural fica comprometida.

Trituração, estalo ou ruídos anormais

Uma articulação rotacional saudável opera com um zumbido suave e consistente. Qualquer desvio desta linha de base acústica é uma bandeira vermelha imediata.

• Esmerilhamento: Um ruído de esmerilhamento contínuo normalmente indica uma quebra total da película de lubrificação, resultando em contato destrutivo entre metal. Também pode significar que a areia abrasiva de sílica rompeu as vedações climáticas.

• Estalos ou cliques: sons de estalos intermitentes geralmente apontam para danos localizados graves, como um dente de engrenagem fraturado, um rolamento de esferas rachado ou uma gaiola espaçadora interna quebrada.

• Guincho: O guincho agudo geralmente indica atrito seco, sinalizando uma necessidade urgente de aplicação de graxa sob pressão extrema.

Lascas de metal na graxa

A lubrificação de rotina não é apenas uma tarefa preventiva; é uma oportunidade crítica de diagnóstico. Ao purgar a graxa velha da junta, os técnicos devem inspecionar cuidadosamente o lubrificante expelido. Embora a poeira metálica fina sugira desgaste normal, a descoberta de flocos de metal distintos ou grandes lascas de prata é um sintoma de danos internos graves. Encontrar lascas de metal requer a retirada imediata da máquina de serviço para realizar uma inspeção de desmontagem abrangente.

Aumento do atrito rotacional

Se um operador relatar que a máquina parece lenta durante uma operação de giro, ou se o sistema hidráulico registrar picos de pressão acima do normal apenas para iniciar a rotação, a junta provavelmente está apresentando atrito interno elevado. Isso pode resultar de parafusos de montagem excessivamente apertados que distorcem o anel. Também pode significar uma falha completa da gaiola interna, fazendo com que os rolamentos de esferas se amontoem. Ignorar esta lentidão não só destruirá o rolamento, mas também poderá causar graves danos colaterais ao motor hidráulico de giro.

Como escolher o componente de substituição correto

Quando um rolamento finalmente chega ao fim de sua vida útil operacional, selecionar o substituto correto é uma decisão crítica de aquisição. Uma escolha abaixo do ideal pode levar a falhas prematuras, anulação de garantias e comprometimento da segurança do local.

Especificações do equipamento correspondente

O primeiro passo na aquisição é corresponder com precisão às especificações físicas e mecânicas do maquinário hospedeiro. O tamanho e a classe de peso da máquina determinam as capacidades de carga estática e dinâmica necessárias. Por exemplo, uma miniescavadeira de 15 toneladas utiliza uma arquitetura muito diferente de uma enorme escavadeira de mineração. Além disso, é vital combinar a configuração da engrenagem, seja ela interna, externa ou sem engrenagem, com o mecanismo de acionamento da máquina. O diâmetro externo, o diâmetro interno e os padrões de furos dos parafusos devem estar perfeitamente alinhados com o chassi para evitar distorções severas na montagem.

Parceria com um fabricante confiável

No domínio dos equipamentos pesados ​​de terraplenagem, o preço inicial mais baixo raramente equivale ao menor custo total de propriedade. Para garantir a longevidade operacional, é imperativo adquirir peças de fabricantes que cumpram rigorosamente os padrões metalúrgicos.

Para organizações que gerenciam frotas de grande escala, investir em um equipamento de engenharia de precisão o anel giratório para construção é essencial para maximizar o tempo de atividade. A utilização de modelos específicos de alta capacidade projetados para máquinas de grande porte garante que o equipamento possa operar com segurança sob cargas dinâmicas de pico. Permite que a máquina resista às condições altamente abrasivas típicas de canteiros de obras pesadas. Ao priorizar testes rigorosos de controle de qualidade, como detecção ultrassônica de falhas, os gerentes de frota podem restaurar com segurança seus equipamentos para o desempenho máximo.

Conclusão e próximos passos

A verdadeira vida útil das juntas rotacionais de máquinas pesadas depende de um delicado equilíbrio entre gerenciamento de carga, instalação precisa e lubrificação diária rigorosa. As condições ambientais e a qualidade fundamental de fabricação do aço também desempenham um papel monumental na determinação de quanto tempo seu equipamento permanece fora da oficina.

A manutenção proativa e disciplinada continua sendo sua melhor defesa contra paralisações inesperadas e dispendiosas de máquinas. Ao inspecionar regularmente seu equipamento em busca de sinais de alerta precoce, como balanço da cabine ou graxa contaminada, você pode evitar que pequenos desgastes se transformem em falhas catastróficas. Quando chegar a hora de um reparo ou atualização, não se contente com peças de reposição de baixa qualidade. Explore o prêmio anel giratório para opções de construção na MASFY para garantir confiabilidade a longo prazo, montagem precisa e segurança máxima no local de trabalho.

Perguntas frequentes

Qual é a vida útil média de um rolamento de mesa giratória em uma escavadeira?

A vida útil operacional é normalmente medida em horas de operação, e não em anos civis. Para equipamentos de construção padrão operando em condições normais, um rolamento de alta qualidade pode durar entre 8.000 e 15.000 horas. No entanto, esta linha de base é altamente variável. Se uma máquina for consistentemente empurrada para além da sua capacidade de carga nominal ou se os programas de manutenção forem ignorados, a vida útil pode cair abaixo das 5.000 horas. Por outro lado, máquinas que operam em ambientes limpos com lubrificação de rotina meticulosa podem facilmente exceder 15.000 horas de serviço.

Uma junta giratória danificada pode ser reparada ou deve ser substituída?

A viabilidade do reparo depende inteiramente da localização e gravidade do dano. Problemas superficiais, como vedações contra intempéries degradadas ou graxa seca, podem ser facilmente solucionados no local por meio de procedimentos básicos de manutenção. Entretanto, se o dano envolver os componentes estruturais, como lascas na pista interna, rolamentos de esferas fraturados ou dentes de engrenagem quebrados, o rolamento deverá ser completamente substituído. A tentativa de soldar ou usinar uma pista comprometida destrói o tratamento térmico de fábrica e introduz graves riscos de segurança sob cargas pesadas.

Que tipo de graxa é melhor para máquinas de terraplanagem?

Como as máquinas de terraplenagem operam sob imensas cargas de atrito e esmagamento, a graxa automotiva padrão é altamente inadequada. As melhores práticas de engenharia determinam o uso de uma graxa à base de lítio para serviços pesados ​​de extrema pressão, idealmente com grau NLGI 2. Para equipamentos que operam em ambientes altamente agressivos, graxas enriquecidas com aditivos de dissulfeto de molibdênio são altamente recomendadas. Eles fornecem uma camada extra de proteção durante cargas de choque pesadas. Consulte sempre o manual da máquina, pois as pistas internas e as engrenagens externas geralmente requerem lubrificantes diferentes.

Com que frequência devo verificar o torque do parafuso na estrutura rotativa?

A tensão adequada do parafuso é a base absoluta da estabilidade estrutural. Quando um novo rolamento é instalado, os parafusos sofrerão naturalmente um leve grau de relaxamento à medida que o equipamento entra em operação pesada. Portanto, é um padrão industrial obrigatório verificar novamente e reapertar todos os parafusos de montagem após as primeiras 100 horas de operação inicial. Após este período crítico de amaciamento, o torque dos parafusos deve ser verificado sistematicamente a cada 500 horas de operação. Ele também deve ser verificado pelo menos uma vez por ano durante os principais intervalos de manutenção preventiva, utilizando uma chave de torque hidráulica calibrada em padrão estrela.

Como os extremos de temperatura afetam o desempenho de um rolamento giratório de construção?

As temperaturas extremas impactam diretamente a viscosidade da graxa lubrificante e a estabilidade dimensional do aço. Em ambientes abaixo de zero, a graxa padrão pode engrossar e canalizar, privando os corpos rolantes de lubrificação e causando atrito seco imediato. Por outro lado, o calor extremo pode fazer com que a graxa fique mais fina e vaze pelas vedações contra intempéries. Os engenheiros recomendam mudar para graxas sintéticas especializadas, adaptadas para faixas de temperatura sazonais específicas, para manter uma película hidrodinâmica adequada durante todo o ano.

Qual é o limite de desgaste aceitável para um rolamento de mesa giratória antes que a substituição seja obrigatória?

Os limites de desgaste aceitáveis ​​são estritamente definidos pelo fabricante do equipamento original e variam de acordo com o diâmetro do rolamento e o tamanho da máquina. Geralmente, as equipes de manutenção medem a folga axial usando um relógio comparador. Para uma escavadeira padrão de tamanho médio, um aumento na folga axial de 1,5 mm a 2,0 mm além da especificação original de fábrica geralmente sinaliza que a pista interna está gravemente comprometida. Uma vez ultrapassado este limite específico, a substituição é obrigatória para evitar falhas estruturais catastróficas.
