Um rolamento giratório é um componente rotacional de grande escala e serviço pesado projetado para transmitir simultaneamente combinações complexas de altas cargas de momento axial, radial e de inclinação, ao mesmo tempo que facilita o movimento rotacional suave, contínuo ou oscilante entre plataformas estruturais desacopladas.

Compreender o perfil operacional, as configurações internas e as metodologias de projeto distintas desses componentes de grande escala é essencial para engenheiros de otimização e especialistas em compras que buscam maximizar a vida útil das máquinas. Este guia completo explorará a mecânica exata dessas maravilhas da engenharia, dissecando seus componentes estruturais, variações como Rolamentos giratórios de esferas de uma carreira , aplicações industriais e estruturas de manutenção de longo prazo.

Índice

• O que é um rolamento giratório?

• Estrutura e componentes principais

• Como funciona um rolamento giratório?

• Aplicações em todos os setores

• Como escolher o rolamento de giro correto

• Noções básicas de manutenção

O que é um rolamento giratório?

Um rolamento giratório, frequentemente chamado de anel giratório, é um rolamento especializado de elemento rolante de grande diâmetro, caracterizado por sua capacidade única de lidar com imensas combinações de carga em uma área altamente compacta e de baixo perfil.

Ao contrário dos rolamentos rígidos de esferas convencionais ou dos designs de rolos padrão que visam principalmente vetores radiais puros ou axiais diretos, esses componentes maciços são projetados para atuar como juntas estruturais estruturais. Eles normalmente apresentam diâmetros grandes, muitas vezes variando de centenas de milímetros a vários metros, incorporando furos de fixação integrados que permitem que sejam parafusados ​​diretamente em bases de máquinas adjacentes. O principal padrão de projeto para aplicações industriais em geral depende fortemente de rolamentos giratórios de esferas de uma carreira , que otimizam o equilíbrio entre alta capacidade radial e desempenho estrutural econômico.

A versatilidade desta categoria de engenharia decorre de sua geometria interna, que depende de pistas retificadas com precisão e ângulos de contato de carga especializados. Embora os rolamentos tradicionais sejam projetados para suportar rotações rápidas e de alta velocidade com variação mínima de carga, a categoria giratória concentra-se em ambientes de oscilação de baixa velocidade, altamente variável e alto torque. Ele atua simultaneamente como um elemento conjuntivo estrutural e um pivô cinemático ativo, eliminando a necessidade de eixos complexos e com múltiplos rolamentos e reduzindo os custos gerais de produção.

Historicamente, o maquinário pesado exigia eixos de articulação multicomponentes elaborados, arruelas de encosto superiores e inferiores e estabilizadores radiais suplementares para gerenciar cargas descentralizadas. A introdução de anéis giratórios modernos revolucionou o design de máquinas B2B, consolidando essas demandas mecânicas díspares em um único componente pré-projetado. Essa consolidação estrutural simplifica radicalmente a cadeia de fornecimento de fabricação, permitindo que os construtores de equipamentos pesados ​​obtenham rigidez estrutural superior e, ao mesmo tempo, reduzam o peso total da máquina e a altura do perfil.

Estrutura e componentes principais

A anatomia estrutural de um rolamento de giro padrão compreende um conjunto de elementos internos e externos especializados, incluindo um anel interno, um anel externo, elementos rolantes de precisão, espaçadores de isolamento e compostos de vedação de proteção.

1. Os anéis de montagem

A base de qualquer unidade giratória reside em seus anéis estruturais internos e externos, que são usinados em ligas de aço forjado de alta resistência, como 50Mn ou 42CrMo. Um anel é estruturalmente casado com a base estacionária do maquinário, enquanto o anel oposto é firmemente preso à plataforma superior rotativa. Esses anéis apresentam folga pré-perfurada e espaçada com precisão ou furos de montagem roscados, facilitando a integração direta e aparafusada na estrutura da máquina sem a necessidade de alojamentos de fixação externos.

2. Elementos rolantes e pistas

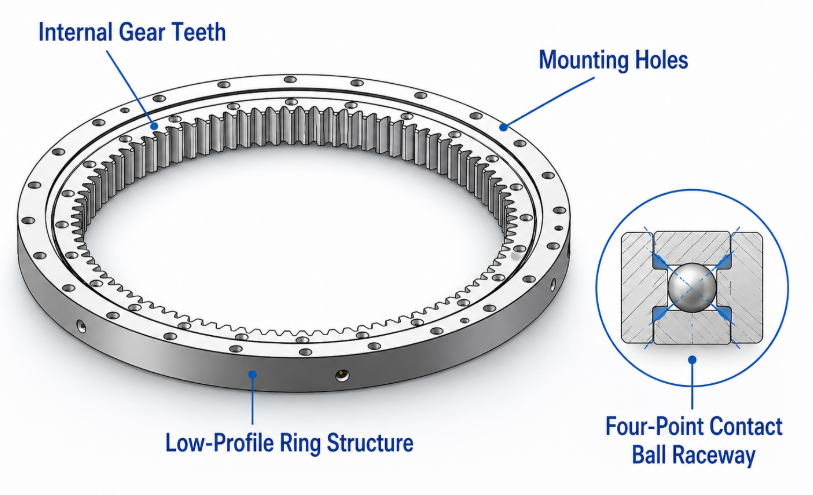

A transmissão mecânica da carga ocorre dentro das pistas internas endurecidas usinadas nos perfis dos anéis. Os elementos rolantes, que podem consistir em esferas de aço de precisão utilizadas em rolamentos giratórios de esferas de uma carreira ou rolos cilíndricos em projetos de múltiplas carreiras para serviços pesados, viajam ao longo dessas estruturas de caminho. As pistas passam por processos especializados de endurecimento por indução para atingir uma profundidade precisa de dureza, protegendo o substrato estrutural contra fadiga subterrânea, altas tensões de contato e lascamento prematuro sob condições extremas de trabalho.

3. Espaçadores e gaiolas de separação

Para evitar o atrito direto entre elementos rolantes adjacentes durante a rotação, os engenheiros de projeto integram espaçadores de isolamento especializados ou gaiolas segmentadas na cavidade da pista. Normalmente moldados a partir de polímeros de poliamida avançados ou fundidos a partir de ligas metálicas não ferrosas, esses componentes eliminam a derrapagem elemento a elemento, reduzindo significativamente o torque de fricção interno. Esse isolamento interno garante uma distribuição uniforme do material rolante ao redor da circunferência, minimizando a geração localizada de calor e mantendo o movimento rotacional previsível.

4. Sistemas de Vedação e Opções de Integração

Para preservar a integridade interna, essas unidades são equipadas com vedações elastoméricas ao longo de seu perímetro externo, evitando a entrada de partículas, água e contaminantes químicos industriais, ao mesmo tempo que retêm com segurança a lubrificação vital. Além disso, estes sistemas muitas vezes incorporam engrenagens integradas cortadas diretamente no perfil do anel interno ou externo. Essa configuração de engrenagem integrada interage perfeitamente com os pinhões de acionamento, permitindo que o rolamento sirva simultaneamente como pivô de rotação estrutural e mecanismo principal para transmissão de torque.

Como funciona um rolamento giratório?

Um rolamento giratório opera transferindo forças de trabalho multidirecionais complexas de uma estrutura superior móvel para uma fundação estática por meio de ponto de rolamento ou contato de linha ao longo de pistas de aço endurecidas por indução.

O princípio operacional fundamental baseia-se na resolução geométrica do vetor de carga, permitindo que o componente único gerencie três tipos de carga distintos simultaneamente: força axial agindo paralelamente ao eixo central, força radial empurrando perpendicularmente ao caminho de rotação e cargas de momento de tombamento resultantes de massas em balanço descentralizadas. Em uma aplicação padrão que utiliza rolamentos giratórios de esferas de uma carreira , a geometria de contato de quatro pontos permite que uma única esfera de aço toque as pistas superior e inferior em interseções angulares específicas e pré-determinadas, resolvendo essas forças distintas em caminhos internos previsíveis.

O processo passo a passo de transferência e resolução de carga mecânica dentro do sistema opera de acordo com o seguinte fluxo sequencial:

Quando um guindaste pesado balança uma carga útil, o peso cria um enorme momento de tombamento que tenta inclinar a estrutura giratória superior em relação ao chassi estático da esteira. O mecanismo giratório absorve essa ação de inclinação através de tensões de tração em um lado do anel e forças de compressão no lado oposto. À medida que o pinhão de acionamento interno gira contra os dentes da engrenagem integral do rolamento, os elementos rolantes deslizam suavemente ao longo dos caminhos circulares, mantendo o alinhamento rígido e evitando emperramento mecânico ou distorção estrutural.

Além disso, a eficiência mecânica deste ciclo operacional depende da minimização das variações de torque de atrito sob mudança de centros de carga. À medida que a máquina muda seu ângulo de trabalho, os pontos de contato internos se ajustam continuamente, distribuindo os vetores de força ativa uniformemente por vários elementos rolantes. Esta dissipação uniforme evita a deformação estrutural da estrutura da máquina, absorve impulsos de choque durante ciclos repentinos de aceleração ou frenagem e mantém velocidades angulares constantes necessárias para um controle preciso da posição.

Aplicações em todos os setores

Os rolamentos giratórios são implantados em um vasto espectro de setores industriais pesados, onde grandes montagens estruturais exigem controle de posicionamento angular rígido, de alta capacidade e de baixo atrito.

1. Máquinas de construção e movimentação de terras

O setor da construção representa o maior consumidor global de tecnologia de giro para serviços pesados. As escavadeiras hidráulicas exigem rotação constante e rápida de 360 ​​graus de suas cabines superiores e braços de lança, ao mesmo tempo em que exercem enormes forças de escavação nas profundezas da terra. Para operações de terraplenagem altamente exigentes, a seleção de um componente construído com precisão não é negociável.

Um excelente exemplo de solução padrão da indústria projetada para esses ciclos de trabalho exigentes é o sistema de alto desempenho Conjunto de anel giratório de escavadeira QND1220-32Z7-CZ , que apresenta um design de engrenagem interna robusto e endurecido por indução, explicitamente otimizado para suportar as cargas de choque intensas e repetidas encontradas por escavadeiras pesadas da classe de 20 toneladas . Esta solução de engenharia específica oferece excelente estabilidade estrutural, alta resistência à fadiga e maior vida útil da vedação em operações de campo lamacentas e de alto impacto.

2. Equipamento de movimentação e elevação de materiais

Guindastes de torre, pórticos portuários e plataformas elevatórias móveis montadas em caminhões dependem inteiramente de anéis giratórios para posicionar com segurança cargas úteis de várias toneladas em distâncias horizontais extremas. Nestes cenários, o componente deve gerir momentos de tombamento massivos causados ​​por longos comprimentos de lança. A integridade estrutural do anel do rolamento evita falhas estruturais catastróficas, enquanto sua baixa resistência ao rolamento permite movimentos de oscilação suaves, evitando a oscilação da carga e garantindo o posicionamento preciso do material em canteiros de obras comerciais lotados.

3. Sistemas de Energias Renováveis

Na indústria de energia eólica, as turbinas eólicas de grande escala utilizam soluções de giro especializadas em dois sistemas críticos: controle de inclinação e controle de guinada. O rolamento de guinada é montado entre o topo da torre estacionária e a nacela rotativa, permitindo que a turbina gire na direção do vento para maximizar a captura de energia. Simultaneamente, os rolamentos individuais das pás giram as pás da turbina ao longo de seus eixos longitudinais para otimizar os ângulos aerodinâmicos ou embandeirar as pás em condições perigosas de tempestade, exigindo confiabilidade absoluta em ambientes offshore isolados.

4. Automação Médica, de Defesa e Avançada

Além dos equipamentos industriais pesados, variantes de alta precisão são integradas em equipamentos avançados de imagens médicas, como scanners de tomografia computadorizada, onde a rotação suave, silenciosa e rápida do pórtico de digitalização é fundamental para a precisão da imagem diagnóstica. Nos setores de defesa e radar, esses anéis suportam antenas parabólicas automatizadas de rastreamento e torres de armas de veículos blindados, exigindo precisão angular excepcional, folga interna zero e operação perfeita em faixas extremas de temperatura ambiental.

Como escolher o rolamento de giro correto

A seleção do rolamento giratório ideal requer uma análise rigorosa das cargas operacionais máximas da aplicação, perfis de velocidade de rotação, riscos ambientais e metas de vida útil exigidas.

Perfil de carga e cálculos vetoriais

A etapa principal no processo de seleção de engenharia envolve a compilação de um diagrama de carga abrangente que detalha os picos de forças axiais, forças radiais e momentos de tombamento simultâneos. Os engenheiros plotam esses valores em relação às curvas limite estruturais para garantir que o modelo escolhido mantenha um fator de segurança adequado sob condições de retenção estática e rotação dinâmica ativa. Para aplicações com padrões de carga moderados e previsíveis, onde o espaço é limitado e a eficiência de custos é fundamental, especificar rolamentos de giro esféricos de uma carreira padrão com geometria de contato de quatro pontos costuma ser a decisão de engenharia mais matematicamente correta.

Configurações de engrenagens e design de dentes

Os especificadores devem avaliar os requisitos de torque do acionamento para determinar se um perfil de anel interno, externo ou sem engrenagem é mais adequado para o layout geral da máquina. As engrenagens internas oferecem um design altamente compacto e protegem o pinhão de acionamento contra detritos externos, enquanto as configurações de engrenagens externas simplificam o acesso dos técnicos e permitem dimensões maiores do pinhão para fornecer torques de acionamento mais elevados. A geometria dos dentes também deve ser avaliada, com opções de endurecimento por indução nos flancos das engrenagens para mitigar o desgaste causado por forças repetitivas de aceleração e frenagem.

Vedação Ambiental e Metalurgia de Materiais

O ambiente operacional determina a seleção das configurações de vedação e das opções de proteção do material. Equipamentos que operam em ambientes marítimos corrosivos ou expostos à poeira contínua do deserto exigem vedações de borracha sintética avançadas, como Viton ou compostos com alto teor de nitrila, juntamente com designs geométricos multi-lábios especializados. Além disso, a metalurgia do aço base deve corresponder ao clima ambiente; as operações em baixa temperatura exigem tratamentos especializados de têmpera profunda para evitar fraturas frágeis, enquanto as aplicações marítimas geralmente exigem revestimentos anticorrosivos especializados em flocos de zinco.

Noções básicas de manutenção

A manutenção proativa de um rolamento giratório concentra-se em regimes de lubrificação estruturados e sistemáticos, auditorias rigorosas de integridade de vedação e rastreamento meticuloso dos torques de fixação dos parafusos de montagem.

1. Protocolos de lubrificação sistemática

A lubrificação regular é o fator mais crítico que determina a vida útil final de qualquer anel giratório de elemento rolante. O lubrificante fresco deve ser bombeado sistematicamente para as cavidades internas das pistas através de niples de lubrificação integrados enquanto o rolamento gira ativamente para garantir uma cobertura uniforme em todas as pistas internas. Este procedimento desloca a graxa velha e oxidada, evacua quaisquer detritos de desgaste microparticulados e mantém uma película protetora contínua de óleo hidrodinâmico entre os corpos rolantes e as pistas de aço.

2. Inspeções de engrenagens e pinhão

Para variantes com engrenagens, a malha de engrenagens abertas requer lubrificação independente e dedicada com graxas especializadas e altamente adesivas para engrenagens abertas, projetadas para resistir ao arremesso centrífugo e à lavagem com água. Os técnicos devem inspecionar rotineiramente os dentes da engrenagem em busca de sinais de padrões de desgaste irregulares, corrosão ou microfissuras, que muitas vezes sinalizam desalinhamento estrutural ou ajustes incorretos da folga do pinhão. Manter a malha da engrenagem devidamente lubrificada e livre de pedras presas ou detritos duros de construção evita o desgaste abrasivo rápido e protege contra cisalhamento catastrófico dos dentes sob cargas de choque repentinas.

3. Auditorias de vedação e verificação de torque de fixação de parafusos

As vedações elastoméricas externas devem ser inspecionadas frequentemente quanto a rachaduras, rasgos físicos ou degradação estrutural. Uma vedação danificada permite que sujeira abrasiva e umidade penetrem na pista interna, causando desgaste abrasivo rápido e corrosão que destrói rapidamente a superfície de rolamento.

Simultaneamente, como os anéis giratórios estão sujeitos a tensões vibracionais intensas e alternadas, os técnicos devem usar chaves de torque hidráulicas calibradas para verificar se todos os parafusos de montagem mantêm suas especificações originais de pré-carga projetadas, pois ferragens soltas levam à distribuição desigual da carga e à falha estrutural rápida.

4. Medição de folga e monitoramento de desgaste

Ao longo de anos de operação industrial contínua, ocorrerá desgaste natural do material dentro dos canais internos da pista, levando a um aumento gradual na folga axial e radial. As equipes de engenharia de manutenção devem estabelecer uma medição básica da folga de inclinação no comissionamento do equipamento e rastrear esse valor por meio de verificações periódicas do comparador. Se a folga estrutural exceder os limites máximos de folga especificados pelo fabricante original, isso indica que a pista atingiu seu limite de fadiga e a unidade deve ser programada para revisão completa ou substituição para evitar falhas estruturais inesperadas.

Conclusão

Os rolamentos de giro representam o auge da consolidação da engenharia pesada, transformando com sucesso ligações estruturais complexas e multicomponentes em um pacote único, altamente eficiente e confiável. Quer configurados como uma configuração padrão e versátil de quatro pontos de rolamentos giratórios de esferas de uma carreira ou personalizados em um conjunto de rolos cilíndricos de múltiplas carreiras para serviço pesado, esses componentes fornecem a base estrutural e mecânica necessária para o movimento industrial moderno. Ao compreender seu layout interno, dinâmica operacional e protocolos de seleção meticulosos, as empresas B2B podem projetar, operar e manter máquinas pesadas com segurança e absoluta confiança. A rentabilidade operacional a longo prazo depende da escolha de componentes fabricados com precisão, da execução de cronogramas de lubrificação rigorosos e do monitoramento de perto das folgas estruturais para garantir que essas enormes juntas industriais funcionem suavemente nos próximos anos.
