A maquinaria pesada opera sob enorme estresse físico em alguns dos ambientes mais implacáveis ​​do planeta. No centro desta mobilidade está o rolamento de rotação. Esta junção crítica suporta toda a carga operacional da superestrutura. Quando as equipes de aquisição ou os engenheiros selecionam um rolamento inadequado ou negligenciam os protocolos fundamentais de manutenção, a falha repentina do equipamento torna-se inevitável. Consequentemente, isso leva a graves riscos de segurança no local de trabalho, atrasos nos prazos do projeto e custos exorbitantes de tempo de inatividade.

Os operadores de frota e gestores de engenharia enfrentam uma batalha constante contra o desgaste. Saber exatamente como avaliar, selecionar e manter os componentes rotacionais ideais é a única maneira de maximizar a vida útil das máquinas e garantir operações diárias perfeitas.

Principais conclusões

• Funcionalidade principal: Os rolamentos de rotação para serviço pesado lidam com cargas axiais, radiais e de momento maciças simultaneamente. Eles servem como espinha dorsal rotacional de escavadeiras e guindastes.

• Combinação de máquinas: A seleção da configuração correta do projeto depende estritamente da classe de peso e das demandas operacionais dinâmicas do equipamento.

• Manutenção preventiva: A vedação adequada, a lubrificação especializada de extrema pressão e o tensionamento rotineiro dos parafusos são essenciais para superar o desgaste prematuro.

• Avaliação de fornecedores: A parceria com fabricantes especializados garante que as equipes de compras recebam componentes com qualidade OEM que passam por rigorosos testes não destrutivos.

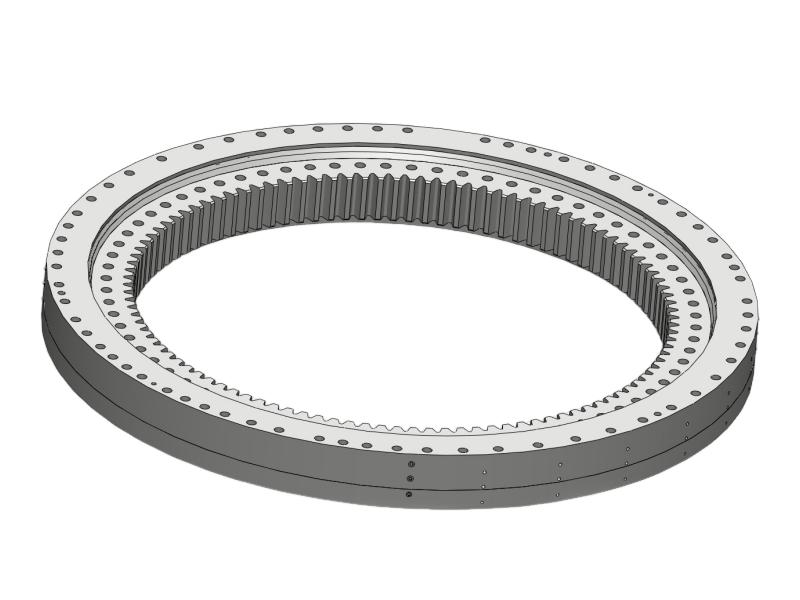

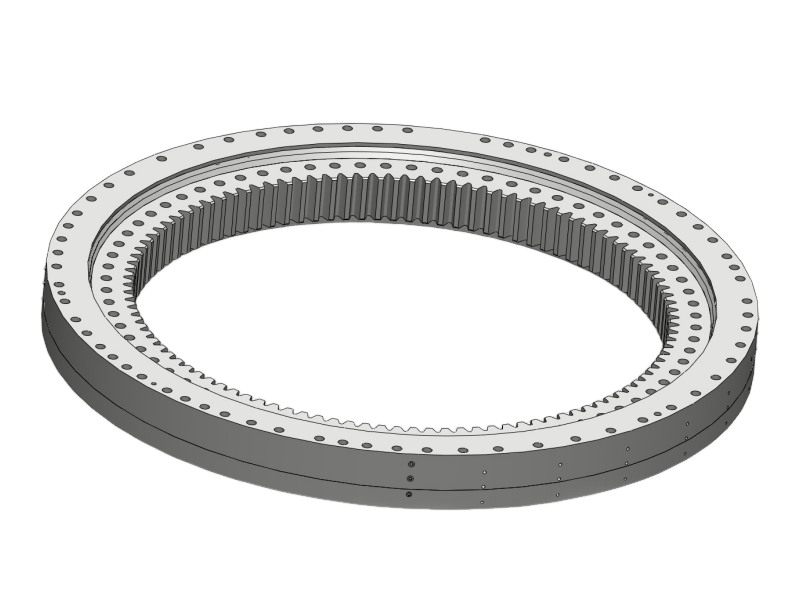

O que é um anel giratório para construção? Anatomia e Princípio de Funcionamento

Tomar decisões de aquisição e engenharia altamente informadas requer um conhecimento profundo da mecânica fundamental. Ao contrário dos rolamentos industriais padrão, um rolamento de rotação para serviço pesado é projetado especificamente para acomodar cargas combinadas e multidirecionais. Isso facilita movimentos suaves, contínuos ou oscilantes de 360 ​​graus sob extrema pressão.

Os componentes principais

A integridade estrutural deste centro de mobilidade depende de vários elementos projetados com precisão, trabalhando em perfeita harmonia. Primeiro, os anéis interno e externo formam a base. Forjado em aço de alta liga, um anel é aparafusado com segurança ao material rodante estacionário do maquinário, enquanto a contraparte é fixada diretamente na cabine giratória. Normalmente, um desses anéis apresenta dentes de engrenagem integrados para interagir perfeitamente com o motor de acionamento.

Situados firmemente entre esses anéis de aço estão os elementos rolantes. Podem ser esferas esféricas ou rolos cilíndricos. À medida que esses elementos viajam ao longo de pistas endurecidas por indução, eles reduzem drasticamente o atrito metal-metal. Além disso, canteiros de obras pesadas são ambientes altamente contaminados. Vedações de borracha nitrílica de nível industrial são integradas nas aberturas dos anéis para bloquear agressivamente a entrada de pó de sílica, lama e umidade. Portas estrategicamente posicionadas permitem que os técnicos injetem graxa fresca diretamente na geometria interna.

Como funciona um anel giratório de construção

Durante a operação ativa, este componente atua como o ponto de conexão física singular entre os trilhos da máquina e seu braço de trabalho. Quando uma escavadeira escava profundamente em terra compactada, ela gera forças violentas e descentralizadas, conhecidas como cargas momentâneas. Os corpos rolantes internos distribuem imediatamente essas forças intensas de maneira uniforme pela pista de aço endurecido. Ao gerenciar ativamente o atrito entre a base estacionária e as peças móveis, o rolamento permite que a cabine superior gire sem esforço, ao mesmo tempo que suporta o peso morto da máquina e sua pesada carga útil.

Tipos de rolamentos de anel giratório usados ​​em máquinas pesadas

Nem todos os projectos de infra-estruturas exigem exactamente o mesmo nível de capacidade de carga. Os engenheiros mecânicos categorizam esses componentes com base na configuração interna de seus elementos rolantes. A seleção do tipo estrutural apropriado é uma decisão de alto risco para os operadores de frotas.

Rolamentos de esferas de contato de quatro pontos de uma carreira

Isto representa a configuração mais comum e econômica para equipamentos leves e médios. O design interno apresenta uma única fileira de esferas de aço que fazem contato preciso com a pista em quatro pontos distintos. Essa geometria exclusiva permite que o rolamento lide simultaneamente com cargas descendentes, horizontais e de inclinação moderada. Geralmente é especificado para miniescavadeiras, pequenos guindastes utilitários e acessórios hidráulicos onde o levantamento de peso extremo não é o principal fator limitante.

Anéis giratórios de rolamento de esferas de duas fileiras

Em contraste, máquinas que exigem capacidades de carga estática significativamente maiores e resistência superior a mudanças direcionais severas utilizam rolamentos de esferas de duas carreiras. Ao distribuir a tensão mecânica entre duas fileiras independentes de esferas esféricas, este projeto oferece maior estabilidade estrutural. Ele proporciona uma vida útil operacional muito mais longa sob estresse contínuo e repetitivo. Eles são frequentemente instalados em equipamentos de elevação de médio porte e manipuladores de sucata.

Anéis giratórios de rolos de três fileiras

Quando as equipes de engenharia enfrentam grandes projetos de infraestrutura, o rolamento de três carreiras é o campeão indiscutível dos pesos pesados. Em vez de utilizar esferas, este projeto altamente especializado utiliza três fileiras independentes de rolos cilíndricos. As fileiras superior e inferior absorvem o peso esmagador para baixo e os momentos de inclinação, enquanto a fileira do meio gerencia estritamente as forças laterais horizontais. Como os rolos fornecem contato de linha plana em vez de contato preciso, sua capacidade de carga é exponencialmente maior.

Para equipes de compras que equipam grandes escavadeiras, a seleção de um equipamento premium O anel giratório para construção com design de rolos de três carreiras é a solução definitiva para evitar deformações estruturais catastróficas.

Aplicações específicas: O papel dos anéis giratórios em escavadeiras e guindastes

A aplicação em campo sempre exige especificações de engenharia rigorosas. Os gerentes de compras devem alinhar meticulosamente as propriedades físicas da peça de reposição com os requisitos exatos e implacáveis ​​do maquinário pesado.

Anéis giratórios para escavadeiras pesadas

Escavadeiras pesadas operam em condições brutais e implacáveis. Eles suportam rotação contínua de 360 ​​graus, cargas de choque hidráulico extremas causadas pela explosão de rocha sólida e vibração implacável do motor. O rolamento rotacional em uma escavadeira maciça deve suportar todo o peso dinâmico da estrutura superior, a lança estendida, a pesada caçamba de aço e toneladas de material escavado. Tudo isso deve acontecer mantendo o controle rotacional preciso para o operador.

A atualização ou substituição de componentes defeituosos para grandes escavadeiras requer peças altamente especializadas e de alta capacidade que atendam ou excedam as especificações originais. Por exemplo, uma máquina da classe de 200 toneladas exige parâmetros específicos, como um diâmetro externo que chega a 2.840 mm e um módulo de engrenagem robusto. Procurar um dedicado Anel giratório para construção A escavadeira de 200 toneladas garante a integridade estrutural necessária para lidar com imensos momentos de inclinação sem sofrer microfissuras na pista.

Guindastes de Torre e Guindastes Móveis

Em operações de elevação em grandes altitudes, o aspecto de segurança destes rolamentos não pode ser subestimado. Guindastes de torre e guindastes móveis dependem inteiramente desses componentes para erguer vigas de aço e blocos de concreto de várias toneladas no ar. A carga momentânea, que é a tendência física do guindaste tombar, é transferida diretamente para os dentes da engrenagem e para a pista interna. Portanto, as aplicações de guindastes exigem tolerâncias de usinagem de engrenagens extremamente precisas e endurecimento especializado do núcleo para evitar falhas estruturais catastróficas e potencialmente fatais durante a distribuição ativa de carga.

Requisitos de engenharia e tendências do setor

Os rolamentos industriais padrão usados ​​em fábricas são totalmente insuficientes para o setor de construção pesada. Os rigorosos requisitos de engenharia para máquinas de terraplenagem exigem processos metalúrgicos especializados e recursos de gerenciamento de carga altamente precisos.

Alinhamento da Capacidade de Carga

Um verdadeiro rolamento para serviços pesados ​​deve gerenciar simultaneamente três tipos distintos de forças destrutivas. As cargas axiais representam a força vertical descendente, que inclui o peso próprio da superestrutura de aço e a carga útil real. Cargas radiais são as forças horizontais que atuam perpendicularmente ao eixo de rotação, muitas vezes causadas pela força centrífuga rápida durante um balanço ou pela pressão extrema do vento contra a lança de um guindaste. Finalmente, as cargas momentâneas são as forças de tombamento ou inclinação geradas quando uma carga pesada é elevada para longe do centro de gravidade natural da máquina. Ângulos de contato especializados e geometrias internas são projetados especificamente para neutralizar essas forças combinadas com segurança.

Resistência ao impacto e endurecimento de engrenagens

Imagine uma caçamba de escavadeira atingindo violentamente uma pedra de granito escondida no meio do balanço. Essa onda de choque repentina e violenta desce diretamente pela lança e atinge o rolamento de rotação. Para suportar esse abuso diário, as pistas e os dentes das engrenagens passam por um endurecimento avançado por indução. Este intenso processo de tratamento térmico aumenta a dureza da superfície, atingindo normalmente 55 a 60 HRC, para resistir ao desgaste abrasivo e à deformação estrutural. Crucialmente, deixa o núcleo interno do aço resistente e dúctil, permitindo-lhe absorver enorme energia de impacto sem quebrar.

Tendências de construção moderna

A análise das trajetórias atuais da indústria revela uma mudança distinta nos projetos de construção pesada em direção à manutenção preditiva e à metalurgia avançada. À medida que as técnicas de construção modular exigem o levantamento de componentes pré-fabricados cada vez mais pesados, os rolamentos rotacionais são forçados a evoluir. Analistas da indústria observam uma adoção crescente de sensores integrados de monitoramento de condições. Esses sistemas monitoram o atrito rotacional e as emissões acústicas em tempo real, alertando os operadores sobre fragmentação interna muito antes que ocorra uma falha catastrófica. Além disso, os principais fabricantes estão migrando para aços microligados especializados que oferecem resistência superior à fadiga. Este salto tecnológico garante que hoje os rolamentos para serviços pesados ​​não sejam apenas elementos estruturais passivos, mas componentes ativos na gestão geral da saúde da frota.

Pontos problemáticos comuns e alternativas caras em anéis giratórios

Para gestores de compras e engenheiros de frota, a falha de um rolamento crítico não é apenas um incômodo mecânico. É uma crise logística total. Compreender exatamente porque é que estes componentes falham e calcular o custo real de alternativas abaixo da média é o primeiro passo para otimizar o desempenho da frota a longo prazo.

Desgaste prematuro e contaminação

Surpreendentemente, a principal causa de falha de componentes em ambientes de construção não é necessariamente a sobrecarga, mas sim a contaminação severa. Os locais de trabalho são inerentemente saturados com elementos abrasivos, como pó fino de sílica, lama úmida, cascalho e água parada. Quando as peças de reposição são fabricadas com sistemas de vedação de baixo custo e de qualidade inferior, esses contaminantes agressivos contornam facilmente as barreiras protetoras e entram na pista sensível.

Uma vez dentro, a sílica e a sujeira se misturam com a graxa lubrificante interna, criando uma pasta de desbaste altamente abrasiva. Esta pasta tritura continuamente contra os corpos rolantes e a pista de aço endurecido. Durante um curto período, isso leva a microcorrosões, lascas e, eventualmente, à destruição completa da geometria interna do rolamento. Alternativas de alta qualidade atenuam esse grave risco utilizando designs avançados de labirinto ou vedações de borracha nitrílica para serviços pesados ​​especificamente formuladas para manter a pressão interna positiva e bloquear detritos externos.

O caro dilema da substituição

Quando os orçamentos trimestrais são apertados, as equipes de compras podem ficar tentadas a procurar alternativas não verificadas e de baixo custo ou anéis recondicionados. No entanto, esta abordagem míope resulta frequentemente no temido e dispendioso dilema da substituição.

O preço inicial de compra de uma peça de reposição representa apenas uma pequena fração do custo total de uma avaria. Quando um rolamento falha em uma escavadeira enorme, o tempo de inatividade operacional é imediato e brutal. O processo de substituição requer a mobilização de equipamentos separados de elevação pesada apenas para desmontar a superestrutura do material rodante, consumindo centenas de caras horas de trabalho. O impacto financeiro de um projeto paralisado, combinado com custos trabalhistas de emergência, supera em muito a economia inicial resultante da compra de uma peça barata. Investir em um o anel giratório de construção premium garante que o componente seja projetado com a dureza correta do material, reduzindo drasticamente o custo total de propriedade durante a vida útil operacional da máquina.

Como escolher o anel giratório certo para o seu projeto de construção

A seleção da substituição correta requer uma avaliação meticulosa e detalhada das especificações mecânicas e das capacidades do fabricante. Uma ligeira incompatibilidade na capacidade de carga ou na configuração da engrenagem pode levar rapidamente a emperramento, desgaste acelerado ou falha catastrófica do equipamento.

Especificações correspondentes às máquinas

Os engenheiros devem garantir que a substituição corresponda perfeitamente às especificações do equipamento original. Isto vai muito além de simplesmente medir as dimensões físicas com uma fita métrica. As equipes de aquisição devem verificar a precisão dimensional, incluindo o diâmetro externo, o diâmetro interno e a altura total precisos. Além disso, eles devem auditar os dados do equipamento. A verificação do número de dentes da engrenagem, do módulo e do ângulo de pressão evita que o pinhão motriz retifique durante a rotação. Finalmente, a quantidade, o tamanho e a distribuição exata dos furos de montagem nos anéis interno e externo devem ser idênticos para garantir o tensionamento adequado dos parafusos.

Avaliando o fabricante

Nem todos os fabricantes industriais operam de acordo com os mesmos padrões rigorosos. Ao adquirir componentes críticos para máquinas de grande porte, os processos de engenharia e garantia de qualidade do fornecedor devem ser minuciosamente examinados. Os compradores devem verificar se o fabricante possui certificações ISO 9001 relevantes e utiliza aço forjado certificado, como 42CrMo ou 50Mn.

Além disso, fornecedores confiáveis ​​empregam protocolos rigorosos de testes não destrutivos. Eles utilizam testes ultrassônicos para detectar falhas internas ocultas nas peças forjadas de aço e inspeção de partículas magnéticas para identificar rachaduras microscópicas na superfície após o tratamento térmico. Ao atualizar uma máquina enorme, adquirir um equipamento personalizado o anel giratório resistente para construção de um fornecedor especializado garante que as pistas sejam endurecidas por indução até a profundidade exata necessária para suportar cargas de choque extremas e repetitivas.

Manutenção e solução de problemas para máxima longevidade

Mesmo o rolamento caro e projetado com mais precisão falhará prematuramente se for submetido a manutenção inadequada ou preguiçosa. Estabelecer protocolos rigorosos de manutenção de rotina é a maneira mais eficaz de proteger seu investimento em máquinas pesadas. Esta diligência pode prolongar a vida operacional do componente para 10.000 ou até 15.000 horas.

Protocolos de lubrificação adequados

A lubrificação serve um duplo propósito vital. Minimiza o atrito interno e atua como uma barreira secundária de fluidos contra contaminação externa. A graxa padrão disponível no mercado é totalmente insuficiente para ambientes de construção pesada. As equipes de manutenção devem usar graxas à base de lítio de extrema pressão formuladas com lubrificantes sólidos, como dissulfeto de molibdênio, para lidar com cargas de esmagamento.

Ao lubrificar a pista, a máquina deve ser girada lentamente enquanto a graxa é bombeada nas conexões para garantir uma distribuição uniforme de 360 ​​graus. O protocolo de campo padrão é bombear graxa nova até que a graxa antiga saia visivelmente das vedações de borracha. Isso elimina efetivamente qualquer sujeira ou umidade presa. Os dentes externos ou internos da engrenagem devem ser lubrificados separadamente com um composto altamente adesivo que não seja removido pela chuva forte nem se solte durante oscilações rápidas.

Tensionamento de parafusos e inspeções de rotina

Parafusos de alta resistência fixam os enormes anéis de aço ao chassi da máquina. Esses parafusos estão sujeitos a alongamento, tração e vibração contínuas do motor. Mesmo que um único parafuso perca a tensão, a carga operacional é imediatamente transferida de forma desigual para os parafusos adjacentes. Isto cria um perigoso efeito dominó que pode levar ao rápido cisalhamento dos parafusos e à deformação permanente do rolamento.

Os operadores devem usar chaves dinamométricas calibradas para verificar a tensão dos parafusos após as primeiras 100 horas de operação para peças recém-instaladas e, posteriormente, rotineiramente a cada 500 horas. Os parafusos devem sempre ser apertados em padrão cruzado para garantir uma distribuição de pressão perfeitamente uniforme em toda a superfície de montagem.

Saber quando é hora de substituir

Os técnicos de frota devem ser altamente treinados para reconhecer os primeiros sinais de alerta de degradação estrutural. A detecção antecipada de um componente com defeito evita acidentes catastróficos no local de trabalho e danos secundários a caros motores hidráulicos de oscilação.

Os principais indicadores de falha incluem folga excessiva ou folga na cabine superior, o que sugere desgaste interno severo. A operação suave é um sinal de uma máquina saudável. Qualquer som audível de trituração, estalo ou trituração durante a rotação indica que os elementos rolantes estão ativamente lascados. Finalmente, se as equipes de manutenção descobrirem flocos de prata metálica ou aparas de aço na graxa purgada durante a manutenção de rotina, será um sinal definitivo de destruição estrutural interna. A máquina deve ser retirada de serviço imediatamente.

O rolamento de rotação é o coração inegável da mobilidade de máquinas pesadas. A escolha da configuração de projeto correta determina o sucesso geral, a lucratividade e a segurança de um projeto de construção. Ao compreender as exigências de engenharia, evitar alternativas baratas e aderir a protocolos rigorosos de lubrificação e tensionamento, os operadores de frota podem evitar tempos de inatividade dispendiosos. Se a sua frota necessita de soluções robustas e de engenharia de precisão, adaptadas para ambientes extremos, explore opções de alto desempenho em Anel giratório Masfy para manter seus projetos de construção pesados ​​avançando sem problemas.

Perguntas frequentes

Qual é a vida útil de um anel giratório para máquinas de construção?

A vida útil operacional depende fortemente de rotinas de manutenção rigorosas, condições ambientais e total de horas operacionais. No entanto, um componente de alta qualidade e bem conservado, operando em condições normais de construção, pode normalmente durar entre 10.000 e 15.000 horas de operação antes de exigir uma substituição completa. A lubrificação consistente e as verificações rotineiras do torque dos parafusos são as melhores maneiras de maximizar essa vida útil.

Um anel giratório danificado pode ser reparado ou deve ser substituído?

Pequenos problemas periféricos, como vedações de borracha degradadas ou bloqueios superficiais de lubrificação, muitas vezes podem ser reparados diretamente no campo. No entanto, se houver danos estruturais na pista interna, lascamento dos elementos rolantes de aço ou dentes de engrenagem quebrados, o rolamento quase sempre requer uma substituição completa para manter a segurança operacional e a integridade estrutural no local de trabalho.

Que tipo de graxa é melhor para um anel giratório de escavadeira?

Para máquinas de construção pesada que operam em ambientes agressivos, é altamente recomendável usar uma graxa à base de lítio para serviços pesados ​​e de extrema pressão. Graxas contendo aditivos sólidos para redução de atrito, como dissulfeto de molibdênio, são ideais, pois fornecem uma camada extra de proteção durável contra o atrito extremo de metal com metal e altas cargas de choque experimentadas durante a escavação.

Por que as escavadeiras precisam de rolamentos giratórios de três carreiras?

Máquinas enormes geram cargas de inclinação de imenso momento durante operações de levantamento pesado e abertura de valas profundas. Os projetos de rolos de três fileiras são projetados especificamente para lidar com essas forças extremas, separando as cargas axiais, radiais e de momento em três fileiras distintas de rolos cilíndricos. Isso evita a deformação estrutural severa que destruiria rapidamente os rolamentos de esferas de uma carreira padrão sob o mesmo peso.

Como faço para medir um anel giratório para uma peça de reposição?

Para identificar e solicitar corretamente uma substituição, você deve medir com precisão o diâmetro externo, o diâmetro interno e a altura total dos anéis de aço. Além disso, você deve contar com precisão o número exato de dentes da engrenagem, observar a posição da engrenagem e contar o número e o tamanho dos furos dos parafusos de montagem em ambos os anéis. Sempre cruze essas medidas físicas com o número da peça original do equipamento para garantir um ajuste perfeito.

Quais são os primeiros sinais de falha do anel giratório?

Os primeiros indicadores de falha incluem ruídos incomuns, como estalos, rangidos ou cliques durante a rotação. Os operadores também podem notar um aumento de oscilação ou folga excessiva na cabine superior quando a máquina para repentinamente. Encontrar flocos de metal na graxa purgada é um sinal de alerta crítico de que a pista interna está se deteriorando ativamente.

Como a temperatura afeta o desempenho do rolamento giratório?

As temperaturas extremas afetam significativamente o desempenho do rolamento. O calor elevado pode fazer com que a graxa padrão fique mais fina e vaze, reduzindo a eficácia da lubrificação, enquanto as temperaturas congelantes podem causar o endurecimento da graxa, aumentando a resistência rotacional. Graxas especializadas com classificação de temperatura e tolerâncias de expansão térmica no projeto do rolamento são necessárias para máquinas que operam em climas extremos.
