تعتمد الآلات الصناعية الثقيلة بشكل أساسي على سلامة وكفاءة أداء المفاصل الدورانية واسعة النطاق المعروفة باسم حلقات الدوران. تم تصميم هذه المكونات الميكانيكية المتخصصة لنقل القوى المحورية الكبيرة والقوى الشعاعية وعزوم الانقلاب المائلة عبر الهياكل الثابتة والدوارة في وقت واحد. يظل اختيار بنية مفصل الدوران الأمثل مرحلة حرجة في الهندسة الميكانيكية، حيث يحدد تخطيط عنصر التدحرج الداخلي بشكل مباشر العمر التشغيلي والصلابة الهيكلية ومعلمات تحمل الوزن لمجموعة الماكينة بأكملها.

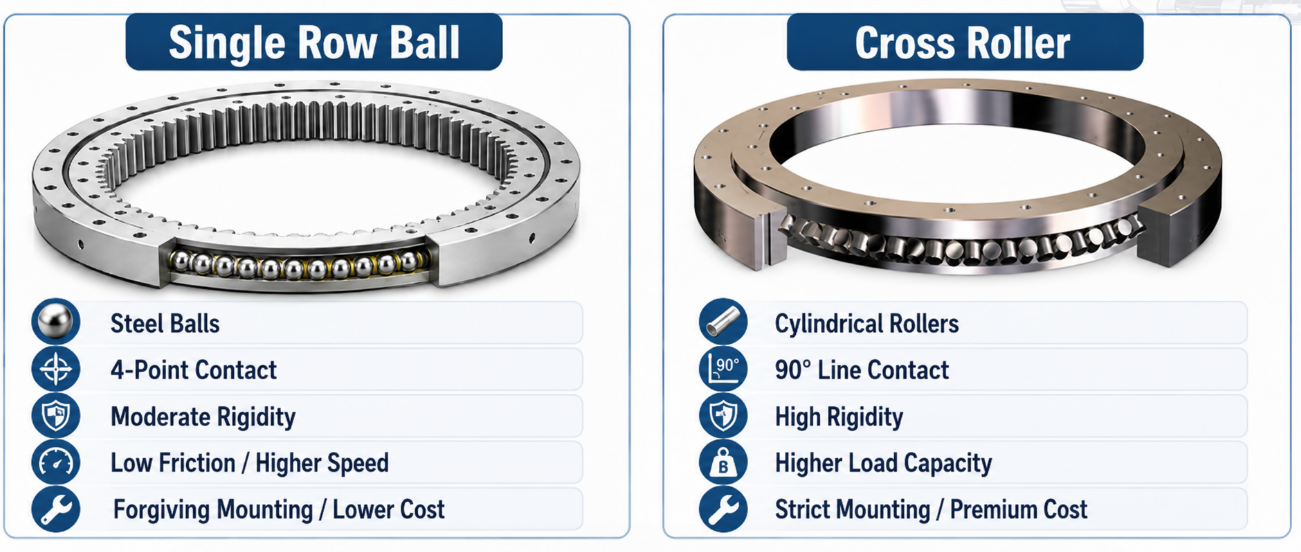

يركز الاختلاف الأساسي بين المحامل الدائرية ذات الصف الواحد والمحامل الدائرية ذات الأسطوانة المتقاطعة على عناصر التدحرج الداخلية وهندسة التلامس: تستخدم متغيرات الصف الواحد كرات كروية تحقق اتصالًا بأربع نقاط على طول المجاري المائية ذات الأخدود العميق لتحسين الدوران السلس وكفاءة التكلفة في ظل الأحمال المعتدلة، في حين تنشر تكوينات الأسطوانة المتقاطعة بكرات أسطوانية متناوبة تشكل ملفات تعريف اتصال خطية محاذاة بشكل متعامد عند زوايا 90 درجة لتحقيق أقصى قدر من الهيكلية الصلابة، وتقليل اللعب التخليص، والتعامل مع الأحمال الشديدة متعددة الاتجاهات.

إن فهم الاختلافات الدقيقة في مقاومة عزم الدوران، والانحراف تحت الحمل، وتفاوتات التصنيع، وملفات تعريف التكلفة بين هذين النوعين من المحامل يسمح لمصممي النظام باتخاذ خيارات محسنة للغاية. يحلل هذا الدليل الفني الشامل مقاييس التصميم والخصائص الهيكلية والتطبيقات الميدانية الصناعية والمعايير الهندسية لكل من مجموعات الكرات ذات الصف الواحد والأسطوانات المتقاطعة لتوفير مسار واضح للمشتريات الفنية وهندسة التصميم الهيكلي.

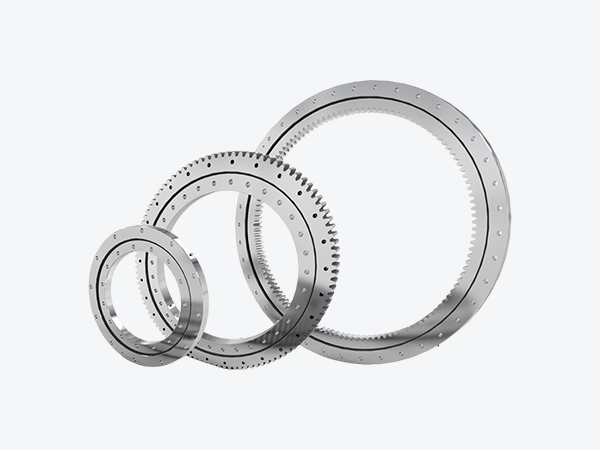

صف واحد الكرة محامل الدوران الدائري

تتكون محامل حلقة الدوران الكروية أحادية الصف من صف واحد من عناصر التدحرج الكروية المقيدة داخل المجاري المائية المتكاملة لتوفير تعدد استخدامات الاتصال بأربع نقاط، والامتثال الدوراني العالي، ونقل الحمل الموثوق به متعدد الاتجاهات للعمليات الصناعية العامة.

الهيكل والتصميم

تتميز البنية الهيكلية لهذا التكوين بمجموعة واحدة من الكرات الفولاذية المطحونة بدقة والمرتبة بشكل محيطي داخل نظام الحلقة الداخلية والخارجية. تم تشكيل ملامح مجرى السباق بعناية باستخدام نسبة تذبذب محددة، مما يعني أن نصف قطر انحناء مجرى السباق الدائري أكبر قليلاً من نصف قطر العناصر الكروية. تنشئ هذه الهندسة المتعمدة ملف تعريف اتصال من أربع نقاط، حيث تتفاعل كل كرة مع أسطح مجرى السباق العلوي والسفلي لكل من الحلقات الداخلية والخارجية في وقت واحد، مما يسمح لصف واحد من الكرات بالتعامل مع مجموعات من الدفع نحو الأسفل، والإزاحة الشعاعية، ولحظات الانقلاب المعقدة.

لحماية مسارات الاتصال الداخلية من التلوث البيئي، ودخول الرطوبة، والتآكل الكاشط للجسيمات، يتم تجهيز هذه الوحدات بشكل قياسي بأختام شفة مطاطية صناعية متينة للغاية على كلا المحيطين الخارجيين. يتم الحفاظ على التباعد الداخلي بين العناصر الكروية بدقة باستخدام أقفاص البوليمر المستمرة أو الفواصل المجزأة، مما يزيل الاحتكاك بين العناصر، ويقلل من اختلافات عزم الدوران، ويمنع الارتباط الميكانيكي أثناء التشغيل. علاوة على ذلك، يمكن تحديد الحلقات على أنها غير موجهة، أو موجهة داخليًا، أو موجهة خارجيًا بملامح صلبة أو أسنان حلزونية لتسهيل التكامل المباشر مع تروس القيادة.

تتطلب أنظمة التتبع الهندسية عالية المتانة مكونات مصنوعة من معادن متخصصة وخصائص تصلب دقيقة. تستخدم المنشآت الصناعية الحديثة تقنيات تصلب الهيكل العميق على مسارات المجاري المائية مع الحفاظ على صلابة القلب ومرونته لامتصاص أحمال الصدمات. بالنسبة للتطبيقات التي تتطلب موثوقية تشغيلية طويلة المدى ومقاييس أداء عالية الكفاءة، كثيرًا ما يحدد المصممون الدرجة الممتازة حلول الدوران الكروي ذات الصف الواحد عالية الأداء والتي تظهر توافقًا فائقًا مع مجرى السباق، وزوايا تلامس محسنة، ومعالجات سطحية شديدة المقاومة للتآكل مصممة لإطالة عمر التشغيل في ظل الظروف الميدانية الصعبة.

المزايا

1. خصائص الدوران السلس: يولد ملف تعريف نقطة الاتصال بطبيعته احتكاكًا متدحرجًا أقل مقارنةً بمتغيرات الاتصال الخطي، مما يتيح عزم دوران أقل لبدء التشغيل، وعزم دوران تشغيل أقل، وحركة دورانية سائلة متسقة للغاية حتى أثناء تعديلات تحديد المواقع الدقيقة الدقيقة.

2. التسامح المعتدل للانحراف الهيكلي: نظرًا لأن العناصر الكروية تحافظ على نقطة الاتصال، فإن مجموعة المحمل تكون بطبيعة الحال أكثر تسامحًا مع الانحرافات الهيكلية الطفيفة، أو أسطح التثبيت غير المستوية، أو الانحرافات المرنة داخل الإطار الفولاذي الداعم دون التسبب في الارتباط الفوري.

3. تكلفة الإنتاج والصيانة الاقتصادية: إن عمليات التصنيع لطحن المجاري المائية ذات القوس الدائري وإنتاج كرات كروية عالية الدقة ناضجة للغاية، مما يجعل هذه المحامل خيارًا فعالاً من حيث التكلفة للمشاريع الصناعية القياسية التي تتطلب أداءً عاليًا بدون أسعار مصممة حسب الطلب.

التطبيقات المثالية

1. الرافعات المثبتة على الشاحنات والمصاعد الهوائية المساعدة: إن توزيعات الحمل التي يمكن التنبؤ بها ومتطلبات الدوران الثابتة ومتعددة الاتجاهات لرافعات المرافق المتنقلة تجعل تكوينات الصف الواحد هي المعيار الصناعي لعمليات الرفع المستقرة.

2. أجهزة تنقية ومكثفات معالجة المياه: تتطلب آليات المعالجة ذات القطر الكبير وبطيئة الحركة دورانًا موثوقًا به ومقاومًا للتآكل وعزم دوران منخفض على مدار دورات متواصلة طويلة، وهي الظروف التي تؤدي فيها مجموعات الكرات أحادية الصف أداءً جيدًا بشكل استثنائي.

3. الآلات الزراعية ومرفقات الغابات: تستخدم معدات مثل أنظمة معالجة الحبوب وحصادات الأخشاب والمحاريث الدوارة المتخصصة هذه المحامل لإدارة البيئات الخارجية الوعرة حيث تعد فعالية التكلفة واستبعاد الحطام الموثوق به من الأولويات الرئيسية.

لماذا نستخدم محامل كروية ذات صف واحد؟

غالبًا ما يكون اختيار تكوين الكرة ذو الصف الواحد مدفوعًا بالحاجة إلى تحقيق التوازن بين التكلفة والأداء والتسامح مع العيوب الهيكلية في العالم الحقيقي. في العديد من البيئات الصناعية، لا يمكن تصنيع الأسطح المتصاعدة وفقًا للتفاوتات المسطحة الشديدة بسبب تشوهات اللحام أو قيود التكلفة. تتكيف تصميمات الكرة ذات الصف الواحد بشكل جيد مع هذه العيوب الطفيفة، وتوزع الأحمال بالتساوي دون التعرض لتركيزات الضغط المحلية التي قد تؤدي إلى التشظي المبكر أو كسر العناصر المتدحرجة.

بالإضافة إلى ذلك، عندما يكون الهدف الهندسي الأساسي هو تقليل استهلاك الطاقة أو استخدام محركات ذات طاقة منخفضة، يصبح خط الأساس الاحتكاكي المنخفض للعناصر الكروية أحد الأصول المهمة. إن قدرتها على تقديم أداء يمكن التنبؤ به في ظل الأحمال المحورية والعزمية المجمعة - مع الحفاظ على سهولة التركيب والتشحيم والخدمة - تجعلها خيارًا أساسيًا ممتازًا للتطبيقات الصناعية الثقيلة القياسية والمتوسطة.

محامل حلقة الدوران المتقاطعة

تستخدم محامل حلقة الدوران المتقاطعة صفًا واحدًا من البكرات الأسطوانية مرتبة في تكوين أخدود على شكل حرف V متعامد ومتناوب لتوفير صلابة هيكلية استثنائية، وتخليص شعاعي قريب من الصفر، وملامح اتصال خطية مصممة للتطبيقات ذات التحميل العالي والدقة الحرجة.

الهيكل والتصميم

تتضمن البنية الداخلية الأساسية لآلية الأسطوانة المتقاطعة استبدال الكرات الكروية بعناصر تدحرج أسطوانية دقيقة الأرضية. يتم وضع هذه الأسطوانات في أخدود واحد عميق على شكل حرف V، مع توجيه كل أسطوانة متتالية بزاوية 90 درجة بالنسبة للأسطوانة التي تسبقها. يعني هذا الترتيب المتناوب أن نصف البكرات مائلة لامتصاص الدفع المحوري ولحظات الانقلاب في اتجاه واحد، في حين أن النصف المتبقي موجه لإدارة القوى المماثلة في الاتجاه المعاكس، مع مشاركة جميع القوى الشعاعية في نفس الوقت عبر مكمل الأسطوانة بالكامل.

نظرًا لأن البكرات الأسطوانية تشكل خط اتصال مستمرًا على طول الأسطح المسطحة لمجرى سباق V-groove، بدلاً من نقطة اتصال واحدة، فإن المنطقة التي يتم توزيع القوى عليها أكبر بكثير. يمنع نمط الاتصال الخطي هذا التشوه المرن الموضعي تحت الحمل، مما يؤدي إلى نظام جامد بشكل استثنائي يقلل من الانحراف الهيكلي واللعب المحوري. يتم تكوين الخلوصات الداخلية في كثير من الأحيان بمواصفات تحميل مسبق بسيطة أو تشغيل صفري، مما يجعل هذا النوع من المحامل فعالاً للغاية للتطبيقات التي يمكن أن يؤدي فيها جزء صغير من الميل أو التذبذب إلى الإضرار بالدقة الميكانيكية.

تعد تفاوتات التصنيع الخاصة بتكوينات الأسطوانة المتقاطعة صارمة بالضرورة، وتتطلب تحكمًا هندسيًا دقيقًا في زوايا الأخدود على شكل حرف V، وأقطار الأسطوانة، وتوازي الحلقة. يتم فصل البكرات عن بعضها البعض باستخدام فواصل صناعية فردية أو أدلة خطية متخصصة لمنع الاحتكاك المعاكس للدوران عند نقاط الاتصال. مثل المحامل الكروية، يمكن تصميم أنظمة الأسطوانات المتقاطعة باستخدام أسنان تروس داخلية أو خارجية، ولكنها تتطلب أساس تثبيت أكثر صلابة لضمان عدم تشويه مسارات التدحرج المُجهزة بدقة أثناء التثبيت المثبت بمسامير للخدمة الشاقة.

المزايا

1. صلابة وصلابة هيكلية استثنائية: يقلل شكل الاتصال الخطي للبكرات الأسطوانية بشكل كبير من التشوه المرن تحت الأحمال الثقيلة، مما يضمن أن المحمل يحافظ على التسوية الدقيقة والحد الأدنى من الانحراف الزاوي في ظل لحظات الانقلاب المتغيرة.

2. سعة تحميل عالية ضمن أبعاد مدمجة: نظرًا لأن اتصال الخط يوزع القوى على مساحة سطح أكبر، يمكن لوحدة الأسطوانة المتقاطعة أن تدعم أحمالًا شعاعية ولحظية أعلى بكثير من محمل كروي أحادي الصف ذي أبعاد فيزيائية متماثلة.

3. تحديد المواقع بدقة والحد الأدنى من رد الفعل العكسي: إن القدرة على تكوين هذه المحامل مع خلوص صفر أو تحميلات مسبقة داخلية يمكن التحكم فيها تجعلها مثالية لأنظمة تحديد المواقع عالية الدقة حيث يجب الحفاظ على الجريان المحوري والشعاعي عند الحد الأدنى المطلق.

التطبيقات المثالية

1. الأذرع الروبوتية الصناعية والمناورات الدقيقة: تتطلب الروبوتات المفصلية متعددة المحاور إمكانية تكرار تحديد المواقع بشكل كبير وصلابة عالية في مفاصلها الأساسية للتعامل بدقة مع الأدوات والحمولات دون الصيد أو التأرجح.

2. طاولات أدوات ماكينة CNC عالية الدقة: تعتمد رؤوس الطحن الدوارة، وطاولات الفهرسة، ومراكز الخراطة للخدمة الشاقة على محامل أسطوانية متقاطعة لمقاومة قوى القطع والحفاظ على تفاوتات صارمة في التصنيع أثناء عمليات التشكيل المعقدة.

3. معدات التصوير الطبي وماسحات الرادار: تستخدم ماسحات التصوير المقطعي المحوسب وجسور التصوير بالرنين المغناطيسي وأجهزة تحديد موضع أطباق الأقمار الصناعية العسكرية تكوينات الأسطوانة المتقاطعة لتحقيق دوران سلس وخالي من الاهتزازات مع تحكم محكم في الجريان المحوري والقطري.

لماذا استخدام المحامل المتقاطعة؟

عادةً ما يتم تحديد تكوين الأسطوانة المتقاطعة عندما تتطلب مواصفات النظام صلابة هيكلية عالية وتحكمًا صارمًا في الجريان الهندسي. عندما يجب أن تعمل الآلة تحت أحمال عكسية ديناميكية للغاية، أو عندما تؤدي الحمولة الزائدة إلى لحظات إمالة شديدة، فإن أي خلوص داخلي أو مرونة داخل المحمل الرئيسي يمكن أن يتسبب في حدوث رنين أو اهتزاز أو أخطاء في الموضع على مستوى النظام. يوفر تصميم الاتصال الخطي لأنظمة الأسطوانة المتقاطعة الصلابة اللازمة لامتصاص هذه القوى بشكل نظيف.

علاوة على ذلك، تتيح هذه المحامل للمهندسين توفير المساحة وتقليل الوزن دون التضحية بقدرة التحميل. عندما يكون للتصميم قيود صارمة على الغلاف ولكن يجب أن يدعم القوى الهيكلية الكبيرة، يمكن لوحدة الأسطوانة المتقاطعة أن تحل محل أنظمة محمل كروي أكبر ومتعددة الصفوف. تعمل هذه الإمكانية على تبسيط العلب المحيطة وتقليل المساحة الإجمالية للآلات الدوارة.

ملخص المقارنة

لمساعدة فرق الهندسة والمشتريات في اختيار بنية حلقة الدوران المثالية لمتطلبات المشروع المحددة، توفر المصفوفة الفنية التالية مقارنة مباشرة ومباشرة لمقاييس الأداء الرئيسية والمعلمات الهيكلية وعوامل التكلفة.

عند الاختيار بين هذين النظامين الموثوقين للغاية، يجب على المهندسين تقييم الأولويات المحددة لتطبيقهم. إذا كان المشروع يتطلب أداءً فعالاً من حيث التكلفة، ودورانًا سلسًا بسرعات معتدلة، وتسامحًا مع الانحراف الهيكلي في العالم الحقيقي، فإن التكوينات الكروية القياسية ذات الصف الواحد توفر حلاً ممتازًا يمكن الاعتماد عليه. بالنسبة للمشاريع التي تتطلب متانة طويلة الأمد وقدرة تحمل عالية للأحمال، يتم دمج المنتجات المتخصصة توفر حلقات الدوران الكروية المتينة ذات الصف الواحد أساسًا موثوقًا يتعامل مع القوى المشتركة دون زيادة تكاليف التصنيع.

على العكس من ذلك، عندما يتطلب التطبيق صلابة هيكلية شديدة، وقدرة وزن عالية ضمن مساحة مدمجة، وتحكمًا دقيقًا في الانحراف المحوري، فإن حلقة الدوران ذات الأسطوانة المتقاطعة هي الاختيار الفني الواضح. من خلال محاذاة هندسة الاتصال الفريدة للمحمل مع المتطلبات الهيكلية، وملفات تعريف التحميل، ومتطلبات الدقة للآلات، يمكن لمهندسي التصميم ضمان الموثوقية على المدى الطويل، والأداء الأمثل، والسلامة التشغيلية الممتازة لأنظمتهم الدورانية شديدة التحمل.
