Máquinas industriais pesadas dependem fundamentalmente da integridade e eficiência de desempenho de juntas rotacionais de grande escala conhecidas como anéis giratórios. Esses componentes mecânicos especializados são projetados para transmitir simultaneamente forças axiais substanciais, forças radiais e momentos de tombamento através de estruturas estacionárias e rotativas. A seleção da arquitetura ideal da junta giratória continua sendo uma fase crítica na engenharia mecânica, pois o layout interno do elemento rolante determina diretamente a vida útil operacional, a rigidez estrutural e os parâmetros de suporte de peso de todo o conjunto da máquina.

A diferença fundamental entre os rolamentos de anel giratório de esferas de uma carreira e os rolamentos de anel giratório de rolos cruzados está centrada em seus elementos rolantes internos e geometrias de contato: as variantes de carreira única utilizam esferas esféricas que alcançam contato de quatro pontos ao longo de pistas profundas para otimizar a rotação suave e a eficiência de custos sob cargas moderadas, enquanto as configurações de rolos cruzados implantam rolos cilíndricos alternados que formam perfis de contato lineares alinhados ortogonalmente em ângulos de 90 graus para maximizar a rigidez estrutural, minimizar a folga. e lidar com cargas multidirecionais extremas.

Compreender as variações sutis na resistência ao torque, na deflexão sob carga, nas tolerâncias de fabricação e nos perfis de custo entre essas duas tipologias de rolamentos permite que os projetistas de sistemas façam escolhas altamente otimizadas. Este guia técnico abrangente analisa as métricas de projeto, as características estruturais, as aplicações de campo industrial e os benchmarks de engenharia de conjuntos de esferas de carreira única e de rolos cruzados para fornecer um caminho claro para aquisição técnica e engenharia de projeto estrutural.

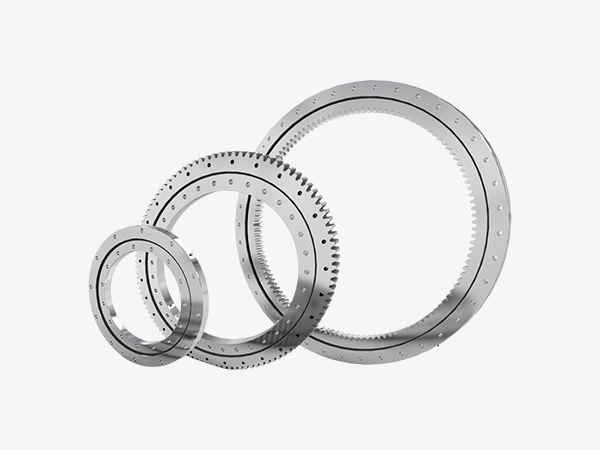

Rolamentos de anel giratório de esferas de uma fileira

Os rolamentos de anel giratório de esferas de uma carreira consistem em uma única carreira de elementos rolantes esféricos restritos dentro de pistas integradas para fornecer versatilidade de contato de quatro pontos, alta conformidade rotacional e transmissão de carga multidirecional confiável para operações industriais em geral.

Estrutura e Design

A arquitetura estrutural desta configuração é diferenciada por um único conjunto de esferas de aço retificadas com precisão, dispostas circunferencialmente dentro de um sistema de anéis interno e externo. Os perfis das pistas são cuidadosamente usinados com uma relação de osculação específica, o que significa que o raio de curvatura da pista do arco circular é ligeiramente maior que o raio dos elementos esféricos. Esta geometria deliberada estabelece um perfil de contato de quatro pontos, onde cada esfera faz interface com as superfícies superior e inferior da pista dos anéis interno e externo simultaneamente, permitindo que uma única fileira de esferas lide com combinações de impulso descendente, deslocamento radial e momentos de tombamento complexos.

Para proteger os caminhos de contato internos contra contaminação ambiental, entrada de umidade e desgaste abrasivo de partículas, essas unidades são equipadas como padrão com vedações de borracha sintética altamente duráveis ​​em ambos os perímetros externos. O espaçamento interno entre os elementos esféricos é meticulosamente mantido por meio de gaiolas de polímero contínuas ou espaçadores segmentados, que eliminam o atrito entre os elementos, minimizam as variações de torque rotacional e evitam emperramento mecânico durante a operação. Além disso, os anéis podem ser especificados como não-engrenados, com engrenagens internas ou externas com dentes rígidos ou perfis de dentes helicoidais para facilitar a integração direta com os pinhões de transmissão.

A engenharia de sistemas de rastreamento de alta durabilidade requer componentes construídos com metalurgia especializada e perfis de endurecimento exatos. As instalações industriais modernas utilizam técnicas de endurecimento profundo nas pistas, mantendo o núcleo resistente e resiliente para absorver cargas de choque. Para aplicações que exigem confiabilidade operacional de longo prazo e métricas de desempenho de alta eficiência, os projetistas frequentemente especificam soluções de giro esférico de carreira única de alto desempenho que exibem conformidade de pista superior, ângulos de contato otimizados e tratamentos de superfície altamente resistentes ao desgaste projetados para estender a vida útil operacional sob condições de campo difíceis.

Vantagens

1. Características rotacionais suaves: O perfil de ponto de contato gera inerentemente menor atrito de rolamento em comparação com variantes de contato de linha, permitindo menor torque de partida, menor torque de funcionamento e movimento rotacional fluido e altamente consistente, mesmo durante ajustes sutis de microposicionamento.

2. Tolerância moderada para deflexão estrutural: Como os elementos esféricos mantêm contato pontual, o conjunto do rolamento é naturalmente mais indulgente com leves desalinhamentos estruturais, superfícies de montagem irregulares ou deflexões elásticas dentro da estrutura de aço de suporte, sem causar emperramento imediato.

3. Custo econômico de produção e manutenção: Os processos de fabricação para retificação de pistas de arco circular e produção de esferas esféricas de alta precisão são altamente maduros, tornando esses rolamentos uma escolha econômica para projetos industriais padrão que exigem alto desempenho sem preços de engenharia personalizada.

Aplicações ideais

1. Guindastes montados em caminhão e elevadores aéreos utilitários: As distribuições de carga previsíveis e as demandas de giro constante e multidirecional dos guindastes utilitários móveis tornam as configurações de fileira única o padrão da indústria para operações de elevação estáveis.

2. Clarificadores e espessadores para tratamento de água: Esses mecanismos de processamento de grande diâmetro e movimento lento exigem rotação confiável, resistente à corrosão e de baixo torque em longos ciclos contínuos, condições em que os conjuntos de esferas de fileira única funcionam excepcionalmente bem.

3. Máquinas agrícolas e acessórios florestais: Equipamentos como sistemas de manuseio de grãos, colheitadeiras de madeira e arados rotativos especializados utilizam esses rolamentos para gerenciar ambientes externos rigorosos onde a economia e a exclusão confiável de detritos são prioridades fundamentais.

Por que usar rolamentos de esferas de uma carreira?

A escolha de uma configuração de esfera de carreira única geralmente é motivada pela necessidade de equilibrar custo, desempenho e tolerância às imperfeições estruturais do mundo real. Em muitos ambientes industriais, as superfícies de montagem não podem ser usinadas com tolerâncias planas extremas devido a distorções de soldagem ou restrições de custos. Os projetos de esferas de carreira única adaptam-se bem a essas pequenas imperfeições, distribuindo as cargas uniformemente sem experimentar concentrações de tensão locais que poderiam levar à fragmentação prematura ou à fratura do elemento rolante.

Além disso, quando o objetivo principal da engenharia é minimizar o consumo de energia ou utilizar motores de acionamento de menor potência, a linha de base de menor atrito dos elementos esféricos torna-se um recurso importante. Sua capacidade de fornecer desempenho previsível sob cargas axiais e momentâneas combinadas — ao mesmo tempo em que permanecem simples de instalar, lubrificar e manter — os torna uma excelente opção de linha de base para aplicações industriais pesadas padrão e de serviço médio.

Rolamentos de anel giratório de rolos cruzados

Os rolamentos de anel giratório de rolos cruzados utilizam uma única fileira de rolos cilíndricos dispostos em uma configuração alternada e ortogonal de ranhura em V para fornecer rigidez estrutural excepcional, folga radial próxima de zero e perfis de contato linear projetados para aplicações de alta carga e precisão crítica.

Estrutura e Design

A arquitetura interna fundamental de um mecanismo de rolos cruzados envolve a substituição de esferas esféricas por elementos rolantes cilíndricos retificados com precisão. Esses rolos são colocados em uma única ranhura profunda em forma de V, com cada rolo sucessivo orientado em um ângulo de 90 graus em relação ao anterior. Este arranjo alternado significa que metade dos rolos está inclinada para absorver o impulso axial e os momentos de tombamento em uma direção, enquanto a metade restante está orientada para gerenciar forças idênticas na direção oposta, enquanto compartilha simultaneamente todas as forças radiais em todo o conjunto de rolos.

Como os rolos cilíndricos formam uma linha contínua de contato ao longo das faces planas da pista com ranhura em V, em vez de um único ponto de contato, a área sobre a qual as forças são distribuídas é significativamente maior. Este padrão de contato linear evita a deformação elástica localizada sob carga, resultando em um sistema excepcionalmente rígido que minimiza a deflexão estrutural e a folga axial. As folgas internas são frequentemente configuradas com uma especificação de pré-carga leve ou folga zero, tornando este tipo de rolamento altamente eficaz para aplicações onde mesmo uma fração de milímetro de inclinação ou oscilação pode comprometer a precisão mecânica.

As tolerâncias de fabricação para configurações de rolos cruzados são necessariamente rígidas, exigindo controle geométrico preciso sobre os ângulos da ranhura em V, diâmetros dos rolos e paralelismo dos anéis. Os rolos são separados uns dos outros por meio de espaçadores sintéticos individuais ou guias lineares especializadas para evitar atrito contra-rotacional nos pontos de contato. Assim como os rolamentos de esferas, os sistemas de rolos transversais podem ser projetados com dentes de engrenagem internos ou externos, mas exigem uma base de montagem muito mais rígida para garantir que os caminhos de rolamento usinados com precisão não sejam distorcidos durante a instalação aparafusada para serviços pesados.

Vantagens

1. Rigidez e rigidez estrutural excepcionais: O perfil de contato de linha dos rolos cilíndricos reduz significativamente a deformação elástica sob cargas pesadas, garantindo que o rolamento mantenha um nivelamento preciso e uma deflexão angular mínima sob momentos de tombamento variáveis.

2. Alta capacidade de carga em dimensões compactas: Como o contato linear distribui as forças por uma área de superfície maior, uma unidade de rolos transversais pode suportar cargas radiais e de momento significativamente mais altas do que um rolamento de esferas de uma carreira de dimensões físicas idênticas.

3. Posicionamento preciso e folga mínima: A capacidade de configurar esses rolamentos com folga zero ou pré-cargas internas controladas os torna ideais para sistemas de posicionamento de alta precisão onde o desvio axial e radial deve ser mantido em um mínimo absoluto.

Aplicações ideais

1. Braços robóticos industriais e manipuladores de precisão: Robôs articulados multieixos exigem extrema repetibilidade de posicionamento e alta rigidez em suas juntas de base para manipular com precisão ferramentas e cargas sem oscilação ou oscilação.

2. Mesas de máquinas-ferramenta CNC de alta precisão: Cabeçotes de fresamento rotativo, mesas de indexação e centros de torneamento para serviços pesados ​​dependem de rolamentos de rolos cruzados para resistir às forças de corte e manter tolerâncias de usinagem rígidas durante operações complexas de perfilamento.

3. Equipamentos de imagens médicas e scanners de radar: scanners avançados de tomografia computadorizada, pórticos de ressonância magnética e posicionadores de antenas parabólicas militares usam configurações de rolos cruzados para obter rotação suave e sem vibração com controle rígido sobre desvio axial e radial.

Por que usar rolamentos de rolos transversais?

Uma configuração de rolos cruzados é normalmente selecionada quando as especificações do sistema exigem alta rigidez estrutural e controle rigoroso sobre desvio geométrico. Quando uma máquina deve operar sob cargas reversíveis altamente dinâmicas, ou quando uma carga útil suspensa cria momentos de inclinação severos, qualquer folga interna ou flexibilidade dentro do rolamento principal pode causar ressonância, vibração ou erros de posição em todo o sistema. O projeto de contato linear dos sistemas de rolos cruzados fornece a rigidez necessária para absorver essas forças de maneira limpa.

Além disso, esses rolamentos permitem que os engenheiros economizem espaço e reduzam o peso sem sacrificar a capacidade de carga. Quando um projeto tem restrições rígidas de envoltório, mas ainda precisa suportar forças estruturais substanciais, uma unidade de rolos cruzados pode substituir sistemas maiores de rolamentos de esferas de múltiplas carreiras. Esse recurso simplifica as carcaças adjacentes e reduz a área ocupada pelo maquinário rotativo.

Resumo de comparação

Para auxiliar as equipes de engenharia e compras na seleção da arquitetura de anel giratório ideal para requisitos específicos do projeto, a matriz técnica a seguir fornece uma comparação direta e direta das principais métricas de desempenho, parâmetros estruturais e fatores de custo.

Ao escolher entre esses dois sistemas de rolamentos altamente confiáveis, os engenheiros devem avaliar as prioridades específicas de sua aplicação. Se o projeto exigir desempenho econômico, rotação suave em velocidades moderadas e tolerância à deflexão estrutural do mundo real, as configurações padrão de esferas de carreira única oferecem uma solução excelente e confiável. Para projetos que exigem durabilidade a longo prazo e alta tolerância a cargas, integrando anéis giratórios esféricos duráveis ​​de uma fileira fornecem uma base confiável que suporta forças combinadas sem aumentar os custos de fabricação.

Por outro lado, quando a aplicação exige extrema rigidez estrutural, alta capacidade de peso em um espaço compacto e controle preciso sobre a deflexão axial, o anel giratório de rolos cruzados é a escolha técnica clara. Ao alinhar a geometria de contato exclusiva do rolamento com as demandas estruturais, perfis de carga e requisitos de precisão do maquinário, os engenheiros de projeto podem garantir confiabilidade de longo prazo, desempenho otimizado e excelente segurança operacional para seus sistemas rotacionais de serviço pesado.
