هل سبق لك أن شاهدت رافعة برجية ضخمة ترفع أطنانًا من الفولاذ وتساءلت لماذا لا ينكسر الهيكل بأكمله أو ينقلب؟ السر لا يكمن فقط في الأثقال الخرسانية الثقيلة. إنه يرتكز على مفصل ميكانيكي مخفي وشديد الأهمية. يدير هذا المكون بصمت توزيعات الوزن القصوى مع السماح بدوران سلس ومتحكم فيه. باعتبارنا مهندسين يقضون سنوات في تحليل الآلات الثقيلة في مواقع البناء المزدحمة، فإننا نعلم أن فهم هذا الجزء غير قابل للتفاوض. في هذا الدليل الشامل، سنفصل بالضبط كيفية عمل حلقات الدوران، والفيزياء الأولية وراء تشغيلها، وإجراءات الصيانة الصارمة المطلوبة لمنع الأعطال الكارثية في موقع العمل.

الوجبات السريعة الرئيسية

• إدارة الأحمال: تم تصميم حلقات الدوران في الرافعات للتعامل في نفس الوقت مع أحمال لحظة الإمالة المحورية والقطرية والضخمة أثناء عمليات الرفع المكثفة.

• الدوران السلس: إنها بمثابة الأساس الميكانيكي للدوران السلس بزاوية 360 درجة. إنها تدعم بشكل آمن الهيكل العلوي للرافعة بالكامل وحمولتها المعلقة.

• التطبيق عبر المعدات: المبادئ الهندسية الأساسية وراء محمل القرص الدوار للرافعة تتطابق تقريبًا مع تلك الخاصة بمعدات نقل التربة، على الرغم من أن ملفات تعريف حمل الصدمات المحددة تملي التصميم الداخلي النهائي.

• الصيانة أمر بالغ الأهمية: تعد أنظمة التشحيم الصارمة 'التطهير والتدوير' وعمليات الفحص الروتينية للمسامير الهيكلية بمثابة دفاعاتك الأساسية ضد فشل المحمل المبكر.

• الاختيار الاستراتيجي: يتطلب اختيار البديل الصحيح حسابات دقيقة للأحمال الديناميكية، ومواصفات وحدة التروس، وبيئات التشغيل.

ما هو بالضبط حلقة الدوران (محمل القرص الدوار)؟

لفهم آليات رفع الأشياء الثقيلة بشكل حقيقي، يجب علينا أولاً تحديد المكونات الأساسية التي تجعلها ممكنة من الناحية الهيكلية. إن حلقة الدوران - التي يشار إليها كثيرًا في الصناعة باسم محمل القرص الدوار - عبارة عن مفصل ميكانيكي عالي التخصص. إنه مصمم لتسهيل الحركة الدورانية مع دعم الوزن الهائل متعدد الاتجاهات في نفس الوقت.

التعريف الأساسي والتشريح

على عكس المحامل القياسية للسيارات أو الصناعية صغيرة الحجم، فإن حلقات الدوران عبارة عن مكونات ذات قطر كبير. لقد تم تصميمها خصيصًا لدعم الأحمال الثقيلة وبطيئة التأرجح. يتكون الهيكل المادي لمحمل القرص الدوار القياسي من عدة عناصر مهمة. في المقام الأول، يتميز بحلقة داخلية وحلقة خارجية، والتي تحدد الحدود الهيكلية. بين هذه الحلقات الفولاذية شديدة التحمل تكمن العناصر المتدحرجة. يمكن أن تكون هذه إما كرات كروية أو بكرات أسطوانية، يتم اختيارها بناءً على متطلبات التحميل المحددة للماكينة.

ولمنع هذه العناصر المتدحرجة من الاحتكاك ببعضها البعض والتسبب في أضرار داخلية، يتم إدخال فواصل متخصصة أو أقفاص نحاسية بينها. وأخيرًا، يتم دمج الأختام الصناعية بإحكام في حواف الحلقات. تعمل هذه الأختام كحاجز حيوي. إنها تحتفظ بشحم التشحيم مع منع الدخول المدمر لملوثات الموقع مثل غبار السيليكا ومياه الأمطار ونشارة المعادن.

دور حلقات الدوران في الآلات الثقيلة

في سياق البناء والآلات الصناعية، يعمل هذا المكون كجسر حاسم يربط قاعدة ثابتة بهيكل علوي دوار. على سبيل المثال، في الرافعة البرجية، تقوم بتوصيل الصاري الرأسي بالذراع الدوار ومقصورة المشغل. وبالمثل، سواء كنت تقوم بتشغيل توربينات رياح ضخمة أو تستخدم توربينات ثقيلة محمل الدوران للحفارة ، هذا الجزء ليس مجرد نقطة محورية. إنها ضرورة هيكلية مطلقة. إنه يحدد السلامة التشغيلية والتوازن والقدرة الوظيفية للآلة بأكملها. بدون حلقة دوران تعمل بشكل صحيح، ستكون الحركة الدورانية الخاضعة للتحكم تحت الحمولات الثقيلة مستحيلة فيزيائيًا.

الوظيفة الأساسية لحلقة الدوران في الرافعة

إن الوظيفة الأساسية لهذا المحمل تتجاوز بكثير تسهيل الدوران البسيط. إنها تعمل كآلية حاملة معقدة تضمن الاستقرار التشغيلي في ظل الضغط الجسدي الشديد والرافعة المالية.

تسهيل دوران 360 درجة

إن الوظيفة الأكثر وضوحًا وديناميكية للمحمل هي تمكين الهيكل العلوي للرافعة من الدوران بحرية. من خلال التوصيل الآمن لقاعدة الزاحف الثابتة أو الصاري بذراع الرافعة المتحركة، يسمح المحمل للمشغل بتأرجح الأحمال المعلقة في قوس كامل بزاوية 360 درجة. علاوة على ذلك، يجب أن يظل هذا الدوران سلسًا ومتسقًا بشكل استثنائي. قد يؤدي أي ربط هيكلي أو تردد أو اهتزاز إلى تأرجح الحمولة المعلقة بشكل خطير، مما يهدد سلامة الطاقم الأرضي. تضمن الهندسة الدقيقة للمجاري المائية الداخلية تقليل الاحتكاك الميكانيكي. يتيح ذلك للمحركات الهيدروليكية المتأرجحة تحويل الهياكل الضخمة بدقة محسوبة وموفرة للطاقة.

إدارة مجموعات الأحمال المعقدة

تعمل الرافعات تحت قوى فيزيائية شديدة ومتغيرة باستمرار. على وجه التحديد، حلقة الدوران هي نقطة الاتصال الوحيدة المسؤولة عن إدارة ثلاثة أنواع مختلفة من الأحمال في وقت واحد:

• الأحمال المحورية: يشير هذا إلى الوزن العمودي الهائل الذي يضغط مباشرة على المحمل. وهو يشمل الوزن الساكن للكابينة العلوية للرافعة، وأثقال الموازنة الفولاذية الثقيلة، والحمولة الفعلية المعلقة من الخطاف.

• الأحمال الشعاعية: هي قوى أفقية تعمل بالتوازي مع مستوى دوران المحمل. أثناء العمليات اليومية، يتم إنشاء الأحمال الشعاعية من خلال مقاومة الرياح القوية ضد ذراع الرافعة، أو قوى الطرد المركزي أثناء حركات التأرجح السريعة، أو التحولات الطفيفة في مستويات الأرض غير المستوية.

• الأحمال اللحظية (الإمالة): بلا شك، هذه هي القوة الأكثر أهمية وخطورة التي تواجهها الرافعة. عندما يتم تعليق حمولة متعددة الأطنان بعيدًا في نهاية ذراع الرافعة الممتدة، فإن ذلك يخلق تأثيرًا هائلاً للرافعة المالية. تحاول هذه الرافعة المالية تمزيق الهيكل العلوي بعيدًا عن القاعدة. تعمل السلامة الهيكلية للمحمل على توزيع لحظة الإمالة هذه بالتساوي عبر الهيكل السفلي، مما يحافظ على ثبات الماكينة على الأرض.

نقل الطاقة

بالإضافة إلى إدارة الحمل، يعتبر محمل القرص الدوار جزءًا لا يتجزأ من نظام نقل الطاقة للرافعة. تتميز معظم حلقات الدوران للخدمة الشاقة بتروس مدمجة يتم تشكيلها مباشرة في الحلقة الداخلية أو الخارجية. تم تصميم أسنان التروس القوية هذه لتنسجم بشكل مثالي مع ترس محرك التأرجح الخاص بالرافعة. عندما يقوم المشغل بتشغيل عصا التحكم، مما يؤدي إلى تنشيط المحرك الهيدروليكي أو الكهربائي، تنتقل القوة الميكانيكية مباشرة من خلال الترس الصغير إلى تروس المحمل. يؤدي هذا إلى دفع دوران الهيكل العلوي بأكمله فعليًا.

اتجاهات الصناعة: تطور تكنولوجيا حلقة الدوران

قبل التعمق أكثر في الميكانيكا، من المهم أن نفهم إلى أين تتجه الصناعة. تُظهر التحليلات الحديثة لاتجاهات الآلات الثقيلة تحولاً هائلاً نحو الصيانة التنبؤية والمكونات الذكية. تعمل أساطيل البناء الحديثة بشكل متزايد على تجهيز حلقات الدوران الخاصة بها بأجهزة استشعار إنترنت الأشياء (IoT). تقوم هذه المستشعرات بمراقبة الاهتزازات الداخلية واحتكاك مجرى النهر وارتفاع درجات الحرارة في الوقت الفعلي. ومن خلال مقاومة التآكل المجهري قبل أن يتحول إلى فشل كارثي، توفر الشركات الملايين في فترات التوقف غير المخطط لها.

علاوة على ذلك، فإن التطورات المعدنية تعمل على تغيير كيفية تشكيل هذه المحامل. تتجه الصناعة بشكل كبير نحو الفولاذ عالي الجودة 42CrMo مع تصلب تحريضي أعمق. يتيح ذلك للمصنعين زيادة سعة التحميل الديناميكية دون زيادة البصمة المادية للمحمل، وهو أمر مفيد للغاية لمعدات البناء الحضرية المدمجة.

كيف تعمل حلقة الدوران للرافعة؟ (الميكانيكا)

إن فهم الميكانيكا الداخلية يوضح بالضبط سبب أهمية هذه المكونات في التطبيقات الثقيلة. ويعتمد تشغيلها الموثوق به على الربط الدقيق بين التروس جنبًا إلى جنب مع تقنيات تقليل الاحتكاك المتقدمة.

آلية التروس: التروس الداخلية مقابل التروس الخارجية

عادةً ما ينتج المصنعون هذه المحامل في ثلاثة تكوينات متميزة بناءً على تصميم المعدات: تروس داخلية، تروس خارجية، وبدون تروس.

تتميز تكوينات التروس الداخلية بأسنان مقطوعة مباشرة في الحلقة الداخلية. يُفضل هذا الإعداد بشدة في البيئات التي تتطلب فيها التروس الحماية من الحطام المتساقط والأوساخ الكاشطة والطقس القاسي. ونتيجة لذلك، يتم استخدامه بشكل كبير في الرافعات المتنقلة ومعدات نقل التربة حيث تكون قيود المساحة ضيقة. في المقابل، توجد التروس الخارجية على الحلقة الخارجية. يتم اختيار هذا التصميم بشكل متكرر للرافعات البرجية الكبيرة والتطبيقات الصناعية البحرية. يتيح تركيب محرك التأرجح خارجيًا سهولة الوصول إلى الصيانة في مكان مرتفع في الهواء. تعتبر الحلقات بدون تروس نادرة نسبيًا في رافعات البناء، وعادةً ما تكون مخصصة للتطبيقات التي يحدد فيها الحزام الخارجي أو نظام الدفع الثانوي الدوران.

العناصر المتداول وتقليل الاحتكاك

يكمن السحر الميكانيكي الحقيقي للمحمل في عناصره الدوارة. تقع هذه الكرات الفولاذية أو الأسطوانات الأسطوانية داخل مجاري مائية عميقة ومقواة بالحث، وتتحمل العبء الأكبر من وزن الماكينة. عندما ترفع رافعة عارضة فولاذية، يتم نقل القوة الهائلة للأسفل عبر الحلقات ويتم توزيعها بالتساوي عبر العشرات من هذه العناصر المتدحرجة. من خلال تحويل الاحتكاك الانزلاقي القاسي إلى احتكاك متدحرج سلس، يقلل المحمل بشكل كبير من المقاومة الميكانيكية. يسمح هذا التطبيق الفيزيائي الأنيق للمحركات الهيدروليكية بتدوير الهياكل التي تزن مئات الأطنان دون توليد حرارة زائدة أو استهلاك وقود غير ضروري.

الرافعات مقابل ماكينات نقل التربة: الاختلافات الهندسية

في حين أن الفيزياء الأساسية للدوران تظل ثابتة عبر جميع الآلات الثقيلة، فإن الهندسة المحددة للمحامل تختلف بشكل كبير بناءً على التطبيق. يجب على مديري الأساطيل الذين يقومون بتشغيل معدات مختلطة أن يفهموا الفروق الدقيقة بين محامل الرفع ومحامل تحريك التربة.

تأثير أحمال الصدمة

تختلف بيئة التشغيل اليومية للحفار اختلافًا كبيرًا عن بيئة الرافعة. تنفذ الرافعات بشكل عام مهام رفع أبطأ ومحسوبة للغاية وضخمة حيث تمثل إدارة أحمال لحظة الإمالة الشديدة التحدي الهندسي الأساسي. من ناحية أخرى، تتعرض الحفارات لقوى حفر عدوانية وعالية التأثير. عندما يصطدم الدلو بحجر أساس صلب أو صقيع مضغوط بشدة، تنتقل موجة صادمة عنيفة مباشرة إلى أسفل ذراع الرافعة. يصطدم مباشرة بمفصل الهيكل.

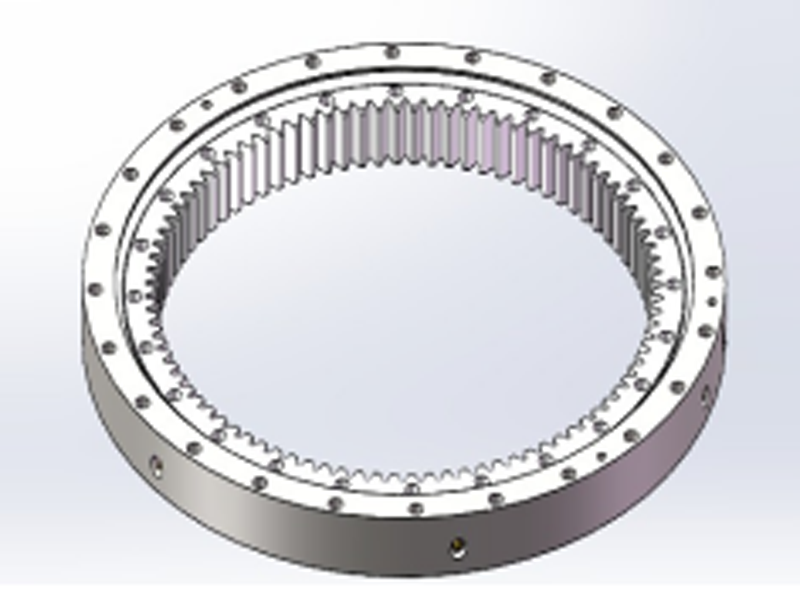

بسبب هذه الصدمة العنيفة، أ تم تصميم محمل الدوران 21-23 طن للحفارة خصيصًا لمقاومة حمل الصدمات العالية ودورات الدوران السريعة والمتكررة. تعمل هذه المكونات باستمرار في بيئات قاسية ومليئة بالطين، وتتميز بآليات إغلاق محسّنة وشديدة التحمل. تعتبر هذه الأختام ضرورية لمنع غبار السيليكا الكاشط من اختراق مجرى السباق، والذي قد يتسبب بخلاف ذلك في تآكل سريع وكارثي للبكرات الداخلية.

المقارنة الأساسية: محامل الرافعة والحفارات

الأنواع الشائعة من حلقات الدوران المستخدمة في رفع الأحمال الثقيلة

من المهم ملاحظة أن محامل القرص الدوار ليست مكونات ذات مقاس واحد يناسب الجميع. يعتمد النوع المحدد المثبت في الماكينة بشكل كبير على حجمها المادي وقدرة الرفع القصوى وبيئة التشغيل المتوقعة.

محامل كروية ذات أربع نقاط أحادية الصف

يظل هذا هو التكوين الأكثر شيوعًا وتنوعًا للرافعات المتنقلة الخفيفة إلى المتوسطة. يتميز هذا التصميم بصف واحد من الكرات الفولاذية التي تتصل بمجرى السباق في أربع نقاط متميزة، ويوفر توازنًا ممتازًا بين سعة التحميل والبصمة المدمجة والفعالية من حيث التكلفة. إنه ذو كفاءة عالية في التعامل مع الأحمال المحورية والقطرية والمتوسطة المتزامنة أثناء عمليات الرفع القياسية.

محامل كروية مزدوجة الصف

عندما تكون الأحمال الشعاعية التشغيلية أعلى، أو عندما يتم فرض هامش أمان أكبر بموجب لوائح الموقع، غالبًا ما يختار المهندسون محامل كروية مزدوجة الصف. باستخدام صفين منفصلين ومتوازيين من الكرات الفولاذية، يوزع هذا التصميم الضغط الجسدي على مساحة سطحية أوسع بكثير. ونتيجة لذلك، فهو يوفر ثباتًا فائقًا وغالبًا ما يكون المحمل المفضل للرافعات المجنزرة متوسطة الخدمة ومنافذ مناولة المواد المزدحمة.

محامل أسطوانية ثلاثية الصفوف

بالنسبة لتطبيقات الرفع شديدة التحمل، تعد المحامل الأسطوانية ثلاثية الصفوف هي المعيار الصناعي بلا منازع. بدلاً من استخدام الكرات الكروية، يتضمن هذا التصميم القوي ثلاثة صفوف مستقلة من البكرات الأسطوانية الصلبة. يمتص الصفان العلوي والسفلي الأحمال المحورية والعزمية الضخمة، بينما الصف الأوسط مخصص بالكامل لإدارة القوى الشعاعية الأفقية. من خلال فصل توزيع الحمولة بهذه الطريقة، يمكن للمحمل أن يتحمل الضغط الهيكلي الشديد. تعتمد الرافعات البرجية الضخمة وأنظمة الرفع البحرية البحرية والمعدات الصناعية الثقيلة حصريًا على هذا التصميم لإدارة لحظات الإمالة الهائلة بأمان.

كيفية اختيار محمل الدوران المناسب لمعداتك

يعد اختيار قطعة بديلة لآلتك قرارًا هندسيًا بالغ الأهمية. يمكن أن يؤدي تركيب محمل محدد بشكل غير صحيح أو أقل من المتوسط ​​بسرعة إلى فشل كارثي في ​​المعدات، ومخاطر شديدة على السلامة، وتوقف المشروع عن العمل باهظ التكلفة بشكل لا يصدق.

حساب الأحمال الديناميكية والثابتة

الخطوة الأساسية في عملية الاختيار هي التحليل الشامل لتصنيفات الحمل. يجب على المشترين تقييم كل من تصنيف الحمل الثابت (الحمل الأقصى المطلق الذي يمكن أن يدعمه المحمل أثناء الثبات) وتقييم الحمل الديناميكي (قدرته أثناء الدوران النشط). من المهم حساب أقصى لحظة إمالة محتملة استنادًا إلى أطول امتداد لذراع الرافعة مقترنًا بأثقل حمولتها. يوصى بشدة بالتشاور مباشرة مع الفريق الهندسي التابع للشركة المصنعة للتأكد من أن المكون المختار يلبي أو يتجاوز مواصفات السلامة الخاصة بالشركة المصنعة للمعدات الأصلية (OEM).

وحدة التروس والتحقق من الإعداد

دقة الأبعاد أثناء عملية الاستبدال غير قابلة للتفاوض على الإطلاق. على سبيل المثال، عند تحديد مصادر أ محمل الدوران للحفارة (موديل QND1220-32Z7) ليناسب ماكينة بوزن 21-23 طن، يجب أن تتماشى أنماط فتحات التثبيت بشكل لا تشوبه شائبة مع الهيكل الحالي. بالإضافة إلى ذلك، يجب أن تتطابق وحدة التروس والعدد المحدد للأسنان وقطر الميل تمامًا مع ترس محرك التأرجح الموجود. حتى ملليمتر واحد من عدم المحاذاة يمكن أن يؤدي إلى ربط شديد للتروس، وتآكل مفرط، واحتراق محرك القيادة في نهاية المطاف.

العوامل البيئية والختم

تحدد بيئة التشغيل اليومية بشكل كبير ميزات الحماية المطلوبة للمكون. تتعرض الرافعات العاملة في البيئات البحرية أو مواقع البناء الساحلية باستمرار للمياه المالحة المسببة للتآكل والرطوبة العالية. تتطلب هذه الآلات طلاءات متخصصة مضادة للتآكل، مثل رش الزنك، مقترنة بأختام مطاطية من النتريل شديدة التحمل. وبالمثل، تتطلب المعدات التي تعمل في بيئات التعدين أو الهدم شديدة الكشط إحكامًا قويًا ومتعدد الشفاه لمنع تدهور مجرى السباق المبكر.

دليل الصيانة: منع الفشل الكارثي

حتى المكونات عالية الجودة والمصممة بدقة سوف تفشل قبل الأوان إذا تعرضت للإهمال. إن تنفيذ نظام صيانة صارم وموثق جيدًا هو الإستراتيجية الأكثر فعالية لزيادة العمر التشغيلي للمحمل. يسمح البرنامج المنظم للمشغلين بتتبع بيانات الخدمة التاريخية، مما يسهل التنبؤ بتآكل المكونات في المستقبل ومنعه.

ممارسات التشحيم المناسبة

يعتبر التشحيم المتسق وعالي الجودة هو خط الدفاع الأساسي ضد التآكل الداخلي. سيؤدي الاحتكاك غير المحدود في النهاية إلى تدمير العناصر المتدحرجة. نظرًا لأن مجرى السباق الداخلي وأسنان التروس الخارجية تعمل بشكل مختلف، فإنها تتطلب بروتوكولات تشحيم مميزة. بالنسبة لمجرى السباق، يجب على المشغلين استخدام طريقة 'التطهير والتدوير' المتوافقة مع معايير الصناعة. يتضمن ذلك مسح تركيبات الزرك لتجنب حقن الأوساخ السطحية، ثم ضخ الشحوم الطازجة ذات الضغط الشديد (EP) القائمة على الليثيوم إلى المحمل أثناء تدوير الجهاز ببطء. يجب أن تستمر في هذه العملية حتى يتم إزالة الشحوم القديمة التي تغير لونها بشكل واضح من الأختام. وهذا يحمل معه الرطوبة المحاصرة والحطام الصغير.

بالإضافة إلى ذلك، تتطلب أسنان الترس طلاءًا منتظمًا وشاملاً باستخدام شحم تروس شديد الالتصاق وشديد التحمل لمنع احتكاك المعدن بمعدن آخر أثناء تعشيق الترس الصغير. سوف تتآكل التروس الجافة بسرعة لا تصدق تحت ضغط الأحمال الثقيلة.

شد البراغي الهيكلية

تعمل العشرات من البراغي الهيكلية عالية القوة على تثبيت المحمل على هيكل الماكينة. تتحمل هذه السحابات ضغطًا هائلاً أثناء العمليات اليومية. بمرور الوقت، يمكن أن يتسبب الاهتزاز المستمر للمحرك وصدمة الرفع الثقيل في تمدد هذه البراغي الحرجة أو اهتزازها بشكل فضفاض. نظرًا لأن البراغي السائبة تؤثر على السلامة الهيكلية للماكينة بأكملها، يجب على المشغلين فحص عزم دوران المسمار بانتظام باستخدام مفتاح عزم الدوران المعاير. يعد فحصها بعد أول 100 ساعة تشغيل، وكل 500 ساعة بعد ذلك، ممارسة قياسية.

إذا تعطل مسمار واحد أو ارتخى، فإنه ينقل الضغط الزائد على الفور إلى البراغي المجاورة، مما يؤدي إلى فشل هيكلي خطير ومتتالي. إذا أظهرت أي مسامير علامات إجهاد أو تمدد المعدن، فيجب التخلص منها واستبدالها بأجهزة جديدة عالية الشد على الفور. لا تقم أبدًا بإعادة استخدام أدوات التثبيت المعرضة للخطر.

التعرف على أعلام الفشل الحمراء

يجب أن يتم تدريب المشغلين وأطقم الصيانة بشكل كامل للتعرف على علامات الإنذار المبكر للفشل الداخلي. إذا سمعت أصوات طحن أو فرقعة أو طحن أثناء الدوران، فهذا يشير بقوة إلى تشظي المعدن (تقشره) داخل مجرى السباق أو العناصر المتدحرجة المحطمة. يعد اللعب المفرط أو الميل علامة حمراء رئيسية أخرى. إذا كانت كابينة الرافعة أو حجرة الحفار تميل إلى الأمام بشكل كبير عند رفع حمولة، فإن الخلوص الداخلي للمحمل قد تجاوز حدود التشغيل الآمنة. أثناء عملية التطهير الروتينية للشحوم، يعد وجود نشارة معدنية فضية أو نحاسية في الشحم القديم علامة أكيدة على التدمير الداخلي الشديد.

الجدول المرجعي التشخيصي

استخدم هذا الدليل المرجعي السريع لإجراء فحوصات التشخيص الأساسية في الميدان. على الرغم من أن ذلك يساعد المشغلين على تحديد المشكلات الميكانيكية الشائعة بسرعة، استشر دائمًا مهندسًا محترفًا معتمدًا لإجراء تقييمات السلامة النهائية.

الأسئلة الشائعة (الأسئلة المتداولة)

ما هو متوسط ​​العمر الافتراضي لحلقة الدوران للرافعة؟

يعتمد العمر التشغيلي لمحمل القرص الدوار بشكل كبير على شدة استخدامه اليومي وصرامة جدول الصيانة الخاص به. بشكل عام، تدوم معظم المحامل عالية الجودة ما بين 10000 و15000 ساعة تشغيل. ومع ذلك، فإن العمل باستمرار بالقرب من الحد الأقصى لسعة الحمولة، أو التشغيل في بيئات قاسية ومسببة للتآكل دون صيانة مناسبة للختم، يمكن أن يقلل هذا الإطار الزمني بشكل كبير. يعد التتبع الدقيق لساعات التشغيل والصيانة الاستباقية المتسقة من أفضل الطرق لزيادة هذا العمر الافتراضي إلى أقصى حد.

هل يمكن استخدام محمل الدوران للحفارة على الرافعة؟

في حين أنها قد تبدو مشابهة بشكل لا يصدق للعين غير المدربة، إلا أنها تخدم أغراضًا ميكانيكية مختلفة تمامًا ولا يمكن استخدامها بالتبادل. تم تصميم محامل الحفارات خصيصًا لاستيعاب الدورات السريعة وموجات الصدمات عالية التأثير الناتجة عن الحفر، في حين تم تصميم محامل الرافعة لإدارة أحمال الإمالة البطيئة والضخمة على نطاق واسع. يؤدي استخدام جزء غير مصمم خصيصًا لملف الحمل الفريد لجهازك إلى الإضرار بالسلامة الهيكلية وإبطال ضمانات الشركة المصنعة على الفور.

لماذا تصدر حلقة الدوران الخاصة بالرافعة صوت طحن؟

غالبًا ما تكون ضجيج الطحن علامة على وجود ضائقة داخلية شديدة، ناجمة في المقام الأول عن نقص التشحيم المناسب أو اختراق الختم. عندما تتجاوز الأوساخ أو الرمل أو الماء الختم المكسور، فإنها تلوث الشحوم، مما يتسبب في تقشر المعدن الداخلي أو تمزقه تحت الضغط. يؤدي هذا التشظي إلى إنشاء حطام معدني صلب يطحن داخل مجرى السباق، مما يؤدي إلى تسريع تدمير العناصر المتدحرجة بسرعة. إذا سمعت هذه الضوضاء، فيجب عليك إيقاف العمليات فورًا لفحص الشحوم.

كم مرة يجب تشحيم حلقة الدوران؟

كقاعدة عامة في الصناعة، يجب أن يتم التشحيم اليدوي كل 50 إلى 100 ساعة تشغيل. ومع ذلك، يجب عليك دائمًا الرجوع إلى دليل الشركة المصنعة المحدد لجهازك. يؤدي الاستخدام المكثف والمستمر إلى توليد المزيد من الحرارة والاحتكاك، مما يؤدي إلى استنفاد طبقة الشحوم الواقية بشكل أسرع بكثير ويتطلب تشحيمًا متكررًا. غالبًا ما تتطلب الآلات التي تعمل في البيئات شديدة الغبار أو الموحلة أو البحرية تشحيمًا يوميًا لإزالة الملوثات من الأختام باستمرار.

ماذا يحدث إذا تعطلت حلقة الدوران أثناء التشغيل؟

يشكل العطل الميكانيكي الكامل لهذا المكون خطرًا شديدًا وفوريًا وربما مميتًا على السلامة. نظرًا لأن المحمل هو نقطة الاتصال الوحيدة بين القاعدة والهيكل العلوي الحامل، فقد يؤدي أي عطل كارثي إلى فقدان الرافعة توازنها وانقلابها بالكامل. في أسوأ السيناريوهات، يمكن أن تنفصل الكابينة العلوية وذراع الرافعة عن الهيكل السفلي تمامًا. لحسن الحظ، العلامات التحذيرية مثل الإمالة المفرطة وضوضاء الطحن عادة ما تسبق الفشل الكامل.

كيف يمكنك قياس التآكل على حلقة الدوران؟

يقوم المهندسون بقياس تآكل المحمل عن طريق فحص اللعب المحوري (خلوص الإمالة). ويتم ذلك عن طريق تركيب مؤشر قرصي بقاعدة مغناطيسية بين الإطار السفلي الثابت والهيكل العلوي الدوار. يقوم المشغل بعد ذلك بتطبيق حمل لإمالة الماكينة للأمام والخلف، وتسجيل الحد الأقصى للحركة على مؤشر القرص. إذا تجاوز هذا القياس حد التسامح المسموح به من قبل الشركة المصنعة للمعدات الأصلية، فسيتم تآكل المحمل ويجب استبداله.

ما هو الفرق بين حلقة الدوران الموجهة داخليًا وخارجيًا؟

يكمن الاختلاف في مكان تشكيل أسنان التروس. تحتوي الحلقات ذات التروس الداخلية على أسنان داخل الحلقة الداخلية، مما يحميها من الحطام المتساقط والطقس القاسي، وهو مثالي للحفارات والرافعات المتنقلة. تحتوي الحلقات ذات التروس الخارجية على أسنان على الجزء الخارجي من الحلقة الخارجية، مما يجعلها أسهل في الفحص والتشحيم والخدمة. يُفضل هذا التكوين على نطاق واسع للهياكل الشاهقة مثل توربينات الرياح والرافعات البرجية.

خاتمة

تعتبر حلقة الدوران بشكل لا لبس فيه النقطة المحورية الأكثر حيوية في أي آلة ثقيلة. إنه يتحمل بصمت عبء الحمولات الضخمة، ويضمن دورانًا سلسًا ومتحكمًا، ويحافظ على التوازن الدقيق المطلوب للحفاظ على الماكينات متعددة الأطنان في وضع مستقيم. من خلال فهم الفيزياء المعقدة لكيفية إدارة هذه المحامل للأحمال المحورية والقطرية والعزمية، يمكن للمشغلين ومديري الأساطيل تقدير ضرورة إجراءات الصيانة الصارمة بشكل أفضل.

إن الاستثمار في الهندسة الدقيقة والتعدين عالي الجودة لا يقتصر فقط على الحفاظ على تشغيل الآلة؛ يتعلق الأمر بمنع التوقف الكارثي وحماية الأرواح البشرية في موقع العمل. إذا ظهرت على أسطولك علامات التآكل، فلا تنتظر حدوث عطل هيكلي. استكشف الحلول المتميزة المطابقة لمصنعي المعدات الأصلية مثل محمل الدوران للحفارة والمكونات الثقيلة الأخرى على https://www.masfy-slewingring.com. قم بحماية استثماراتك في الآلات الثقيلة وتأكد من أعلى مستويات السلامة التشغيلية عن طريق اختيار المكونات البديلة المصممة خصيصًا لتلبية المتطلبات الصارمة لمعداتك.
