¿Alguna vez has visto una enorme grúa torre levantar toneladas de acero y te has preguntado por qué toda la estructura no se rompe o se vuelca? El secreto no reside sólo en los pesados ​​contrapesos de hormigón. Se apoya en una articulación mecánica oculta y muy crítica. Este componente gestiona silenciosamente distribuciones extremas de peso al tiempo que permite una rotación controlada y suave como la mantequilla. Como ingenieros que pasamos años analizando maquinaria pesada en obras de construcción bulliciosas, sabemos que comprender esta parte no es negociable. En esta guía completa, desglosaremos exactamente cómo funcionan los anillos giratorios, la física bruta detrás de su funcionamiento y las estrictas rutinas de mantenimiento necesarias para evitar fallas catastróficas en el lugar de trabajo.

Conclusiones clave

• Gestión de carga: Las coronas giratorias de las grúas están diseñadas para manejar simultáneamente cargas axiales, radiales y de momento de inclinación masiva durante operaciones de elevación intensas.

• Rotación perfecta: Sirven como base mecánica para una rotación suave de 360 ​​grados. Soportan de forma segura toda la estructura superior de la grúa y su carga útil suspendida.

• Aplicación entre equipos: Los principios de ingeniería fundamentales detrás del cojinete de la plataforma giratoria de una grúa son casi idénticos a los de los equipos de movimiento de tierras, aunque los perfiles de carga de impacto específicos dictan el diseño interno final.

• El mantenimiento es fundamental: los regímenes estrictos de lubricación de 'purga y rotación' y las inspecciones rutinarias de pernos estructurales son sus principales defensas contra fallas prematuras de los rodamientos.

• Selección estratégica: elegir el reemplazo correcto requiere cálculos precisos de cargas dinámicas, especificaciones del módulo de engranajes y entornos operativos.

¿Qué es exactamente un anillo giratorio (cojinete giratorio)?

Para comprender verdaderamente la mecánica del levantamiento de objetos pesados, primero debemos definir los componentes centrales que lo hacen estructuralmente posible. Una corona giratoria, frecuentemente denominada en la industria cojinete giratorio, es una junta mecánica altamente especializada. Está diseñado para facilitar el movimiento de rotación y al mismo tiempo soportar un peso inmenso y multidireccional.

Definición básica y anatomía

A diferencia de los rodamientos automotrices estándar o industriales a pequeña escala, los anillos giratorios son componentes de gran diámetro. Están construidos específicamente para soportar cargas pesadas y de oscilación lenta. La estructura física de un rodamiento de plataforma giratoria estándar consta de varios elementos críticos. Principalmente, presenta un anillo interior y un anillo exterior, que establecen los límites estructurales. Entre estos resistentes anillos de acero forjado se encuentran los elementos rodantes. Pueden ser bolas esféricas o rodillos cilíndricos, seleccionados en función de los requisitos de carga específicos de la máquina.

Para evitar que estos elementos rodantes rocen entre sí y causen daños internos, se insertan entre ellos espaciadores especializados o jaulas de latón. Finalmente, los sellos de calidad industrial están firmemente integrados en los bordes de los anillos. Estos sellos actúan como una barrera vital. Retienen la grasa lubricante y al mismo tiempo previenen el ingreso destructivo de contaminantes del sitio como polvo de sílice, agua de lluvia y virutas de metal.

El papel de las coronas giratorias en la maquinaria pesada

En el contexto de la maquinaria industrial y de construcción, este componente actúa como puente crítico que conecta una base estacionaria a una estructura superior giratoria. Por ejemplo, en una grúa torre, conecta el mástil vertical con el brazo giratorio y la cabina del operador. De manera similar, ya sea que esté operando una enorme turbina eólica o utilizando una máquina de servicio pesado Cojinete giratorio para excavadora , esta pieza no es simplemente un punto de pivote. Es una necesidad estructural absoluta. Dicta la seguridad operativa, el equilibrio y la capacidad funcional de toda la máquina. Sin una corona giratoria que funcione correctamente, el movimiento de rotación controlado bajo cargas útiles pesadas sería físicamente imposible.

La función principal de una corona giratoria en una grúa

La función principal de este rodamiento va mucho más allá de facilitar una simple rotación. Opera como un complejo mecanismo de carga que garantiza la estabilidad operativa bajo estrés físico y apalancamiento extremos.

Facilitar la rotación de 360 ​​grados

La función más visible y dinámica del rodamiento es permitir que la estructura superior de la grúa gire libremente. Al conectar de forma segura la base estacionaria de la oruga o el mástil al brazo móvil, el cojinete permite al operador girar cargas suspendidas en un arco completo de 360 ​​grados. Además, esta rotación debe permanecer excepcionalmente suave y consistente. Cualquier atadura estructural, vacilación o sacudida podría hacer que la carga útil suspendida oscile peligrosamente, amenazando la seguridad del personal de tierra. La ingeniería de precisión de las pistas de rodadura internas garantiza que se minimice la fricción mecánica. Esto permite que los motores de giro hidráulicos giren estructuras masivas con una precisión calculada y energéticamente eficiente.

Gestión de combinaciones de carga complejas

Las grúas operan bajo fuerzas físicas severas y en constante cambio. En concreto, la corona giratoria es el único punto de contacto responsable de gestionar tres tipos distintos de cargas simultáneamente:

• Cargas axiales: Esto se refiere al peso vertical puro que presiona directamente hacia abajo sobre el rodamiento. Incluye el peso propio de la cabina superior de la grúa, los pesados ​​contrapesos de acero y la carga útil real suspendida del gancho.

• Cargas radiales: son fuerzas horizontales que actúan paralelas al plano de rotación del rodamiento. Durante las operaciones diarias, las cargas radiales se generan por la fuerte resistencia del viento contra la pluma, fuerzas centrífugas durante movimientos de oscilación rápidos o ligeros cambios en niveles irregulares del suelo.

• Cargas de momento (inclinación): sin duda, esta es la fuerza más crítica y peligrosa que experimenta una grúa. Cuando una carga de varias toneladas se suspende en el extremo de un brazo extendido, se crea un enorme efecto de palanca. Esta palanca intenta arrancar la estructura superior de la base. La integridad estructural del cojinete distribuye de manera segura este momento de inclinación de manera uniforme por todo el tren de rodaje, manteniendo la máquina firmemente plantada en el suelo.

Transmisión de potencia

Además de la gestión de la carga, el cojinete de la plataforma giratoria es una parte integral del sistema de transmisión de potencia de la grúa. La mayoría de los anillos giratorios de alta resistencia cuentan con engranajes integrados mecanizados directamente en el anillo interior o exterior. Estos robustos dientes de engranaje están diseñados para engranar perfectamente con el piñón de accionamiento giratorio de la grúa. Cuando el operador acciona la palanca de mando, activando el motor hidráulico o eléctrico, la fuerza mecánica se transfiere directamente a través del piñón a los engranajes del cojinete. Esto impulsa físicamente la rotación de toda la estructura superior.

Tendencias de la industria: la evolución de la tecnología de anillos giratorios

Antes de profundizar en la mecánica, es fundamental comprender hacia dónde se dirige la industria. Análisis recientes de las tendencias de la maquinaria pesada muestran un cambio masivo hacia el mantenimiento predictivo y los componentes inteligentes. Las flotas de construcción modernas equipan cada vez más sus coronas giratorias con sensores IoT (Internet de las cosas). Estos sensores monitorean la vibración interna, la fricción de las pistas de rodadura y los picos de temperatura en tiempo real. Al detectar el desgaste microscópico antes de que se convierta en una falla catastrófica, las empresas ahorran millones en tiempos de inactividad no planificados.

Además, los avances metalúrgicos están cambiando la forma en que se forjan estos rodamientos. La industria se está moviendo fuertemente hacia el acero 42CrMo de alta calidad con un endurecimiento por inducción más profundo. Esto permite a los fabricantes aumentar la capacidad de carga dinámica sin aumentar la huella física del rodamiento, lo que resulta muy beneficioso para equipos compactos de construcción urbana.

¿Cómo funciona un anillo giratorio de grúa? (La mecánica)

Comprender la mecánica interna aclara exactamente por qué estos componentes son tan vitales para aplicaciones de servicio pesado. Su funcionamiento confiable se basa en un engranaje preciso de los engranajes combinado con técnicas avanzadas de reducción de la fricción.

El mecanismo de engranajes: engranajes internos versus externos

Los fabricantes suelen producir estos rodamientos en tres configuraciones distintas según el diseño del equipo: engranaje interno, engranaje externo y sin engranaje.

Las configuraciones de engranajes internos cuentan con dientes cortados directamente en el anillo interior. Esta configuración es muy preferida en entornos donde los engranajes requieren protección contra la caída de escombros, suciedad abrasiva y condiciones climáticas adversas. En consecuencia, se utiliza mucho en grúas móviles y equipos de movimiento de tierras donde las limitaciones de espacio son reducidas. Por el contrario, las ruedas dentadas exteriores se encuentran en el aro exterior. Este diseño se elige frecuentemente para grandes grúas torre y aplicaciones industriales marinas. El montaje externo del mecanismo de giro permite un acceso de mantenimiento mucho más fácil en lo alto del aire. Los anillos sin engranajes son relativamente raros en las grúas de construcción, generalmente reservados para aplicaciones donde una correa externa o un sistema de transmisión secundario dicta la rotación.

Elementos rodantes y reducción de la fricción

La verdadera magia mecánica del rodamiento reside en sus elementos rodantes. Alojadas dentro de profundas pistas de rodadura endurecidas por inducción, estas bolas de acero o rodillos cilíndricos soportan la mayor parte del peso de la máquina. Cuando una grúa levanta una viga de acero, la inmensa fuerza hacia abajo se transfiere a través de los anillos y se distribuye uniformemente entre docenas de estos elementos rodantes. Al convertir una fuerte fricción de deslizamiento en una fricción de rodadura suave, el rodamiento reduce drásticamente la resistencia mecánica. Esta elegante aplicación de la física permite que los motores hidráulicos hagan pivotar estructuras que pesan cientos de toneladas sin generar calor excesivo ni consumir combustible innecesario.

Grúas versus excavadoras: diferencias de ingeniería

Si bien la física fundamental de la rotación sigue siendo constante en toda la maquinaria pesada, la ingeniería específica de los rodamientos varía drásticamente según la aplicación. Los administradores de flotas que operan equipos mixtos deben comprender las distinciones matizadas entre cojinetes de elevación y cojinetes de movimiento de tierras.

El impacto de las cargas de choque

El entorno operativo diario de una excavadora es muy diferente al de una grúa. Las grúas generalmente ejecutan tareas de elevación masivas, más lentas y altamente calculadas, donde el principal desafío de ingeniería es gestionar cargas de momentos de inclinación extremos. Las excavadoras, por otro lado, están sometidas a fuerzas de excavación agresivas y de alto impacto. Cuando un cucharón golpea un lecho de roca sólida o escarcha muy compactada, una violenta onda de choque viaja directamente hacia abajo por la pluma. Golpea directamente contra la junta del chasis.

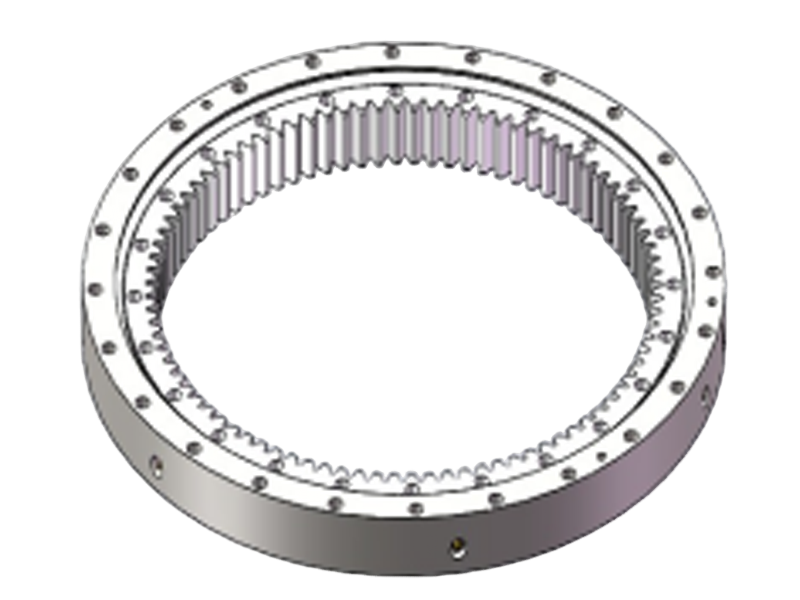

Debido a esta violenta onda de choque, un El rodamiento de giro para excavadora de 21 a 23 toneladas está diseñado específicamente para una alta resistencia a cargas de impacto y ciclos de giro rápidos y repetitivos. Estos componentes, que funcionan constantemente en entornos hostiles y con mucho barro, cuentan con mecanismos de sellado mejorados y de alta resistencia. Estos sellos son fundamentales para evitar que el polvo de sílice abrasivo penetre en la pista de rodadura, lo que de otro modo provocaría un desgaste abrasivo rápido y catastrófico en los rodillos internos.

Comparación principal: rodamientos para grúa y excavadora

Tipos comunes de anillos giratorios utilizados en levantamiento pesado

Es importante tener en cuenta que los cojinetes del plato giratorio no son componentes universales. El tipo específico instalado en una máquina depende en gran medida de su tamaño físico, capacidad máxima de elevación y entorno operativo esperado.

Rodamientos de bolas de contacto de una hilera y cuatro puntos

Esta sigue siendo la configuración más común y versátil para grúas móviles de servicio liviano a mediano. Con una sola fila de bolas de acero que hacen contacto con la pista de rodadura en cuatro puntos distintos, este diseño proporciona un excelente equilibrio entre capacidad de carga, espacio compacto y rentabilidad. Es muy eficiente para manejar cargas axiales, radiales y de momento moderado simultáneas durante operaciones de elevación estándar.

Rodamientos de bolas de doble hilera

Cuando las cargas radiales operativas son mayores, o las regulaciones del sitio exigen un margen de seguridad mayor, los ingenieros suelen optar por rodamientos de bolas de dos hileras. Utilizando dos filas separadas y paralelas de bolas de acero, este diseño distribuye la tensión física sobre una superficie mucho más amplia. Como resultado, proporciona una estabilidad superior y con frecuencia es el rodamiento elegido para grúas sobre orugas de servicio mediano y puertos de manipulación de materiales concurridos.

Rodamientos de rodillos de tres hileras

Para las aplicaciones de elevación de trabajo pesado más avanzadas, los rodamientos de rodillos de tres hileras son el estándar indiscutible de la industria. En lugar de utilizar bolas esféricas, este diseño robusto incorpora tres filas independientes de rodillos cilíndricos sólidos. Las filas superior e inferior absorben las enormes cargas axiales y de momento, mientras que la fila del medio está dedicada por completo a gestionar las fuerzas radiales horizontales. Al separar la distribución de carga de esta manera, el rodamiento puede soportar tensiones estructurales extremas. Las enormes grúas torre, los sistemas de elevación marinos marinos y los equipos industriales pesados ​​dependen exclusivamente de este diseño para gestionar de forma segura inmensos momentos de inclinación.

Cómo elegir el rodamiento giratorio adecuado para su equipo

Seleccionar una pieza de repuesto para su maquinaria es una decisión de ingeniería fundamental. La instalación de un rodamiento mal especificado o de mala calidad puede provocar rápidamente fallas catastróficas en el equipo, graves riesgos de seguridad y tiempos de inactividad increíblemente costosos en el proyecto.

Cálculo de cargas dinámicas y estáticas

El paso fundamental en el proceso de selección es analizar minuciosamente las capacidades de carga. Los compradores deben evaluar tanto la capacidad de carga estática (la carga máxima absoluta que el rodamiento puede soportar mientras está estacionario) como la capacidad de carga dinámica (su capacidad durante la rotación activa). Es crucial calcular el momento de inclinación potencial máximo basándose en la extensión de pluma más larga de la grúa combinada con su carga útil más pesada. Se recomienda encarecidamente consultar directamente con el equipo de ingeniería del fabricante para garantizar que el componente elegido cumpla o supere las especificaciones de seguridad del fabricante de equipos originales (OEM).

Módulo de engranajes y verificación de montaje

La precisión dimensional durante el proceso de reemplazo es completamente no negociable. Por ejemplo, al adquirir un Rodamiento giratorio para excavadora (modelo QND1220-32Z7) para adaptarse a una máquina de 21 a 23 toneladas, los patrones de orificios de montaje deben alinearse perfectamente con el chasis existente. Además, el módulo de engranaje, el número específico de dientes y el diámetro de paso deben coincidir perfectamente con el piñón de giro existente. Incluso un solo milímetro de desalineación puede provocar que los engranajes se atasquen gravemente, se desgasten excesivamente y, eventualmente, se queme el motor de accionamiento.

Factores ambientales y sellado

El entorno operativo diario dicta en gran medida las características de protección requeridas del componente. Las grúas que operan en ambientes marinos o en sitios de construcción costeros están constantemente expuestas a agua salada corrosiva y alta humedad. Estas máquinas requieren recubrimientos anticorrosivos especializados, como pulverización de zinc, junto con sellos de caucho de nitrilo de alta resistencia. De manera similar, los equipos que operan en entornos de minería o demolición altamente abrasivos requieren un sellado robusto de múltiples labios para evitar la degradación prematura de la pista.

Guía de mantenimiento: Prevención de fallas catastróficas

Incluso los componentes de mayor calidad y diseñados con precisión fallarán prematuramente si se los somete a negligencia. Implementar un régimen de mantenimiento estricto y bien documentado es la estrategia más eficaz para maximizar la vida útil operativa del rodamiento. Un programa estructurado permite a los operadores realizar un seguimiento de los datos históricos de servicio, lo que hace que sea mucho más fácil predecir y prevenir el desgaste futuro de los componentes.

Prácticas de lubricación adecuadas

La lubricación consistente y de alta calidad es su principal defensa contra el desgaste interno. La fricción no controlada eventualmente destruirá los elementos rodantes. Debido a que la pista de rodadura interna y los dientes del engranaje externo funcionan de manera diferente, requieren protocolos de engrase distintos. Para la pista de rodadura, los operadores deben utilizar el método estándar de la industria de 'purgar y rotar'. Esto implica limpiar los accesorios zerk para evitar inyectar suciedad en la superficie y luego bombear grasa fresca a base de litio de extrema presión (EP) dentro del rodamiento mientras se gira lentamente el equipo. Debe continuar este proceso hasta que la grasa vieja y descolorida salga visiblemente de los sellos. Esto arrastra consigo la humedad atrapada y los microdesechos.

Además, los dientes de los engranajes requieren un recubrimiento regular y completo con una grasa para engranajes altamente adhesiva y de alta resistencia para evitar el rozamiento de metal con metal durante el engranaje del piñón. Los engranajes secos se desgastarán increíblemente rápido bajo la presión de cargas pesadas.

Tensado de pernos estructurales

Docenas de pernos estructurales de alta resistencia aseguran el rodamiento al chasis de la máquina. Estos sujetadores soportan una tensión inmensa durante las operaciones diarias. Con el tiempo, la vibración constante del motor y el impacto del levantamiento de objetos pesados ​​pueden hacer que estos pernos críticos se estiren o se aflojen por vibración. Debido a que los pernos sueltos comprometen la integridad estructural de toda la máquina, los operadores deben verificar el torque de los pernos regularmente usando una llave dinamométrica calibrada. Revisarlos después de las primeras 100 horas de funcionamiento y posteriormente cada 500 horas es una práctica estándar.

Si un solo perno falla o se afloja, inmediatamente transfiere una tensión excesiva a los pernos adyacentes, lo que desencadena una peligrosa falla estructural en cascada. Si algún perno muestra signos de fatiga o estiramiento del metal, debe desecharse y reemplazarse inmediatamente con herrajes nuevos de alta resistencia. Nunca reutilice sujetadores comprometidos.

Reconocer las señales de alerta del fracaso

Los operadores y el personal de mantenimiento deben estar completamente capacitados para reconocer las primeras señales de advertencia de fallas internas. Si escucha ruidos de chirrido, estallido o crujido durante la rotación, indica claramente que el metal se está desconchando (descamación) dentro de la pista de rodadura o elementos rodantes rotos. El juego excesivo o la inclinación es otra señal de alerta importante. Si la cabina de la grúa o la excavadora se inclina significativamente hacia adelante al levantar una carga, el juego interno del cojinete ha excedido los límites operativos seguros. Durante la purga de grasa de rutina, la presencia de virutas de metal de plata o latón en la grasa vieja es un signo definitivo de destrucción interna severa.

Tabla de referencia de diagnóstico

Utilice esta guía de referencia rápida para realizar comprobaciones de diagnóstico básicas en el campo. Si bien ayuda a los operadores a identificar problemas mecánicos comunes sobre la marcha, consulte siempre a un ingeniero profesional certificado para realizar evaluaciones finales de seguridad.

Preguntas frecuentes (Preguntas frecuentes)

¿Cuál es la vida útil media de una corona giratoria de grúa?

La vida útil operativa de un rodamiento de plataforma giratoria depende en gran medida de la severidad de su uso diario y del rigor de su programa de mantenimiento. Generalmente, la mayoría de los rodamientos de alta calidad duran entre 10.000 y 15.000 horas de funcionamiento. Sin embargo, trabajar constantemente cerca de la capacidad de carga máxima o operar en entornos hostiles y corrosivos sin un mantenimiento adecuado del sello puede reducir significativamente este plazo. Un seguimiento meticuloso de las horas de funcionamiento y un mantenimiento proactivo constante son las mejores formas de maximizar esta vida útil.

¿Se puede utilizar un rodamiento giratorio de excavadora en una grúa?

Si bien pueden parecer increíblemente similares para el ojo inexperto, tienen propósitos mecánicos completamente diferentes y no pueden usarse indistintamente. Los cojinetes de las excavadoras están diseñados específicamente para absorber ciclos rápidos y ondas de choque de alto impacto durante la excavación, mientras que los cojinetes de las grúas están diseñados para soportar cargas de inclinación lentas y masivas en un amplio radio. El uso de una pieza que no está diseñada específicamente para el perfil de carga único de su máquina compromete la integridad estructural y anula instantáneamente las garantías del fabricante.

¿Por qué la corona giratoria de mi grúa hace un chirrido?

Un chirrido es casi siempre un signo de daño interno severo, causado principalmente por una falta de lubricación adecuada o un sello roto. Cuando la suciedad, la arena o el agua pasan por alto un sello roto, contaminan la grasa y provocan que el metal interno se descame o se descascarille bajo presión. Este desconchado crea desechos de metal duro que muelen dentro de la pista de rodadura, acelerando rápidamente la destrucción de los elementos rodantes. Si escucha este ruido, debe detener las operaciones inmediatamente para inspeccionar la grasa.

¿Con qué frecuencia se debe engrasar una corona giratoria?

Como regla general de la industria, el engrase manual debe realizarse cada 50 a 100 horas de funcionamiento. Sin embargo, siempre debe consultar el manual del fabricante específico de su máquina exacta. El uso intenso y continuo genera más calor y fricción, agotando la capa protectora de grasa mucho más rápido y requiriendo una lubricación más frecuente. Las máquinas que operan en entornos marinos, fangosos o con mucho polvo a menudo exigen un engrase diario para purgar constantemente los contaminantes de los sellos.

¿Qué sucede si una corona giratoria falla durante el funcionamiento?

Una falla mecánica completa de este componente plantea un riesgo de seguridad grave, inmediato y potencialmente fatal. Debido a que el soporte es el único punto de conexión entre la base y la estructura superior que soporta la carga, una falla catastrófica podría causar que la grúa pierda el equilibrio y se vuelque por completo. En el peor de los casos, la cabina superior y el brazo pueden desprenderse completamente del tren de aterrizaje. Afortunadamente, las señales de advertencia como inclinación excesiva y chirridos suelen preceder a una falla total.

¿Cómo se mide el desgaste de una corona giratoria?

Los ingenieros miden el desgaste de los rodamientos comprobando el juego axial (juego de inclinación). Esto se hace montando un indicador de cuadrante con base magnética entre el marco inferior estacionario y la estructura superior giratoria. Luego, el operador aplica una carga para inclinar la máquina hacia adelante y hacia atrás, registrando el movimiento máximo en el indicador de cuadrante. Si esta medida excede el límite de tolerancia permitido por el OEM, el rodamiento está desgastado y debe ser reemplazado.

¿Cuál es la diferencia entre una corona giratoria con engranaje interno y externo?

La diferencia radica en dónde se mecanizan los dientes del engranaje. Los anillos dentados internamente tienen dientes en el interior del anillo interior, lo que los protege de la caída de escombros y de las inclemencias del tiempo, lo que es ideal para excavadoras y grúas móviles. Los anillos con engranajes externos tienen dientes en el exterior del anillo exterior, lo que los hace más fáciles de inspeccionar, engrasar y mantener. Esta configuración es ampliamente preferida para estructuras imponentes como turbinas eólicas y grúas torre.

Conclusión

La corona giratoria es sin lugar a dudas el punto de pivote más importante de cualquier maquinaria pesada. Soporta silenciosamente la carga de inmensas cargas útiles, garantiza una rotación suave y controlada y mantiene el delicado equilibrio necesario para mantener en posición vertical máquinas de varias toneladas. Al comprender la física compleja de cómo estos rodamientos manejan cargas axiales, radiales y de momento, los operadores y administradores de flotas pueden apreciar mejor la necesidad de rutinas de mantenimiento estrictas.

Invertir en ingeniería de precisión y metalurgia de alta calidad no se trata sólo de mantener una máquina en funcionamiento; se trata de prevenir tiempos de inactividad catastróficos y salvaguardar vidas humanas en el lugar de trabajo. Si su flota muestra signos de desgaste, no espere a que se produzca una falla estructural. Explore soluciones premium compatibles con OEM como Cojinete giratorio para excavadora y otros componentes de servicio pesado en https://www.masfy-slewingring.com. Proteja su inversión en maquinaria pesada y garantice la máxima seguridad operativa eligiendo componentes de repuesto diseñados específicamente para las rigurosas demandas de su equipo.
