La maquinaria pesada se enfrenta diariamente a exigencias físicas extremas. En cualquier lugar de trabajo activo, el movimiento rotacional es la columna vertebral innegable del progreso industrial. Pero, ¿qué sucede cuando falla un punto de pivote crítico? Elegir el rodamiento incorrecto no sólo provoca un pequeño problema operativo; provoca fallas estructurales catastróficas y costos masivos de tiempo de inactividad. Como ingenieros, sabemos que las piezas rotativas confiables no son negociables para garantizar tanto la seguridad del sitio como la eficiencia mecánica.

En esta guía completa, analizaremos la mecánica exacta detrás de los anillos giratorios. Exploraremos sus características principales, evaluaremos los tipos estructurales principales y trazaremos los pasos esenciales para el dimensionamiento y la selección. Específicamente, destacaremos por qué especificar el rodamiento correcto para equipos de servicio pesado es una decisión técnica crítica que determina directamente la longevidad de la máquina y el éxito general del proyecto.

Conclusiones clave

• Manejo de carga todo en uno: los anillos giratorios están diseñados exclusivamente para adaptarse a combinaciones de carga complejas. Manejan fuerzas axiales, fuerzas radiales y fuertes momentos de inclinación simultáneamente dentro de una única unidad estructural altamente compacta.

• Diversas configuraciones: la estructura mecánica interna dicta directamente el rendimiento. Las opciones, que van desde rodamientos de bolas de una hilera hasta robustos rodamientos de rodillos de tres hileras, determinan la capacidad de carga específica, la rigidez y la velocidad de rotación máxima.

• La construcción es una aplicación principal: la integración de un rodamiento de alta resistencia es un requisito de ingeniería estricto para excavadoras, grúas torre y bombas de hormigón. Garantiza una estabilidad estructural absoluta bajo tensiones dinámicas extremas.

• La selección de precisión importa: especificar el componente correcto requiere un cálculo riguroso. Los ingenieros deben evaluar las cargas estáticas y dinámicas, la exposición ambiental y las capacidades de mantenimiento para evitar fallas prematuras.

¿Qué es un rodamiento de corona giratoria y cómo funciona?

Un anillo giratorio, a menudo llamado cojinete giratorio, es un componente masivo y de gran diámetro. ¿Su trabajo principal? Soporta cargas pesadas y descentradas y al mismo tiempo permite una rotación suave, continua u oscilante. Los rodamientos estándar suelen manejar fuerzas radiales o axiales de forma independiente. Sin embargo, las coronas giratorias están diseñadas específicamente para abordar vectores de carga combinados al mismo tiempo.

La anatomía de una unidad estándar consta de varios componentes críticos. Cuenta con un anillo interior y otro exterior, normalmente forjados con grados de acero de alta resistencia como 42CrMo o 50Mn. Entre estos anillos macizos de acero se encuentran los elementos rodantes, que pueden ser bolas esféricas de acero o rodillos cilíndricos. Al diseñar un sistema confiable Anillo giratorio para construcción , se insertan espaciadores o jaulas especializados para evitar que estos elementos rocen entre sí. Finalmente, se integran juntas de alta resistencia en los espacios microscópicos entre los anillos. Esto retiene la lubricación vital mientras bloquea el polvo abrasivo y la humedad.

El principio de funcionamiento depende en gran medida de pistas de rodadura mecanizadas con precisión. Imaginemos que se aplica una carga enorme, como el pesado brazo de una excavadora de 100 toneladas que levanta un cubo lleno de tierra densa y húmeda. Esa inmensa fuerza se transfiere directamente a través del chasis del equipo al rodamiento. Los elementos rodantes distribuyen esta presión uniformemente sobre las pistas de rodadura endurecidas por inducción. En consecuencia, esta distribución precisa del peso permite que la estructura superior de la maquinaria gire 360 ​​grados completos con una fricción mínima, incluso cuando el centro de gravedad de la máquina está significativamente desplazado.

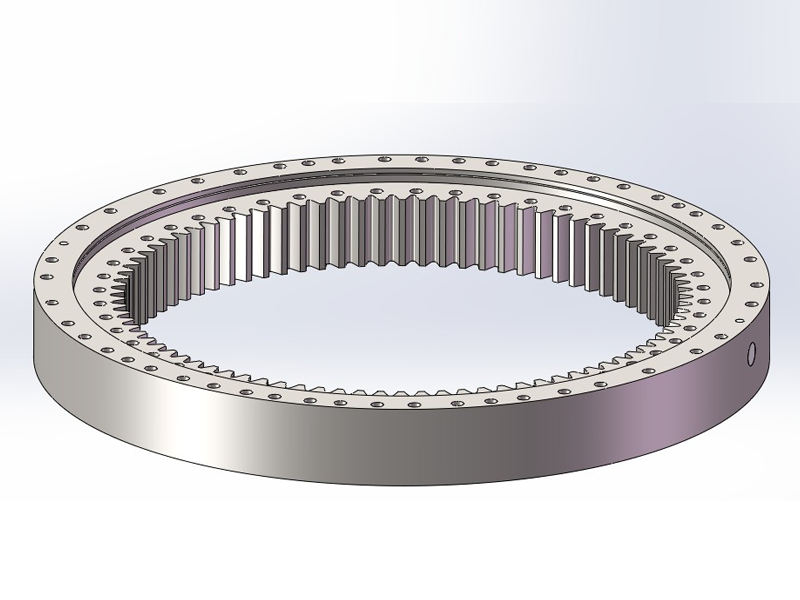

Para impulsar esta rotación sin esfuerzo, estos rodamientos suelen fabricarse con dientes de engranaje integrados. Dependiendo de la configuración del motor, estos dientes se pueden cortar directamente en el anillo interior para formar un engranaje interno o en el anillo exterior para crear un engranaje externo. Las versiones sin engranajes también se utilizan ampliamente para aplicaciones impulsadas por cilindros hidráulicos externos.

Características principales de las coronas giratorias de alto rendimiento

Los componentes rotacionales de alto rendimiento se definen por su capacidad para mantener la integridad estructural bajo estrés mecánico severo. Al diseñar piezas para movimiento de tierras pesado, los ingenieros priorizan varias características operativas distintas para garantizar la máxima confiabilidad en el campo.

La característica más definitoria es su extraordinaria capacidad de carga. Por ejemplo, los modelos de referencia como el LQNA1815-45Z1 utilizan procesos avanzados de endurecimiento por inducción en las pistas de rodadura. Esto logra niveles específicos de profundidad y dureza, que generalmente oscilan entre 55 y 60 HRC. Este tratamiento metalúrgico especializado permite que el rodamiento soporte un peso vertical masivo y al mismo tiempo resista las violentas fuerzas de palanca generadas por brazos largos.

Además, estas unidades ofrecen un diseño muy compacto que ahorra espacio. En la ingeniería mecánica tradicional, soportar equipos giratorios pesados ​​a menudo requería un diseño de poste central voluminoso con cojinetes radiales y de empuje separados. Una única corona giratoria sustituye por completo esta configuración. Al manejar todas las direcciones de carga en un plano horizontal, se reduce drásticamente el espacio vertical y el peso total requerido en la arquitectura de la máquina.

La instalación también se simplifica. A diferencia de los rodamientos estándar que requieren un complejo ajuste a presión, los anillos giratorios cuentan con orificios de montaje integrados. Estos orificios pasantes o roscados están espaciados exactamente a lo largo de ambos anillos. Los técnicos pueden atornillar el rodamiento directamente a las bases superior e inferior de la maquinaria utilizando sujetadores de alta resistencia, lo que reduce drásticamente el tiempo de montaje.

Tipos comunes de rodamientos de corona giratoria

La arquitectura interna determina la capacidad de carga, la fricción rotacional y la idoneidad general. Los ingenieros mecánicos deben evaluar cuidadosamente los elementos rodantes y su disposición para satisfacer las demandas exactas del equipo.

Rodamientos de bolas de contacto de cuatro puntos de una hilera: esta configuración es muy versátil. La estructura interna presenta una sola fila de bolas de acero que hacen contacto con la pista de rodadura en cuatro puntos distintos. Gestiona cargas axiales, radiales y de momento simultáneamente dentro de un espacio compacto. Si bien es rentable para la automatización ligera, carece de la rigidez necesaria para la maquinaria de construcción pesada.

Anillos giratorios de bolas de doble hilera: cuando la maquinaria requiere una mayor capacidad de carga pero debe mantener una baja fricción rotacional, se implementan diseños de doble hilera. Utilizando dos pistas de rodadura separadas, este diseño distribuye la tensión mecánica entre más elementos rodantes. Proporciona un umbral significativamente más alto para los momentos de vuelco, lo que lo hace confiable para equipos de movimiento de tierras de tamaño mediano.

Rodamientos giratorios de rodillos cruzados: diseñados con rodillos cilíndricos dispuestos en un patrón alterno de 90 grados. Debido a que los rodillos proporcionan un contacto lineal en lugar de un contacto puntual, ofrecen una resistencia superior a la deformación. Este tipo se selecciona para aplicaciones donde el posicionamiento preciso es fundamental, como equipos de construcción de túneles y conjuntos de radares.

Rodamientos de rodillos cilíndricos de tres hileras: para obtener la máxima capacidad de carga, este es el estándar indiscutible de la industria. El diseño separa completamente las rutas de carga: las filas superior e inferior manejan las fuerzas axiales y los momentos de inclinación, mientras que una fila central dedicada maneja las fuerzas radiales. Esta es la mejor opción estructural para excavadoras de 100 toneladas, ya que ofrece márgenes de seguridad incomparables bajo estrés dinámico extremo.

Aplicaciones industriales y tendencias de mercados emergentes

El sector de maquinaria pesada impone las exigencias más severas a los componentes mecánicos. Las piezas deben resistir vibraciones continuas, polvo abrasivo y cargas dinámicas masivas. Si observamos las tendencias recientes de la industria, hay un claro cambio hacia el mantenimiento predictivo. A medida que los plazos de construcción se ajustan y el tamaño de los equipos aumenta para cumplir con ambiciosos objetivos de infraestructura, ha aumentado la demanda de componentes rotativos ultraconfiables. La integración de metalurgia avanzada, monitoreo de sensores IoT y lubricación automatizada está remodelando activamente la forma en que se implementan estos rodamientos de alta resistencia en los sitios de trabajo modernos.

En una excavadora, la corona giratoria es el único componente mecánico que conecta el chasis inferior sobre orugas con la cámara superior giratoria. Durante intensas operaciones de excavación, la máquina genera inmensas fuerzas de arranque. Esto se traduce en severos momentos de vuelco. El rodamiento debe absorber estas violentas cargas de choque sin pestañear. Sin un componente reforzado adecuadamente especificado, la integridad estructural se ve rápidamente comprometida, lo que lleva a fallas catastróficas durante los ciclos de excavación de alto torque.

Las grullas enfrentan extremos similares. Están diseñados fundamentalmente para levantar cargas útiles masivas a distancias significativas de su centro de gravedad. En las grúas torre, el cojinete se encuentra en la parte superior del mástil. La estabilidad absoluta no es negociable; Incluso un milímetro de espacio libre interno puede traducirse en un balanceo peligroso en el extremo del foque. En consecuencia, los fabricantes de grúas confían en gran medida en rodamientos de rodillos de tres hileras de alta rigidez para garantizar la máxima seguridad del operador.

Los camiones bomba de hormigón y las excavadoras mineras también llevan estos rodamientos al límite. Los brazos largos y articulados crean importantes fuerzas de palanca, junto con vibraciones rítmicas. Los rodamientos en estas aplicaciones deben ser altamente resistentes a la fatiga del metal y contar con sistemas de sellado robustos para sobrevivir en ambientes abrasivos y con mucho polvo.

Cómo seleccionar el anillo giratorio perfecto para maquinaria de construcción

Seleccionar el rodamiento correcto es una decisión de ingeniería compleja. Afecta directamente la vida útil, la seguridad y el costo operativo de la maquinaria pesada. Los gerentes de adquisiciones y los ingenieros deben evaluar múltiples parámetros técnicos de manera sistemática en lugar de depender únicamente del ajuste dimensional.

Paso 1: Calcular combinaciones de carga
El paso fundamental es mapear con precisión el perfil de carga. Un análisis de elementos finitos (FEA) exhaustivo modela cómo interactúan fuerzas específicas con las pistas de rodadura bajo tensión máxima. Debe calcular la carga axial (peso vertical), la carga radial (fuerzas horizontales como el viento o los impactos laterales) y el momento de inclinación (fuerza de apalancamiento de las cargas útiles suspendidas). El momento de inclinación es siempre la fuerza más crítica a evaluar.

Paso 2: Determinar los requisitos del engranaje
La configuración de los dientes del engranaje depende completamente de las limitaciones espaciales. Los engranajes internos se utilizan predominantemente en excavadoras porque el diseño encierra el mecanismo de engranaje dentro de la carcasa de la máquina, protegiéndolo de las rocas que vuelan. Los engranajes externos son estándar para las grúas torre, lo que permite una inspección visual más sencilla del engranaje.

Paso 3: Evaluar las condiciones ambientales
Los lugares de trabajo son implacables. La exposición a cambios de temperatura, fuertes lluvias y barro abrasivo dicta la tecnología de sellado necesaria. Al buscar un proveedor confiable Anillo de orientación para la construcción , que garantiza la presencia de sellos multilabio resistentes a los desechos y de alta resistencia (como NBR o Viton) y recubrimientos anticorrosivos especializados es una especificación de adquisición obligatoria.

Paso 4: Velocidad de rotación y ciclo de trabajo
Los equipos de construcción generalmente funcionan a velocidades de rotación muy bajas (a menudo menos de 5 RPM) pero con un torque excepcionalmente alto. Un ciclo de trabajo elevado requiere un rodamiento con una resistencia superior a la fatiga y una profundidad de endurecimiento optimizada de la pista de rodadura para evitar la descamación del material del subsuelo.

Mantenimiento, desafíos y alternativas

Incluso el componente diseñado con mayor precisión fallará prematuramente si se lo somete a un mantenimiento inadecuado. Establecer protocolos de mantenimiento estrictos es esencial para minimizar el costoso tiempo de inactividad de los equipos.

La lubricación es el elemento vital absoluto del rodamiento. La grasa tiene un doble propósito: reduce significativamente la fricción entre metales y actúa como una barrera física secundaria contra la humedad. Por ejemplo, mantener una enorme La corona de giro para excavadora de 100 toneladas requiere un cumplimiento estricto de los cronogramas utilizando grasa a base de litio de presión extrema (EP) de alta calidad. Durante las inspecciones de rutina, los técnicos deben buscar purgas de grasa en los sellos para garantizar que la grasa contaminada salga. La maquinaria pesada moderna integra cada vez más sistemas de lubricación centralizados automatizados para eliminar el error humano.

Con el tiempo, una inmensa tensión localizada puede provocar fallos mecánicos específicos. Las cargas continuas de alto impacto causan microfisuras debajo de la superficie de la pista de rodadura, lo que eventualmente provoca descamación o 'descantillado'. La lubricación inadecuada acelera el desgaste de los dientes del engranaje, lo que aumenta el juego y reduce la precisión. La degradación del sello es otra preocupación principal; Una vez que las partículas abrasivas pasan por alto los sellos de goma, actúan como un compuesto abrasivo que destruye rápidamente los componentes internos.

Si bien existen sistemas modulares de ruedas guía en V para entornos limpios y de alta velocidad, los anillos giratorios cerrados tradicionales siguen siendo insustituibles en la construcción pesada. Su densidad de carga inigualable y su capacidad única para manejar momentos de vuelco masivos garantizan que seguirán siendo el estándar indiscutible para excavadoras y grúas pesadas.

Conclusión

Las coronas giratorias son los héroes anónimos de la maquinaria pesada moderna. Proporcionan la fortaleza fundamental necesaria para afrontar las agotadoras demandas de los sitios de trabajo activos. La elección del tipo de rodamiento correcto determina directamente el éxito, la seguridad y la longevidad de su equipo. Una selección cuidadosa y cálculos de carga rigurosos evitan costosos tiempos de inactividad y mitigan riesgos de seguridad graves. Recomendamos encarecidamente a los ingenieros y gerentes de adquisiciones que consulten con expertos de la industria y revisen los requisitos de carga específicos antes de realizar una compra. Al invertir en piezas de calidad y seguir estrictos protocolos de mantenimiento, puede ampliar significativamente la vida útil de su maquinaria. Recomendamos explorar el altamente duradero Corona de Orientación para Construcción de Masfy para cumplir con las especificaciones exactas de sus proyectos de trabajo pesado más exigentes.

Preguntas frecuentes

¿Qué causa que una corona giratoria falle prematuramente?

Las fallas prematuras casi siempre están relacionadas con tres culpables principales: lubricación inadecuada, sobrecarga constante más allá del momento de inclinación diseñado y mala instalación. Si la estructura de montaje es desigual o los pernos no se aprietan adecuadamente, se distorsiona el anillo del rodamiento, creando puntos de tensión concentrados que destruyen rápidamente la pista de rodadura.

¿Cómo sé cuándo es el momento de reemplazar el rodamiento de mi corona giratoria?

Los indicadores clave de un rodamiento defectuoso incluyen juego excesivo o balanceo en la estructura superior de la máquina, ruidos inusuales de chirrido o estallido durante la rotación y mayor resistencia o temblores. Además, si el mantenimiento de rutina revela grandes escamas metálicas (descantillados) en la grasa purgada, la falla estructural interna ya ha comenzado y el reemplazo es inminente.

¿Cuál es la vida útil promedio de una corona giratoria para equipos de construcción?

La vida útil operativa depende en gran medida del ciclo de trabajo de la maquinaria y del entorno operativo. En condiciones normales de construcción pesada con una lubricación adecuada y constante, un rodamiento de alta calidad normalmente oscila entre 10 000 y 15 000 horas de funcionamiento. La exposición a cargas de impacto extremas o la falta de mantenimiento de la integridad del sello pueden reducir drásticamente esta vida útil.

¿Se pueden reparar o renovar los anillos giratorios?

Sí, la remanufactura es una opción muy viable y rentable para rodamientos de gran diámetro. Si se retiran del servicio antes de que ocurra una falla catastrófica, las instalaciones especializadas pueden pulir las pistas de rodadura a una dimensión ligeramente mayor, instalar elementos rodantes de gran tamaño y reemplazar los sellos. Este proceso de restauración de precisión restaura el rodamiento a las especificaciones OEM, lo que a menudo ahorra hasta un 50 % en comparación con la compra de una unidad nueva.

¿Cuál es la diferencia entre coronas giratorias de engranajes internos y externos?

La principal diferencia radica en la ubicación específica de los dientes mecanizados del engranaje. Los engranajes externos cuentan con dientes cortados en el diámetro exterior, lo cual es común en las grúas torre porque permite un fácil acceso e inspección visual. Los engranajes internos tienen dientes en el diámetro interior, lo cual es estándar para las excavadoras de movimiento de tierras. Los engranajes internos utilizan la carcasa externa de la máquina como protección, protegiendo la malla del engranaje de los desechos ambientales agresivos.
