A maquinaria pesada enfrenta diariamente exigências físicas extremas. Em qualquer local de trabalho ativo, o movimento rotacional é a espinha dorsal inegável do progresso industrial. Mas o que acontece quando um ponto crítico falha? Escolher o rolamento errado não causa apenas um pequeno problema operacional; isso desencadeia falhas estruturais catastróficas e enormes custos de inatividade. Como engenheiros, sabemos que peças rotacionais confiáveis ​​não são negociáveis ​​para garantir a segurança do local e a eficiência mecânica.

Neste guia completo, desvendaremos a mecânica exata por trás dos anéis giratórios. Exploraremos suas principais características, avaliaremos os principais tipos estruturais e mapearemos as etapas essenciais para dimensionamento e seleção. Especificamente, destacaremos por que especificar o rolamento correto para equipamentos pesados ​​é uma decisão técnica crítica que determina diretamente a longevidade da máquina e o sucesso geral do projeto.

Principais conclusões

• Manuseio de carga tudo-em-um: Os anéis giratórios são projetados exclusivamente para acomodar combinações de carga complexas. Eles lidam com forças axiais, forças radiais e momentos de inclinação pesados ​​simultaneamente dentro de uma unidade estrutural única e altamente compacta.

• Configurações diversas: A estrutura mecânica interna determina diretamente o desempenho. Opções que vão desde rolamentos de esferas de uma carreira até rolamentos robustos de três carreiras determinam a capacidade de carga específica, a rigidez e a velocidade de rotação máxima.

• A construção é uma aplicação primária: A integração de um rolamento para serviço pesado é um requisito rigoroso de engenharia para escavadeiras, guindastes de torre e bombas de concreto. Garante estabilidade estrutural absoluta sob tensões dinâmicas extremas.

• A seleção de precisão é importante: especificar o componente correto requer cálculos rigorosos. Os engenheiros devem avaliar as cargas estáticas e dinâmicas, a exposição ambiental e as capacidades de manutenção para evitar falhas prematuras.

O que é um rolamento de anel giratório e como funciona?

Um anel giratório – geralmente chamado de rolamento de mesa giratória – é um componente maciço e de grande diâmetro. Seu trabalho principal? Suporta cargas pesadas e descentralizadas, permitindo rotação suave, contínua ou oscilante. Os rolamentos padrão normalmente lidam com forças radiais ou axiais de forma independente. Os anéis giratórios, no entanto, são construídos propositadamente para lidar com vetores de carga combinados de uma só vez.

A anatomia de uma unidade padrão consiste em vários componentes críticos. Possui um anel interno e um externo, normalmente forjados em aço de alta resistência como 42CrMo ou 50Mn. Entre esses anéis de aço sólido ficam os elementos rolantes, que podem ser esferas esféricas de aço ou rolos cilíndricos. Ao projetar um confiável Anel giratório para construção , espaçadores ou gaiolas especializadas são inseridas para evitar que esses elementos se esfreguem uns contra os outros. Finalmente, vedações resistentes são integradas nas lacunas microscópicas entre os anéis. Isso retém a lubrificação vital enquanto bloqueia poeira abrasiva e umidade.

O princípio de funcionamento depende fortemente de pistas usinadas com precisão. Imagine uma carga enorme sendo aplicada, como o braço pesado de uma escavadeira de 100 toneladas levantando uma caçamba cheia de solo denso e úmido. Essa imensa força é transferida diretamente através do chassi do equipamento para o rolamento. Os corpos rolantes distribuem essa pressão uniformemente pelas pistas temperadas por indução. Consequentemente, esta distribuição precisa do peso permite que a estrutura superior da máquina gire 360 ​​graus com atrito mínimo, mesmo quando o centro de gravidade da máquina está significativamente deslocado.

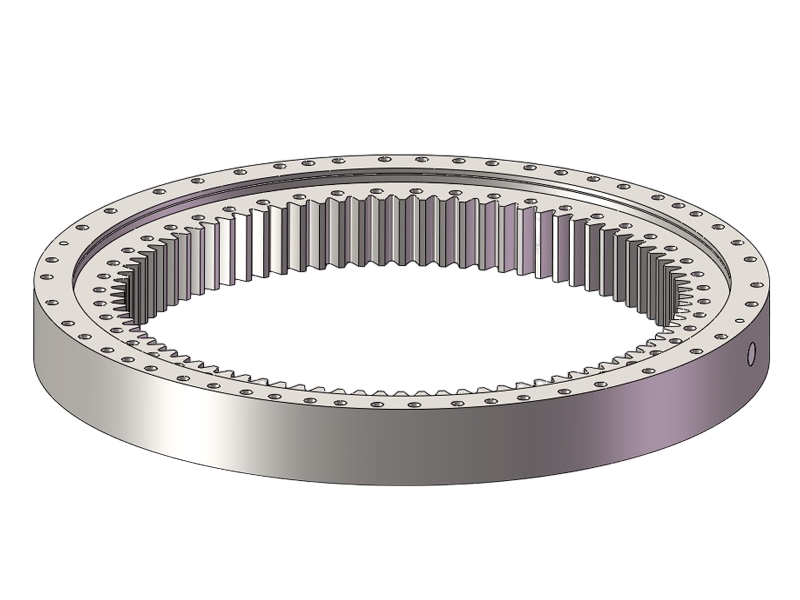

Para conduzir essa rotação sem esforço, esses rolamentos são frequentemente fabricados com dentes de engrenagem integrados. Dependendo da configuração do motor, esses dentes podem ser cortados diretamente no anel interno para formar uma engrenagem interna ou no anel externo para criar uma engrenagem externa. Versões sem engrenagens também são amplamente utilizadas para aplicações acionadas por cilindros hidráulicos externos.

Principais recursos dos anéis giratórios de alto desempenho

Componentes rotacionais de alto desempenho são definidos pela sua capacidade de manter a integridade estrutural sob estresse mecânico severo. Ao projetar peças para movimentação de terras pesadas, os engenheiros priorizam vários recursos operacionais distintos para garantir a máxima confiabilidade em campo.

A característica mais marcante é a extraordinária capacidade de carga. Por exemplo, modelos de referência como o LQNA1815-45Z1 utilizam processos avançados de endurecimento por indução nas pistas. Isto atinge níveis específicos de profundidade e dureza, normalmente variando entre 55 e 60 HRC. Este tratamento metalúrgico especializado permite que o rolamento suporte um enorme peso vertical e, ao mesmo tempo, resista às violentas forças de alavancagem geradas por longas lanças.

Além disso, essas unidades oferecem um design altamente compacto e que economiza espaço. Na engenharia mecânica tradicional, o suporte de equipamentos rotativos pesados ​​geralmente exigia um projeto de poste principal volumoso com rolamentos radiais e axiais separados. Um único anel giratório substitui totalmente esta configuração. Ao lidar com todas as direções de carga em um plano horizontal, reduz drasticamente o espaço vertical e o peso total necessários na arquitetura da máquina.

A instalação também é simplificada. Ao contrário dos rolamentos padrão que exigem encaixes complexos, os anéis giratórios apresentam furos de montagem integrados. Esses furos passantes ou roscados são espaçados precisamente ao longo de ambos os anéis. Os técnicos podem aparafusar o rolamento diretamente nas bases superior e inferior do maquinário usando fixadores de alta resistência, reduzindo drasticamente o tempo de montagem.

Tipos comuns de rolamentos de anel giratório

A arquitetura interna determina a capacidade de carga, o atrito rotacional e a adequação geral. Os engenheiros mecânicos devem avaliar cuidadosamente os elementos rolantes e sua disposição para atender às demandas exatas do equipamento.

Rolamentos de esferas de contato de quatro pontos de uma carreira: Esta configuração é altamente versátil. A estrutura interna apresenta uma única fileira de esferas de aço que fazem contato com a pista em quatro pontos distintos. Ele gerencia cargas axiais, radiais e momentâneas simultaneamente em um espaço compacto. Embora seja econômico para automação leve, falta a rigidez necessária para máquinas de construção pesada.

Anéis giratórios de esferas de fileira dupla: Quando as máquinas exigem maior capacidade de carga, mas devem manter baixo atrito rotacional, projetos de fileira dupla são implementados. Utilizando duas pistas separadas, esse projeto distribui o estresse mecânico por mais elementos rolantes. Ele fornece um limite significativamente mais alto para momentos de tombamento, tornando-o confiável para equipamentos de terraplenagem de médio porte.

Rolamentos giratórios de rolos cruzados: Projetados com rolos cilíndricos dispostos em um padrão alternado de 90 graus. Como os rolos fornecem contato linear em vez de contato pontual, eles oferecem resistência superior à deformação. Este tipo é selecionado para aplicações onde o posicionamento preciso é crítico, como equipamentos de túneis e conjuntos de radares.

Rolamentos de rolos cilíndricos de três carreiras: Para capacidade máxima de suporte de carga, este é o padrão indiscutível da indústria. O projeto separa totalmente os caminhos de carga: as fileiras superior e inferior controlam as forças axiais e os momentos de inclinação, enquanto uma fileira central dedicada gerencia as forças radiais. Esta é a melhor escolha estrutural para escavadeiras de 100 toneladas, oferecendo margens de segurança incomparáveis ​​sob estresse dinâmico extremo.

Aplicações Industriais e Tendências de Mercados Emergentes

O setor de equipamentos pesados ​​impõe as demandas mais severas aos componentes mecânicos. As peças devem suportar vibrações contínuas, poeira abrasiva e cargas dinâmicas maciças. Observando as tendências recentes do setor, há uma clara mudança em direção à manutenção preditiva. À medida que os prazos de construção se estreitam e os tamanhos dos equipamentos aumentam para atender às ambiciosas metas de infraestrutura, a demanda por componentes rotacionais ultraconfiáveis ​​aumentou. A integração de metalurgia avançada, monitoramento de sensores IoT e lubrificação automatizada está remodelando ativamente a forma como esses rolamentos para serviços pesados ​​são implantados em locais de trabalho modernos.

Em uma escavadeira, o anel giratório é o único componente mecânico que conecta o chassi inferior da esteira à casa superior rotativa. Durante operações intensas de escavação, a máquina gera imensas forças de desagregação. Isso se traduz em graves momentos de reviravolta. O rolamento deve absorver essas cargas de choque violentas sem vacilar. Sem um componente reforçado e devidamente especificado, a integridade estrutural é rapidamente comprometida, levando a falhas catastróficas durante ciclos de escavação de alto torque.

Os guindastes enfrentam extremos semelhantes. Eles são fundamentalmente projetados para levantar cargas enormes a distâncias significativas de seu centro de gravidade. Nos guindastes de torre, o rolamento fica no topo do mastro. A estabilidade absoluta não é negociável; mesmo um milímetro de folga interna pode resultar em oscilações perigosas na extremidade da lança. Consequentemente, os fabricantes de guindastes dependem fortemente de rolamentos de rolos de três carreiras de alta rigidez para garantir a máxima segurança do operador.

Caminhões-bomba de concreto e escavadeiras de mineração também levam esses rolamentos ao seu limite. Lanças longas e articuladas criam forças de alavancagem significativas, juntamente com vibração rítmica. Os rolamentos nessas aplicações devem ser altamente resistentes à fadiga do metal e apresentar sistemas de vedação robustos para sobreviver em ambientes abrasivos e com muita poeira.

Como selecionar o anel giratório perfeito para máquinas de construção

Selecionar o rolamento correto é uma decisão de engenharia complexa. Impacta diretamente a vida útil, a segurança e o custo operacional de máquinas pesadas. Os gerentes e engenheiros de compras devem avaliar sistematicamente vários parâmetros técnicos, em vez de confiar apenas no ajuste dimensional.

Etapa 1: Calcular combinações de carga
A etapa fundamental é mapear com precisão o perfil de carga. Uma Análise de Elementos Finitos (FEA) completa modela como forças específicas interagem com as pistas sob tensão máxima. Você deve calcular a Carga Axial (peso vertical), a Carga Radial (forças horizontais como vento ou impactos laterais) e o Momento de Inclinação (força de alavancagem de cargas suspensas). O momento de inclinação é consistentemente a força mais crítica a ser avaliada.

Passo 2: Determinar os requisitos da engrenagem
A configuração dos dentes da engrenagem depende inteiramente das restrições espaciais. As engrenagens internas são usadas predominantemente em escavadeiras porque o projeto envolve o mecanismo de engrenagem dentro da carcaça da máquina, protegendo-a de pedras lançadas. Engrenagens externas são padrão para guindastes de torre, permitindo uma inspeção visual mais fácil da malha de engrenagens.

Passo 3: Avaliar as condições ambientais
Os locais de trabalho são implacáveis. A exposição a flutuações de temperatura, chuva forte e lama abrasiva determina a tecnologia de vedação necessária. Ao adquirir um confiável Anel giratório para construção , garantindo a presença de vedações multi-lábios resistentes a detritos (como NBR ou Viton) e revestimentos anticorrosivos especializados é uma especificação de aquisição obrigatória.

Etapa 4: Velocidade de rotação e ciclo de trabalho
Os equipamentos de construção normalmente operam em velocidades de rotação muito baixas – geralmente menos de 5 RPM – mas sob torque excepcionalmente alto. Um ciclo de trabalho elevado requer um rolamento com resistência superior à fadiga e profundidade otimizada de endurecimento da pista para evitar descamação do material subterrâneo.

Manutenção, desafios e alternativas

Mesmo o componente projetado com mais precisão falhará prematuramente se for submetido a manutenção inadequada. Estabelecer protocolos de manutenção rigorosos é essencial para minimizar o dispendioso tempo de inatividade do equipamento.

A lubrificação é a força vital absoluta do rolamento. A graxa tem um duplo propósito: reduz significativamente o atrito metal-metal e atua como uma barreira física secundária contra a umidade. Por exemplo, manter um enorme O anel giratório de escavadeira de 100 toneladas exige o cumprimento rigoroso dos cronogramas usando graxa de alta qualidade à base de lítio de extrema pressão (EP). Durante as verificações de rotina, os técnicos devem procurar a purga de graxa nas vedações para garantir que a graxa contaminada seja expelida. A maquinaria pesada moderna integra cada vez mais sistemas automatizados de lubrificação centralizada para eliminar erros humanos.

Com o tempo, um imenso estresse localizado pode levar a falhas mecânicas específicas. Cargas contínuas de alto impacto causam microfissuras abaixo da superfície da pista, eventualmente levando à descamação ou 'lascamento'. A lubrificação inadequada acelera o desgaste dos dentes da engrenagem, aumentando a folga e reduzindo a precisão. A degradação do selo é outra preocupação principal; uma vez que as partículas abrasivas contornam as vedações de borracha, elas atuam como um composto de retificação que destrói rapidamente os componentes internos.

Embora existam sistemas modulares de rodas guia em V para ambientes limpos e de alta velocidade, os anéis giratórios fechados tradicionais permanecem insubstituíveis na construção pesada. Sua densidade de carga incomparável e capacidade única de lidar com grandes momentos de tombamento garantem que eles continuarão sendo o padrão indiscutível para escavadeiras e guindastes pesados.

Conclusão

Os anéis giratórios são os heróis desconhecidos da maquinaria pesada moderna. Eles fornecem a força fundamental necessária para navegar pelas demandas extenuantes dos locais de trabalho ativos. A escolha do tipo de rolamento correto determina diretamente o sucesso, a segurança e a longevidade do seu equipamento. A seleção cuidadosa e os cálculos de carga rigorosos evitam tempos de inatividade dispendiosos e atenuam graves riscos de segurança. Encorajamos fortemente os gerentes e engenheiros de compras a consultar especialistas do setor e revisar os requisitos de carga específicos antes de fazer uma compra. Ao investir em peças de qualidade e aderir a protocolos de manutenção rigorosos, você pode prolongar significativamente a vida útil de seu maquinário. Recomendamos explorar o altamente durável Anel giratório para construção da Masfy para atender às especificações exatas de seus projetos mais exigentes e pesados.

Perguntas frequentes

O que faz com que um anel giratório falhe prematuramente?

A falha prematura está quase sempre ligada a três culpados principais: lubrificação inadequada, sobrecarga consistente além do momento de inclinação projetado e instalação inadequada. Se a estrutura de montagem for irregular ou os parafusos forem apertados incorretamente, isso distorce o anel do rolamento, criando pontos de tensão concentrados que destroem rapidamente a pista.

Como posso saber quando é hora de substituir meu rolamento do anel giratório?

Os principais indicadores de falha de um rolamento incluem folga ou balanço excessivo na estrutura superior da máquina, ruídos incomuns de trituração ou estalo durante a rotação e aumento da resistência ou tremor. Além disso, se a manutenção de rotina revelar grandes flocos metálicos (lascas) na graxa purgada, a falha estrutural interna já começou e a substituição é iminente.

Qual é a vida útil média de um anel giratório para equipamentos de construção?

A vida útil operacional depende fortemente do ciclo de trabalho da máquina e do ambiente operacional. Sob condições normais de construção pesada, com lubrificação adequada e consistente, um rolamento de alta qualidade normalmente varia de 10.000 a 15.000 horas de operação. A exposição a cargas de choque extremas ou a falha em manter a integridade da vedação pode reduzir drasticamente esta vida útil.

Os anéis giratórios podem ser reparados ou reformados?

Sim, a remanufatura é uma opção altamente viável e econômica para rolamentos de grande diâmetro. Se forem retirados de serviço antes que ocorra uma falha catastrófica, instalações especializadas podem retificar as pistas para uma dimensão um pouco maior, instalar elementos rolantes superdimensionados e substituir as vedações. Esse processo de recondicionamento preciso restaura o rolamento de acordo com as especificações do OEM, muitas vezes economizando até 50% em comparação com a compra de uma unidade totalmente nova.

Qual é a diferença entre anéis giratórios de engrenagem internos e externos?

A principal diferença está na localização específica dos dentes da engrenagem usinados. As engrenagens externas possuem dentes cortados no diâmetro externo, o que é comum em guindastes de torre porque permite fácil acesso e inspeção visual. As engrenagens internas possuem dentes no diâmetro interno, o que é padrão para escavadeiras de terraplenagem. As engrenagens internas utilizam a carcaça externa da máquina para proteção, protegendo a malha da engrenagem contra detritos ambientais agressivos.
