Los rodamientos giratorios para grúas son rodamientos de elementos rodantes especializados a gran escala diseñados para soportar inmensas cargas combinadas y facilitar la rotación suave de 360 ​​grados de la superestructura superior de una grúa en relación con su base estacionaria.

Para ayudar a los gerentes de adquisiciones, ingenieros mecánicos y operadores de maquinaria pesada a comprender completamente cómo estos componentes vitales optimizan el tiempo de actividad del equipo y la seguridad estructural, esta guía técnica integral analiza sus características de ingeniería subyacentes, ventajas operativas prácticas, aplicaciones industriales principales y prácticas de mantenimiento esenciales.

Descripción técnica y mapa de contenido

¿Qué son los rodamientos giratorios para grúas?

Un rodamiento giratorio para grúa, comúnmente conocido como anillo giratorio o rodamiento giratorio, es un rodamiento de elementos rodantes de gran diámetro capaz de soportar cargas de momentos axiales, radiales y de inclinación elevados simultáneamente, al tiempo que facilita un movimiento de rotación suave.

Estos componentes especializados se diferencian fundamentalmente de los rodamientos industriales estándar debido a sus proporciones geométricas y diseños estructurales únicos. Mientras que los rodamientos convencionales presentan diámetros pequeños y están diseñados para soportar cargas puramente radiales o axiales de alta velocidad, un anillo giratorio de alta resistencia suele utilizar un diámetro grande y de perfil bajo que va desde varios cientos de milímetros hasta varios metros. Esta configuración espaciosa y de centro abierto es altamente estratégica, ya que permite a los ingenieros de diseño encaminar mangueras hidráulicas esenciales, cableado de control eléctrico, ejes de transmisión mecánicos y varillajes de control directamente a través del centro del anillo, ahorrando valioso espacio espacial dentro del chasis de la máquina.

Desde el punto de vista arquitectónico, un conjunto giratorio estándar consta de un anillo interior y un anillo exterior, y uno de estos anillos suele incorporar dientes de engranaje mecanizados con precisión directamente en su circunferencia. Estos dientes integrados engranan directamente con los piñones de accionamiento del motor de rotación de la grúa, eliminando la necesidad de engranajes de accionamiento externos separados y simplificando la transmisión mecánica general. Dentro de las pistas de rodadura internas endurecidas, los elementos rodantes, como bolas de acero de alta resistencia o rodillos cilíndricos, están separados por espaciadores especializados o jaulas individuales para reducir la resistencia a la fricción y evitar la unión estructural interna durante las distribuciones de cargas pesadas.

La configuración de montaje de estos anillos de gran diámetro se basa en una serie de orificios de fijación pretaladrados de alta precisión distribuidos uniformemente en las bridas interior y exterior. Pernos resistentes y de alta resistencia anclan de forma segura los anillos de rodamiento a las superficies de montaje mecanizadas de la torreta superior y el chasis inferior. Debido a que las grúas operan en condiciones ambientales dinámicas, estos componentes están diseñados con canales profundos endurecidos por inducción y sellos estructurales robustos para evitar la entrada de polvo abrasivo, humedad y desechos industriales, lo que garantiza un rendimiento mecánico estable.

Características clave de los rodamientos giratorios para grúas

Las características técnicas principales de los rodamientos giratorios para grúas incluyen una capacidad de carga multidireccional excepcional, opciones de engranajes de precisión integradas, sellado ambiental avanzado y configuraciones de elementos rodantes altamente especializados diseñados para tensiones estructurales extremas.

1. Alta capacidad de carga multidireccional

La maquinaria de elevación de servicio pesado genera fuerzas estructurales altamente complejas durante el funcionamiento diario. A diferencia de los equipos industriales estándar que experimentan fuerzas unidireccionales predecibles, una grúa operativa somete su eje de rotación a una combinación de fuerzas verticales hacia abajo (carga axial), fuerzas horizontales resultantes del viento o del movimiento operativo (carga radial) y una fuerza de vuelco severa causada por el brazo extendido que transporta una carga útil pesada (carga de momento de inclinación). La geometría de la pista de rodadura interna de un anillo giratorio está diseñada para resolver estas fuerzas vectoriales multieje simultáneamente, distribuyendo la inmensa tensión física de manera uniforme entre los elementos rodantes endurecidos y evitando la deformación estructural localizada.

2. Diseños integrados de engranajes de precisión

Para optimizar la eficiencia del mecanismo de giro de la grúa, los fabricantes integran perfiles de engranajes de precisión directamente en los anillos estructurales. Dependiendo de la disposición mecánica del equipo, estos engranajes se pueden cortar en el perímetro externo del anillo exterior o en la circunferencia interna del anillo interior. Los perfiles de los dientes se someten a procesos avanzados de endurecimiento por inducción para resistir las fuerzas de torsión continuas aplicadas por los piñones del motor de accionamiento. Este enfoque de diseño integrado reduce la cantidad total de piezas móviles dentro del conjunto de la máquina, minimiza el juego estructural y establece un vínculo directo y rígido entre el sistema de transmisión rotacional y la superestructura de la grúa.

3. Tipos de configuración especializados

La configuración interna precisa de un rodamiento de plataforma giratoria dicta sus capacidades operativas y límites estructurales finales. Los diferentes diseños de grúas requieren disposiciones específicas de elementos rodantes para equilibrar el costo, el peso y el rendimiento de carga:

• Rodamientos giratorios de bolas de una sola hilera : esta configuración altamente versátil y rentable utiliza una sola fila de bolas de acero de alta resistencia que corren a lo largo de pistas de contacto de cuatro puntos. El El diseño de los rodamientos giratorios de una hilera de bolas proporciona un equilibrio excepcional entre rigidez radial y capacidad axial, lo que convierte a los rodamientos giratorios de una hilera de bolas en el estándar absoluto de la industria para grúas móviles de servicio liviano a mediano, camiones utilitarios y excavadoras industriales de tamaño mediano donde el espacio estructural está altamente optimizado.

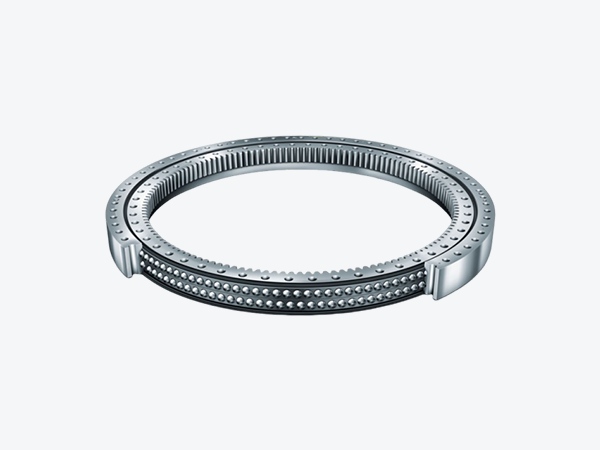

• Rodamientos giratorios de bolas de doble hilera : Con dos hileras distintas de bolas de acero que ruedan a lo largo de pistas paralelas separadas, esta configuración aumenta significativamente la capacidad de carga axial y de momento sin expandir el diámetro exterior del anillo, lo que lo hace ideal para grúas que operan con extensiones de pluma más largas.

• Rodamientos giratorios de rodillos de tres hileras : este diseño de máxima capacidad utiliza tres hileras independientes de rodillos cilíndricos orientados perpendicularmente entre sí. Una fila maneja fuerzas axiales verticales, mientras que las otras dos manejan fuerzas radiales y momentos de vuelco severos, proporcionando máxima rigidez estructural para grúas marinas marinas de servicio pesado y unidades de orugas masivas.

4. Materiales avanzados y endurecimiento de precisión

La integridad estructural de una corona giratoria depende completamente de una metalurgia avanzada y de protocolos precisos de tratamiento térmico. Los anillos de base están forjados con aceros de aleación o carbono estructural de primera calidad, como 50Mn o 42CrMo, que ofrecen una resistencia a la tracción y resistencia al impacto superiores. Las pistas de rodadura internas se someten a un endurecimiento por inducción específico para lograr una profundidad de dureza precisa, lo que garantiza que las pistas de rodadura resistan la fatiga de la superficie y las picaduras bajo tensión operativa continua. Por el contrario, el núcleo no endurecido de los anillos conserva su ductilidad natural, lo que permite que el componente se flexione ligeramente bajo cargas de impacto extremas sin agrietarse.

Matriz de análisis de desempeño técnico

Beneficios de los rodamientos giratorios para grúas

La implementación de rodamientos giratorios de primera calidad produce importantes beneficios operativos, incluida una mayor seguridad estructural, una alta precisión posicional, un diseño de maquinaria que ahorra espacio y costos reducidos de mantenimiento de por vida.

1. Seguridad y estabilidad estructurales mejoradas

En operaciones de levantamiento pesado, la falla estructural no es una opción. La robusta ingeniería de una corona giratoria certificada proporciona un importante factor de seguridad contra fallos catastróficos por vuelco. Al distribuir uniformemente cargas dinámicas masivas a lo largo de una huella circular amplia y estable, el rodamiento evita concentraciones de tensión localizadas en el chasis de la grúa. Esta estabilidad estructural brinda a los operadores de grúas la confianza para ejecutar elevaciones complejas con extensiones máximas de pluma, sabiendo que la base rotacional es completamente segura.

2. Control y precisión posicional excepcionales

La construcción moderna y la logística industrial exigen una precisión extrema a la hora de colocar elementos estructurales pesados, como paneles prefabricados de hormigón o delicados transformadores de centrales eléctricas. Los anillos giratorios modernos cuentan con un espacio interno mínimo y un seguimiento preciso de los dientes del engranaje, lo que elimina los movimientos bruscos erráticos durante la rotación. Este perfil de rotación suave y predecible permite a los operadores girar, posicionar y sostener inmensas cargas útiles a milímetros de la ubicación objetivo, minimizando el riesgo de accidentes en el sitio o daños estructurales.

3. Compacidad estructural que ahorra espacio

Los mecanismos de rotación tradicionales del pasado lejano requerían disposiciones complejas de pasadores centrales, rodillos radiales y cojinetes de empuje independientes, que consumían enormes cantidades de espacio vertical y horizontal. Un moderno cojinete de plataforma giratoria consolida todas estas funciones mecánicas complejas en un conjunto único y de bajo perfil. Este diseño ultracompacto permite a los fabricantes de maquinaria bajar el centro de gravedad general de la grúa, mejorando la estabilidad del vehículo durante el tránsito y al mismo tiempo libera espacio crítico para motores internos, bombas hidráulicas y módulos de control electrónico.

4. Durabilidad a largo plazo y rentabilidad

Invertir en una corona giratoria endurecida por inducción de alta calidad reduce drásticamente el costo total de propiedad durante el ciclo de vida operativo de una pieza de maquinaria pesada. Diseñados para soportar millones de ciclos de rotación bajo carga, estos componentes exhiben una excelente resistencia al desgaste abrasivo, la fatiga superficial y la corrosión ambiental. Al reducir la frecuencia de reemplazo de componentes y evitar averías no programadas de la maquinaria, los operadores de flotas protegen los cronogramas de sus proyectos y maximizan las tasas de utilización de sus equipos.

Aplicaciones de los rodamientos giratorios para grúas

Los rodamientos giratorios para grúas se utilizan en un amplio espectro de sectores industriales y sirven como junta rotacional crítica en grúas móviles sobre camiones, grúas torre, maquinaria para plataformas marinas, unidades pesadas sobre orugas y equipos industriales de movimiento de tierras.

1. Camión grúa móvil y vehículos utilitarios

Los camiones grúa móviles deben viajar a velocidades de autopista y desplegarse rápidamente al llegar a un sitio de construcción. Estas máquinas altamente móviles requieren una junta rotacional liviana pero increíblemente robusta para conectar el chasis del camión al brazo de elevación telescópico. Los fabricantes frecuentemente seleccionan un alto rendimiento Configuración de rodamientos giratorios de bolas de una hilera para estas aplicaciones, ya que proporciona la resistencia de carga de momento necesaria sin agregar peso muerto excesivo al vehículo, lo que garantiza el cumplimiento de estrictas normas de transporte de carga por eje.

2. Grúas torre para construcciones de gran altura

Las grúas torre dominan los horizontes de las zonas de construcción urbanas modernas y operan a inmensas alturas para levantar materiales de construcción en amplios radios. El anillo giratorio se instala en la parte superior del mástil vertical, directamente debajo del conjunto de pluma giratoria y contrapluma. Debido a que estas grúas están expuestas a cargas de viento severas y continuas a grandes altitudes, sus anillos giratorios están diseñados con pistas de rodadura profundas endurecidas por inducción para manejar momentos de inclinación constantes y al mismo tiempo mantener una suavidad de rotación perfecta para colocaciones precisas de concreto y acero.

3. Grúas de cubierta marinas y costa afuera

El entorno marino es excepcionalmente hostil a la maquinaria mecánica, combinando la exposición continua al agua salada con movimientos volátiles de los barcos. Las grúas de cubierta marina, los auxiliares para plataformas petrolíferas marinas y los descargadores de embarcaciones portuarias especializados utilizan anillos giratorios de alta resistencia protegidos por sellos de labio especializados de grado marino y revestimientos superficiales anticorrosivos de zinc o epoxi. Estos cojinetes deben resistir una corrosión severa al mismo tiempo que realizan transferencias estables de material entre barcos en movimiento y muelles estacionarios bajo oleajes impredecibles en alta mar.

4. Excavadoras pesadas de movimiento de tierras y equipos de demolición

Más allá de las grúas tradicionales, los equipos de movimiento de tierras de servicio pesado se basan completamente en los mismos principios de rotación. Las excavadoras de alto rendimiento exigen anillos de plataforma giratoria excepcionalmente resistentes para gestionar las cargas de impacto repetitivas generadas cuando el cucharón impacta estructuras de roca, arcilla u hormigón. Para maquinaria pesada en la categoría de peso de 21 a 23 toneladas, utilizando un sistema especializado diseñado con precisión El anillo giratorio de 21-23 toneladas para excavadora QND1220-32Z7 garantiza que la máquina pueda ejecutar ciclos de excavación de alto par y movimientos de oscilación rápidos de forma continua sin sufrir picaduras prematuras en las pistas de rodadura ni roturas de los dientes de los engranajes estructurales.

Mantenimiento de rodamientos de giro de grúas

El protocolo de mantenimiento integral para los rodamientos de giro de grúas se centra en una estricta lubricación periódica, verificación rutinaria del torque de los pernos, mediciones regulares del espacio libre de las pistas de rodadura e inspección proactiva de los engranajes.

1. Protocolos de lubricación precisos

La lubricación inadecuada o inadecuada es la principal causa de fallas prematuras en los anillos giratorios de servicio pesado. Las pistas de rodadura internas y los dientes externos de los engranajes deben engrasarse en intervalos operativos estrictos utilizando grasas especializadas de extrema presión (EP) que contengan aditivos de disulfuro de litio o molibdeno. Estos lubricantes avanzados forman una película microscópica de alta resistencia entre las bolas de acero y las superficies de las pistas, evitando el contacto de metal con metal bajo cargas pesadas.

• Lubricación de pistas de rodadura : Para grúas de construcción estándar, las pistas de rodadura internas deben engrasarse completamente cada 100 a 200 horas de funcionamiento. La grasa debe bombearse a los engrasadores integrados mientras se gira lentamente la grúa al menos dos rotaciones completas de 360 ​​grados. Esto garantiza una distribución uniforme de la grasa nueva en todo el perímetro interno mientras se purga la grasa vieja y contaminada a través de los sellos de labio estructurales.

• Lubricación de los dientes del engranaje : Los dientes del engranaje requieren mantenimiento independiente, normalmente cada 10 a 20 horas de funcionamiento o una vez por semana. Los operadores deben aplicar lubricantes especializados para engranajes abiertos directamente a los dientes utilizando sistemas de pulverización automatizados o cepillos manuales de alta resistencia para minimizar la fricción y el desgaste abrasivo causado por el polvo y la arena en el aire.

2. Inspecciones de torque de los pernos de fijación

Debido a que los rodamientos giratorios están sujetos a vibraciones dinámicas continuas y a intensos momentos de inclinación estructural, los pernos de montaje de alta resistencia pueden experimentar una relajación gradual o una pérdida de tensión con el tiempo. Los pernos de montaje flojos provocan una distorsión localizada de los rodamientos, un desgaste acelerado de las pistas de rodadura y una posible separación estructural bajo carga. Los técnicos de mantenimiento deben realizar comprobaciones de torsión de rutina utilizando llaves dinamométricas hidráulicas o manuales calibradas.

3. Medición del espacio libre de la pista de rodadura y de la pista de desgaste

Para realizar un seguimiento preciso del estado interno de un anillo giratorio sin desmantelar toda la superestructura de la máquina, los técnicos realizan una 'medición del espacio de inclinación' periódica. Este procedimiento de diagnóstico implica colocar un indicador de cuadrante de precisión entre el chasis giratorio superior y la base estacionaria inferior. El técnico registra la medición de referencia, extiende completamente el brazo de la grúa para aplicar un momento de vuelco máximo y anota el desplazamiento físico en el medidor.

Al comparar estas mediciones a lo largo del tiempo con las especificaciones técnicas originales del fabricante, los administradores de flotas pueden realizar un seguimiento preciso del índice de desgaste de las pistas de rodadura internas. Si el juego axial o radial excede el límite máximo permitido definido por el fabricante del equipo original, indica un desgaste interno significativo, lo que sirve como indicador crítico de que el rodamiento debe programarse para un reacondicionamiento profesional o un reemplazo estructural completo antes de que ocurra una falla operativa peligrosa.

Diagramas de flujo de mantenimiento y solución de problemas

Flujo de trabajo de mantenimiento de inspección programada

• Paso 1: Ciclo de lubricación (cada 100 a 200 horas)

  • Bombee grasa de litio de extrema presión en los accesorios integrados.

  • Gire lentamente la superestructura 360 grados para distribuir la grasa de manera uniforme.

  • Inspeccione la grasa purgada en los sellos de labios en busca de partículas metálicas.

• Paso 2: Inspección de los pernos de fijación (cada 500 horas)

  • Implemente herramientas de torsión hidráulicas calibradas para verificar todos los sujetadores de montaje.

  • Verifique la tensión del perno con respecto a los límites de especificación (Grado 10.9/12.9).

  • Reemplace inmediatamente cualquier perno estructural alargado, deformado o corroído.

• Paso 3: Evaluación del dial de seguimiento de desgaste (cada 6 meses)

  • Monte un indicador de cuadrante de precisión entre el chasis y la torreta giratoria.

  • Extienda la pluma a su capacidad máxima para registrar el desplazamiento de inclinación dinámico.

  • Compare los espacios libres axiales/radiales actuales con los límites estructurales de fábrica.

Matriz de solución de problemas de diagnóstico

Conclusión

Los rodamientos giratorios para grúas representan la cúspide de la ingeniería industrial pesada, ya que proporcionan la base estructural y el control de rotación que requieren las modernas maquinarias de construcción y manipulación de materiales. Desde versátiles rodamientos giratorios de una hilera de bolas hasta configuraciones de rodillos de múltiples hileras de máxima capacidad, estos componentes robustos manejan con éxito cargas dinámicas masivas y multidireccionales bajo cronogramas operativos agotadores.

Al implementar diseños de ingeniería especializados, seleccionar aleaciones forjadas de primera calidad y aplicar estrictos programas periódicos de mantenimiento y lubricación, las empresas industriales pueden maximizar la vida útil de sus conjuntos de platos giratorios. En última instancia, un conocimiento profundo de la tecnología de rodamientos permite a los administradores de flotas, oficiales de adquisiciones y equipos de ingeniería seleccionar los componentes mecánicos óptimos para sus aplicaciones de elevación específicas, asegurando una alta eficiencia operativa, un tiempo de inactividad mínimo de la máquina y una seguridad sin concesiones en el sitio.
